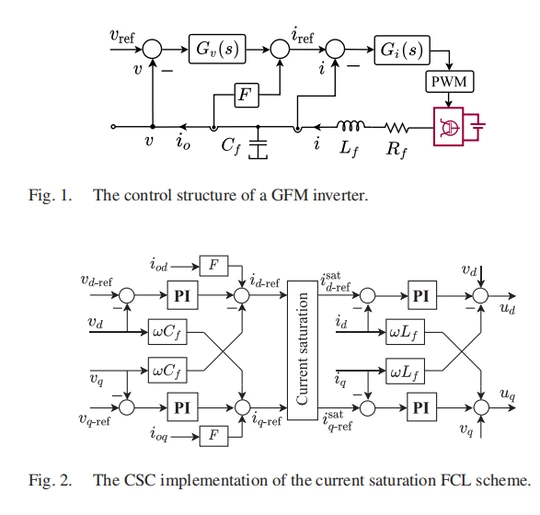

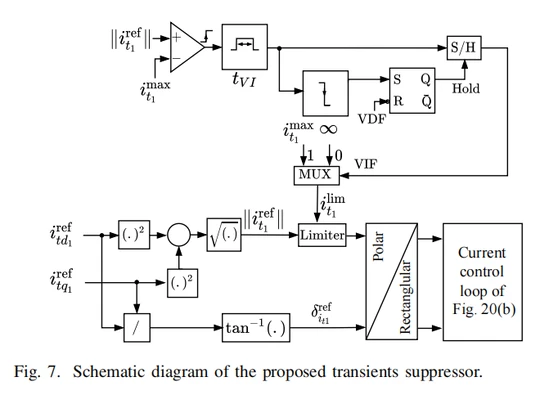

据我了解，大家在IEEE Trans 论文手稿里画电气示意图，主要使用Visio或PPT。由于Visio可以生成矢量图且具有一些基本的电气图案（电容、电阻、电感……），使用的人数更多。我总觉得，似乎老外画出来的Visio图片和我们画出来的图片不太一样（参见图2、图3），主要原因在于，老外的图片采用了和IEEE论文变量符号更接近的字体，也就是latex的字体。因此，他们画出来的图片，往往和论文的公式看起来更加和谐统一。
那么问题来了，如何在Visio输入latex字体呢？我也没找老外取过经，这是我自己总结的一套方法：
对于图片的非变量文字，可以安装LM字体直接输入，自行搜索：LM Math for Equation Front of Windows Offices。安装完成后，可以在Visio的字体栏中找到。
如果不是很在乎效果的话，变量符号也可以用这个字体输入。但是这个字体的斜体和latex字体还是有区别。为了解决这个问题，可以下载一个KLatexFormula。然后将变量符号保存为svg再导入Visio。只是这个符号无法编辑了，比较繁琐。
大家有无更方便的方法？
