本文系统介绍了理论的基本概念、形成机制及其在固体材料中的核心作用，重点阐述了导体、半导体和绝缘体的能带结构差异及其对材料电学性质的决定性影响。

文中进一步融合（DFT）与，解析能带结构的微观物理图像与电子行为。读者可全面掌握能带理论如何指导材料设计与器件开发，为从事凝聚态物理、半导体技术和功能材料研究的科研人员与工程师提供坚实的理论框架与应用参考。

什么是能带

在孤立原子中，电子处于分立的能级；而当原子形成晶体时，原子轨道的交叠导致能级分裂为连续的能带。

Valence Band，未被占据的高能级区域称为导带（Conduction Band），两者之间的能量间隔即禁带（Band Gap），其宽度直接决定材料的导电性。金属的价带与导带重叠（禁带宽度为0），半导体和绝缘体则具有显著的禁带。

根据布洛赫定理，晶体中电子的波函数可表示为平面波与周期函数的乘积，能量在倒空间（k空间）中形成带状分布。下图展示了典型金属（Al）、半导体（TiO）的能带结构差异：金属的能带在费米能级处连续，而半导体的费米能级位于价带顶与导带底之间。

能半导体的带隙较窄（通常1-3eV），在温度、光照或掺杂等外部条件刺激下，价带中的电子容易跃迁到导带，同时价带中留下空穴，两者均可参与导电。

能带理论的应用场景

近年来，2025研究人员通过射频磁控溅射技术在p型硅基底上沉积纳米ZnO薄膜，采用XPS精确测定ZnO/Si异质结的价带偏移量（ΔEv）和导带偏移量（ΔEc），证实该界面形成典型的II型能带对齐结构，为光电器件载流子传输机制研究提供关键理论依据。

材料设计与性能优化

例如，在铜冶炼渣浮选过程中，能带理论为解决铜渣浮选问题提供了新思路。

辉铜矿中的铜原子具有最高的反应活性，通过捕收剂和各种矿物的静电位与费米能级可以推断它们相互作用后的产物。

顶刊案例解析

案例背景与研究意义

非常规反铁磁材料的研究方面。DOI:10.1038/s41586-024-07023-w

实验方法与技术创新

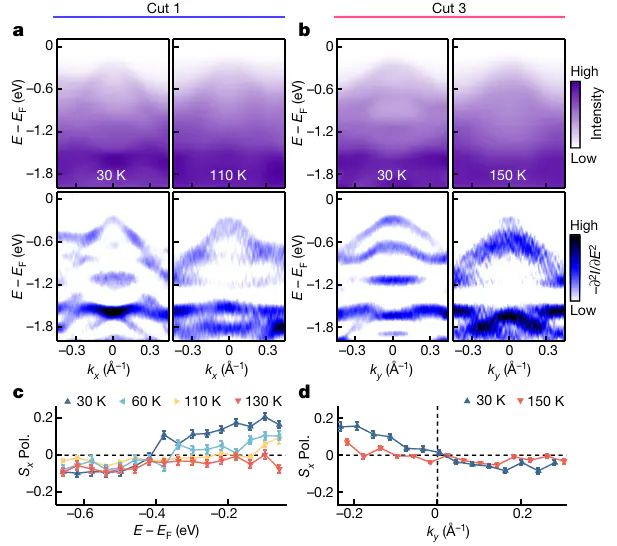

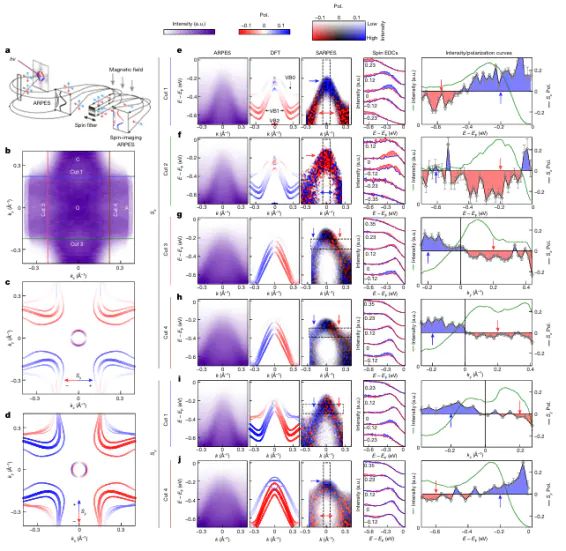

MnTe₂研究团队首次在实验上直接观测到了反铁磁材料中自旋劈裂的能带，发现了中具有格子状自旋织构的电子结构这一发现真正起到了“承前启后“的作用：。

这项研究对反铁磁自旋电子学领域具有重要的指导意义。非常规反铁磁材料中自旋劈裂能带的实验证实，为开发新型的自旋电子器件提供了材料基础。

能带理论作为固体物理学的核心理论，已经从最初的定性描述发展为一门精确的定量科学。
