践行者初中物理电学典题详解第688题

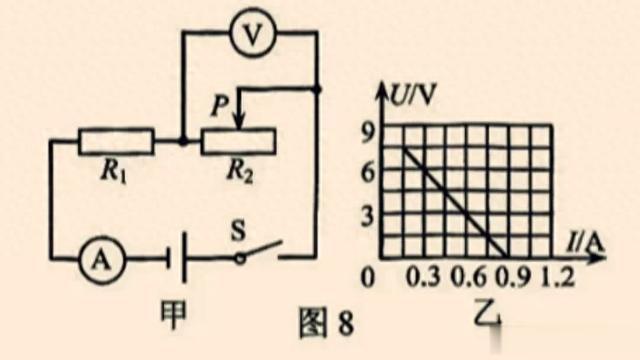

12.如图8甲，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，R2的滑片P从最右端滑至最左端的过程中，电压表与电流表的示数变化关系图像如图8乙，则下列说法正确的是( )

A.电源电压是7.5V

B.R1的阻值是10Ω

C.R2的最大阻值为60Ω

D.当电流表的示数是0.45A时，

R2接入电路的阻值是30Ω

解析:由甲图可知:R1与R2串联，V测量R2两端电压U2，

由乙图可知:①乙图是U2-I图像，

且解析式U2=U-IR1，❶

②由乙图可知:当Imin=0.15A时，U2max=7.5V，❷

则R2max=U2max/Imin=7.5V/0.15A=50Ω，

当Imax=0.9A时，U2=0，❸

将❷❸代入❶得:U=9V，R1=10Ω，

即U2=9V-10Ω×I，

所以当I=0.45A时，U2=4.5V，

R2=U2/I=4.5V/0.45A=10Ω。

综上:B正确。
