在火灾安全研究中，锥形量热仪通常用于模拟真实火情的工具。这款仪器如同一个精准微型火灾实验室，专门用于评估材料在火中的表现，为预防火灾和设计阻燃材料提供关键数据。锥形量热仪的适用性极广，涵盖塑料、木材、纺织品及复合材料等多种物质。无论是建材、电子设备还是交通工具的内饰，其防火性能都可通过它来检验。在消防工程、材料研发和产品认证领域，它已成为不可或缺的标准设备。

它的核心工作原理基于“氧消耗原理”。材料燃烧时会消耗氧气，且耗氧量与释放的热量成固定比例。仪器通过精密传感器监测燃烧舱内的氧气浓度、废气流量和温度变化，进而计算出热释放速率等核心参数。，实时记录能量的释放动态。使用锥形量热仪时，步骤标准而严谨。首先，将样品切割成规定尺寸并置于样品架中；接着校准仪器，确保数据准确；然后用电火花点燃样品，系统自动采集燃烧过程中的各项数据。整个实验在受控环境下进行，以保障结果的可重复性。

借助该仪器，研究人员可以完成多项关键实验。主要包括测量热释放速率、总热释放量、烟产生速率及质量损失率。这些指标分别揭示了火势发展强度、潜在总热能、烟雾生成情况和材料消耗速度，全面勾勒出材料的燃烧特性。

实验结果的依据严格遵循国际标准，如ISO 5660和ASTM E1354。这些标准规范了从样品准备到数据处理的全程，确保了不同实验室间数据的可比性。通过对比分析，可以科学判断材料的防火等级，并为制定安全法规提供实证支撑。

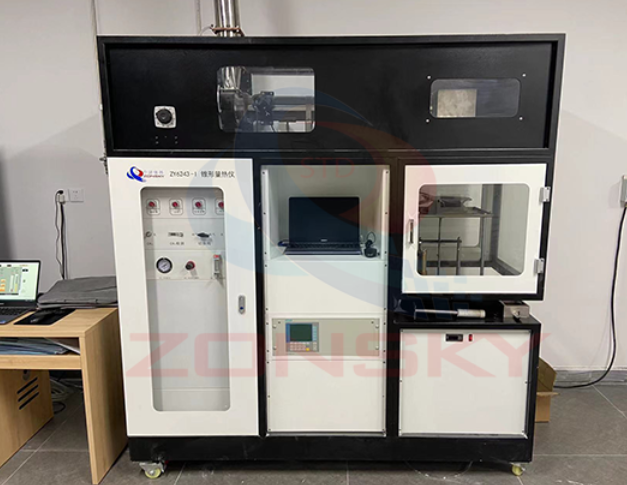

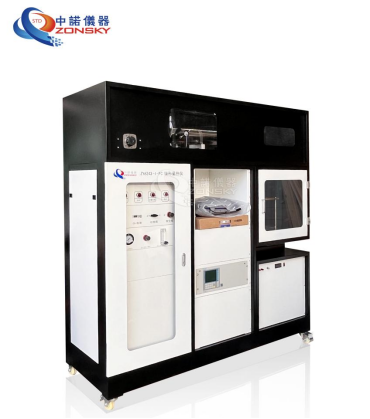

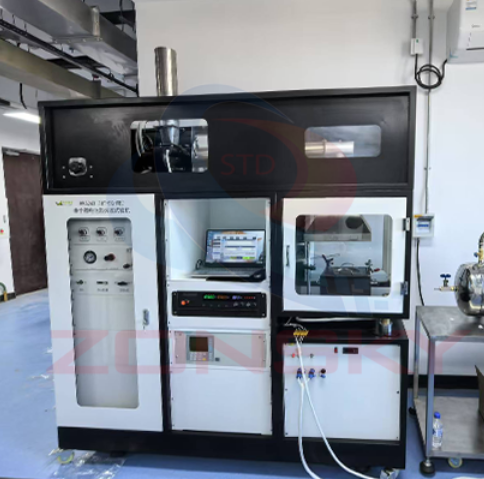

ZY6243-PC 锥形量热仪

一、适用场景

广泛用于质检单位、科研院校分析材料和检测材料热释放性能。

二、符合标准:

2.1 符合GB/T16172-2007《建筑材料热释放速率试验方法》。

2.2 符合ISO 5660-1:2015、ASTM E1354等现行国外试验标准。

三、主要技术参数：

3.1 箱体结构：测试与控制箱体由分析机柜组合而成，分析机柜与实验操作机柜采用可一体式设计。测试平台上半部分安装钢化玻璃观察窗作为防护屏，观察窗底部缕空作为泄压口防止气爆。

3.2 辐射锥：见图2

图2 辐射锥

3.2.1 辐射锥装置及其控制系统：由耐高温不锈钢锥壳体、耐高温锥形加热管盘、精准测温热电偶、采用连杆式传动与定位机构的无反射屏蔽层，带有安全切断装置的点火装置等部件组成。

3.2.2 辐射锥功率：额定功率5000W，热辐射温量输出为0-100KW/m2,能在试样表面提供最高达100KW/m2的辐射强度，配有三个热电偶测量温度。电加热管紧紧缠绕成圆锥台形状装配在双层耐热锥合锥套中，内外锥壳内填以公称厚度为13mm，公称密度为100Kg/m3的耐热纤维；辐射强度均匀与中心处的辐射照应，偏差不超过±2%。

3.2.3 辐射热通量的测量：

3.2.3.1 辐射热通量的测量：采用K型不锈钢铠装热电偶测量其温度，通过测量辐射锥的温度设定为对应的辐射热通量。热电偶为外径≤3.0mm暴露热节点的铠装热电偶；

3.2.3.2 控制方式：采用计算机+PID+SSR控制方式，有效控制辐射锥的功率，确保辐射锥输出功率的精确度。

3.2.3.3 热电偶安装位置：3支热电偶对称放置，以非焊接方式与电热管接触；

3.2.3.4 锥形加热器的入射热流强度可根据不同的试验要求进行选择。

图3 辐射屏蔽层

3.3.1 结构：采用厚度为6mm不锈钢材质制成；

3.3.2 控制方式：采用全自动控制，由电脑程序输出信号，快速插入和移出的方式；

3.4 试样安装装置：由不锈钢试样安装架、定位架、调节支杆、称重装置（样品称量范围 0～6200g；精度：0.01g），隔热材料及保护盒等部件组成，见图4。

3.4.1 试样安装架：为一个方形敞开盘，上端开口为：(106±1）mm×(106±1)mm,深度为（25±1）mm,安装架采用厚度为50（2.4±0.15)mm的不锈钢板。包括一个便于插入和移出的把手，和一个保证试样的中心位置在加热器下方并能与称重设备准确对中的机械装置。安装架的底部放置一层厚度为13mm的低密度（公称厚度65kg/m3）的耐热纤维垫;辐射锥下表面与试样顶部的距离调节为(25±1）mm，对于尺寸不稳定的材料，对于尺寸不稳定的材料，其与辐射锥下表面的距离为(60±1）mm。

3.4.2 定位架：采用厚度为（1.9±0.1）mm的不锈钢制成的方盒，方盒内边尺寸为（111±1）mm，高度为（54±1）mm；用于试样面的开口为（94.0±0.5）mm×（94.0±0.5）mm。
