铲车打夯锤施工技术指南
前言
铲车打夯锤是一种高效、先进的土方压实设备，它通过液压系统将夯锤提升至一定高度后释放，利用重力和液压助推产生的巨大势能对地基进行强力冲击压实。与传统压路机相比，它具有冲击能量大、影响深度深、机动灵活等特点，广泛应用于桥台背、涵侧、新旧路结合部、冲击压路机盲区等关键部位的补强压实，以及高填方路基、松散沙砾料、湿陷性黄土等特殊地基的整体压实。
为确保施工质量、提高效率、保障安全，特制定本技术指南。

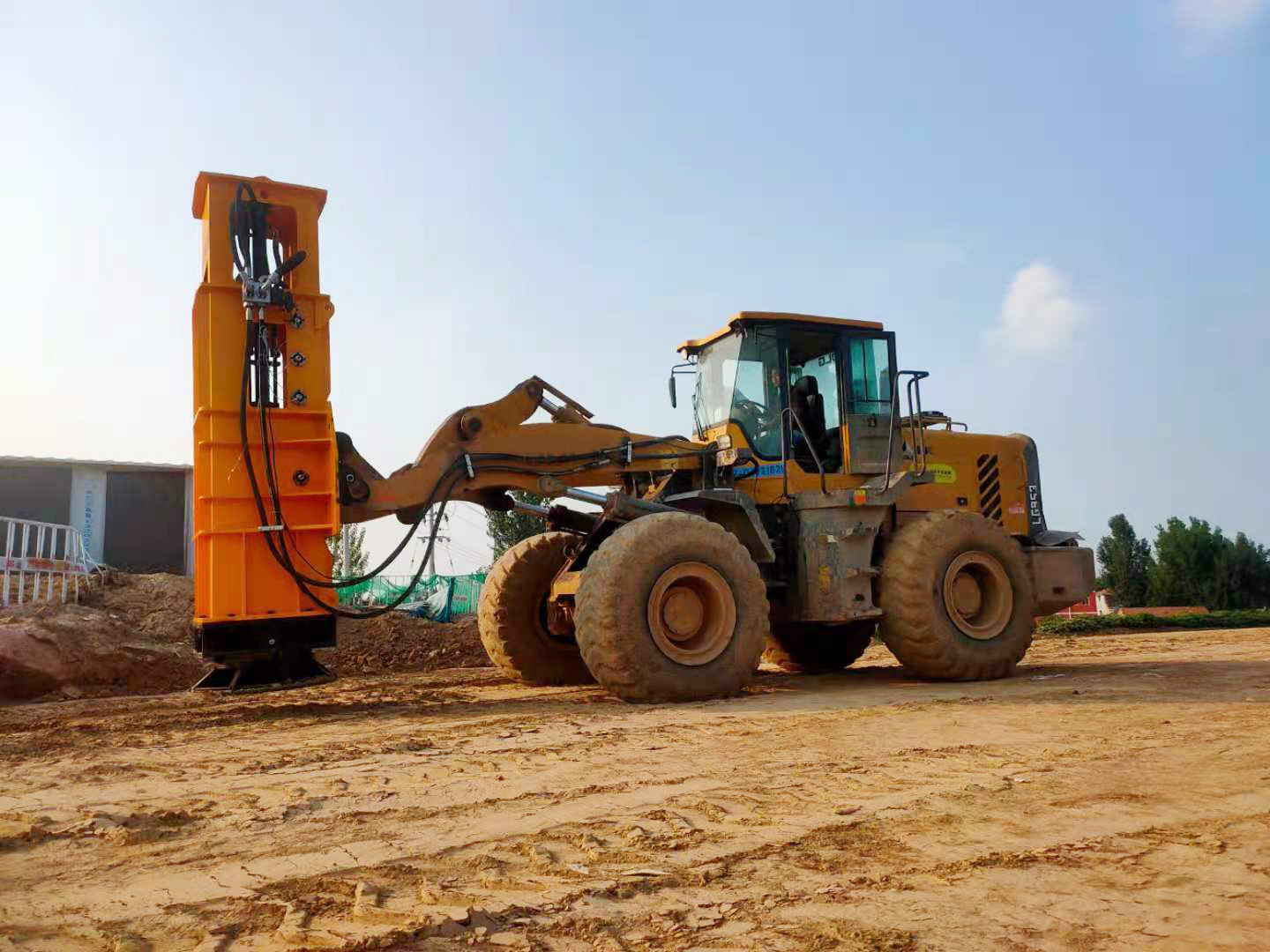

铲车打夯锤
一、 设备工作原理与主要技术参数
1. 工作原理：
铲车打夯锤基于“重锤自由落体”原理，由液压系统提供动力，将夯锤（通常重量为1-6吨）提升至预定高度（0.3-1.5米），然后快速释放。夯锤以极高的速度（通常为6-12 m/s）撞击带有缓冲垫的夯板，将巨大的冲击能（通常在30-300 kJ之间）传递至地基土体，从而克服土体颗粒间的内摩擦力，达到深层压实和加固的目的。
2. 主要技术参数：
夯击能量（kJ）： 核心参数，决定了单次冲击的威力。可根据地基要求和土质类型选择不同档位（如强、中、弱三档）。
锤体质量（kg）： 直接影响冲击能量。
落距（m）： 锤体的最大提升高度。

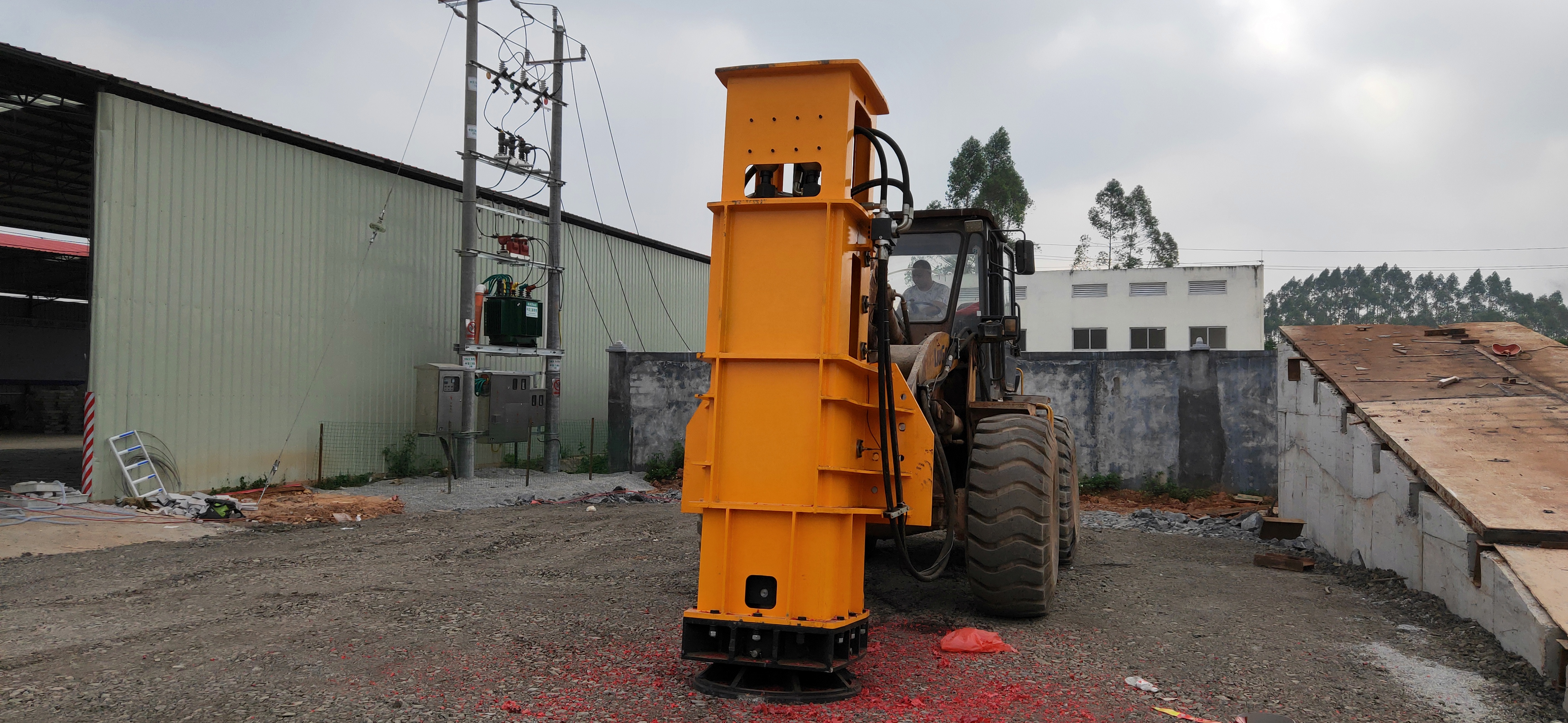

铲车打夯锤
夯板面积（m²）： 通常为0.5-1.5 m²，影响冲击力的分布和压强。
工作频率（次/分钟）： 高速档可达30-80次/分钟，影响施工效率。
二、 施工前准备工作
1. 现场勘察与试验段施工：
勘察： 详细勘察施工区域的地质条件、地下管线及构筑物分布，清除障碍物。
试验段： 在正式施工前，必须选取有代表性的路段进行试验段施工。
目的： 确定最佳夯击能量、单点夯击次数、布点间距、碾压遍数等关键工艺参数。
方法： 在不同参数组合下进行夯实，并检测压实度、沉降量等指标，最终确定经济、高效的最优方案。
2. 场地平整与放样：
铲车打夯锤
对待夯实区域进行整平，清除表层腐殖土、杂物等。
使用平地机或压路机进行初步稳压，形成平整坚实的工作面。
根据试验段确定的布点方案，使用石灰或标志杆在现场精确放样，标出每个夯点的中心位置。常用的布点方式有梅花形和矩形。
3. 设备检查与调试：
检查液压夯实机各部件连接是否牢固，液压油位、润滑油位是否正常。
检查液压管路有无渗漏，电气系统是否工作正常。
启动设备进行空载试运行，检查夯锤升降、释放动作是否顺畅，各仪表显示是否准确。
三、 施工工艺流程与操作要点
1. 工艺流程：
铲车打夯锤
场地准备 → 测量放样 → 设备就位 → 试夯 → 正式夯实 → 平整碾压 → 质量检测 → 验收
2. 操作要点：
设备就位： 将夯实机夯板中心对准放样点，确保夯板平稳接触地面。
试夯： 在每个作业区开始前，先进行2-3锤的试夯，观察设备运行状态和地面沉降情况。
正式夯实：
单点控制： 采用“三档九锤”或类似程序化控制。即从低档位开始夯击，记录每锤的沉降量。当连续三锤的沉降量差小于某一规定值（如5mm）时，即可判断为该点已夯实，转入下一个夯点。
搭接处理： 夯点之间应保持合理的搭接，通常为夯板直径的1/3至1/2，以防止漏压，确保整体压实均匀性。
分层夯实： 对于厚层填方，应严格按照设计要求和规范进行分层填筑、分层夯实。每层虚铺厚度应根据试验段结果确定，一般不宜超过1.5米。
特殊部位处理：
铲车打夯锤
桥台背、涵侧： 为避免对结构物造成损害，应保持一定的安全距离（通常≥2米）。该区域可采用较低能量、增加遍数的方式进行渐进式夯实。
新旧路结合部： 应重点夯实，并适当增加夯点密度和夯击能，确保有效结合，防止不均匀沉降。
四、 质量控制与检测
1. 过程控制：
沉降量监测： 这是最直接的过程控制指标。记录每个夯点的最终沉降量和每次的“锤沉”关系，绘制沉降曲线，判断压实效果。
外观检查： 夯实后表面应平整、坚实，无明显的波浪、翘起或裂纹。
2. 最终检测：
压实度检测： 采用灌砂法或核子密度仪法对夯实层进行压实度检测，其结果必须满足设计和规范要求（如≥96%）。
地基承载力检测： 可采用动力触探试验、平板载荷试验等，评估夯实后地基的整体承载能力。
弯沉检测： 对于路基，可用贝克曼梁或落锤式弯沉仪检测回弹弯沉值，评价其整体刚度。
五、 安全注意事项
铲车打夯锤
划定作业区： 施工现场必须设置明显的安全警示标志，非工作人员严禁入内。
安全距离： 夯实机工作时，夯锤下落点周围15米范围内不得站人，以防飞石伤人。
设备稳定： 确保设备停放在坚实平整的地面上再进行作业，在斜坡上作业时要特别防止设备滑移。
结构物保护： 在靠近结构物施工时，必须严格控制夯击能量和距离，必要时设置减震沟或采用其他保护措施。
操作人员防护： 操作手必须经过专业培训，持证上岗，并严格遵守操作规程，佩戴安全帽等劳保用品。
例行检查： 每日开工前和收工后，都必须对设备进行全面的安全检查。
六、 常见问题与处理措施
问题一：表面隆起、弹簧土
原因： 土体含水量过高；夯击能过大或夯击次数过多。
措施： 翻晒或掺入石灰、干土等降低含水量；降低夯击能或减少夯击次数；开挖换填。
问题二：压实度不达标
铲车打夯锤
原因： 夯击能量不足；布点间距过大；分层过厚。
措施： 提高夯击能档位；缩小夯点间距；严格控制分层厚度。
问题三：表层松散
原因： 表层土失水干燥。
措施： 在最后一遍夯实后，用光轮压路机静压封层，或在表面适量洒水后再用压路机碾压。
结语
铲车打夯锤技术是提升路基施工质量的有效手段。成功应用的关键在于“因地制宜，参数先行”。通过严谨的试验段确定科学参数，并在施工中严格执行工艺流程和质量控制标准，同时牢记安全红线，方能充分发挥其技术优势，确保工程建设的质量和长效耐久性。
