导读： 你的加工中心换刀频繁出现振动、精度漂移？刀柄与主轴接口标准不匹配，却找不到靠谱的转接方案？本文带你深度了解德国OTT-JAKOB转接头9560007392，一款被汽车、航空、医疗器械行业工程师奉为"必备神器"的精密机床配件。

一、品牌故事：150年匠心，德国夹持技术的开创者

提到工业机床的精密夹持，绕不开一个名字——OTT-JAKOB。

这家德国企业创立于1873年，距今已有超过150年的历史。从巴伐利亚州的一间小工坊起步，如今已发展成为全球刀具夹持技术领域的核心企业，旗下产品销往全球60余个国家和地区。

OTT-JAKOB专注做一件事：让机床刀具夹持更精准、更可靠、更高效。

品牌核心产品线覆盖：

HSK系列高速夹持系统（High Speed Kinematics，高速运动学接口）

SK系列标准夹持装置

旋转接头与冷却液传输系统

刀柄转接适配器

OTT-JAKOB始终将创新置于企业核心，其产品符合ISO 12164等多项国际标准，被全球顶级机床制造商（如DMG Mori、MAG、Heller等）列为原厂配套或推荐兼容配件。

二、产品参数：精度到头发丝，数据说话

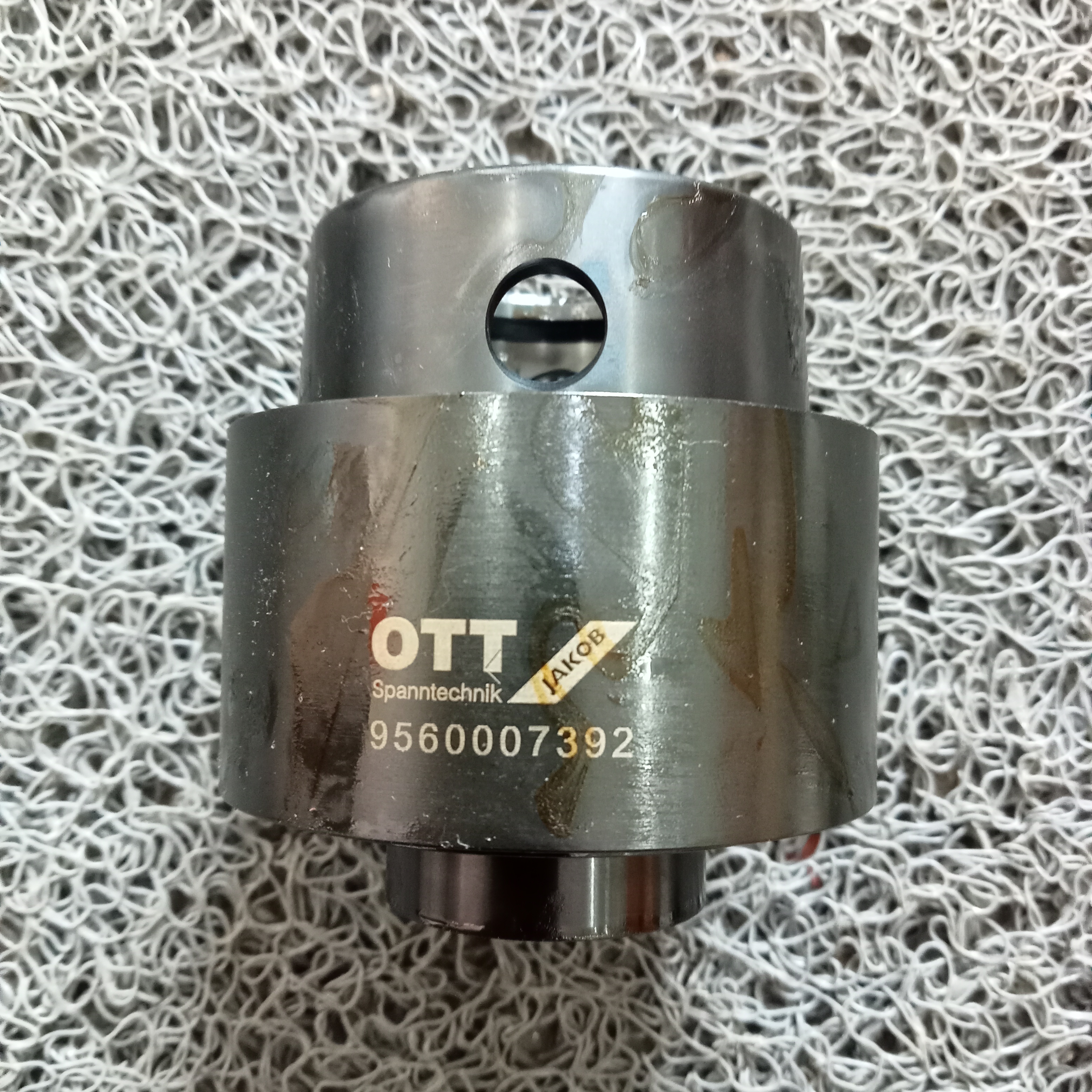

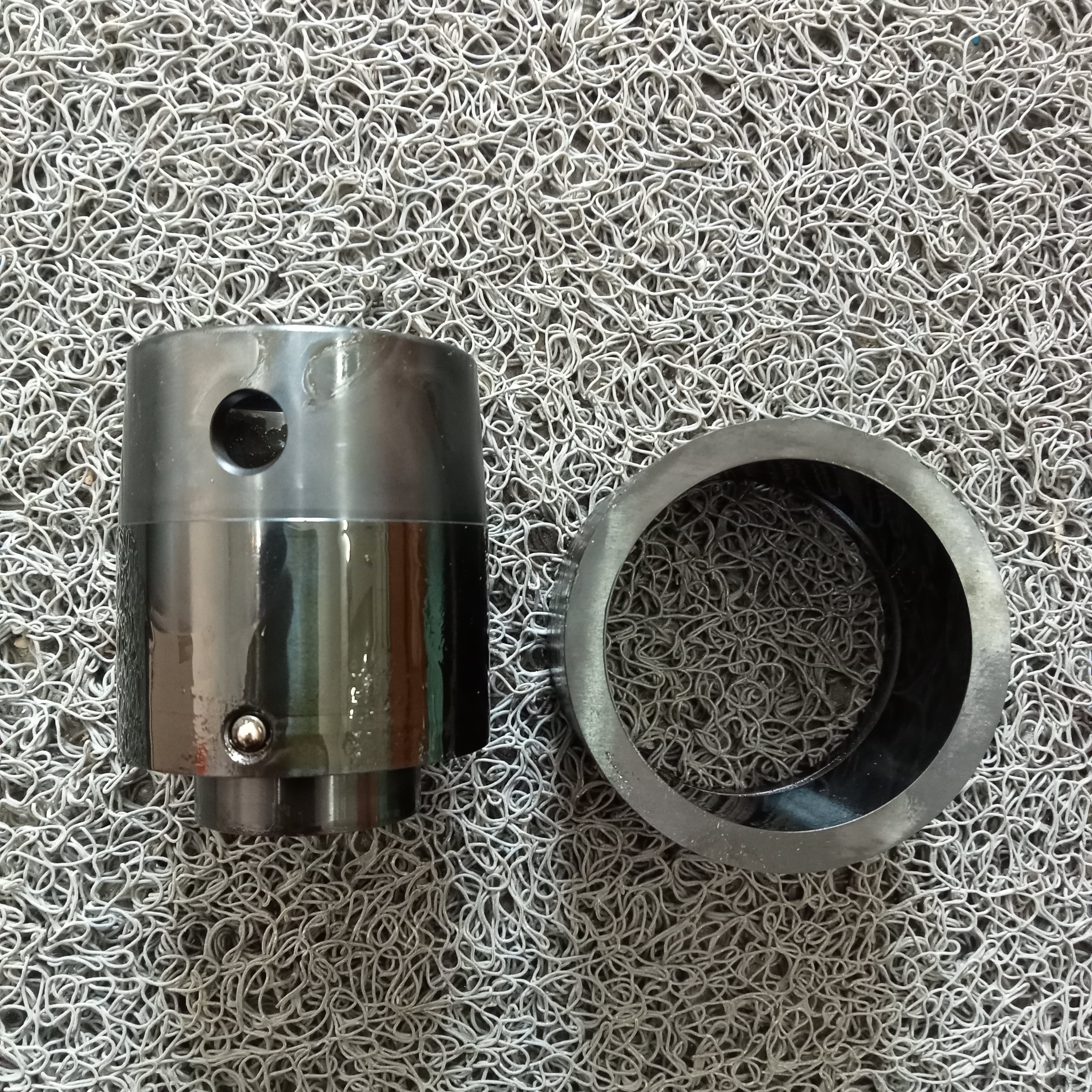

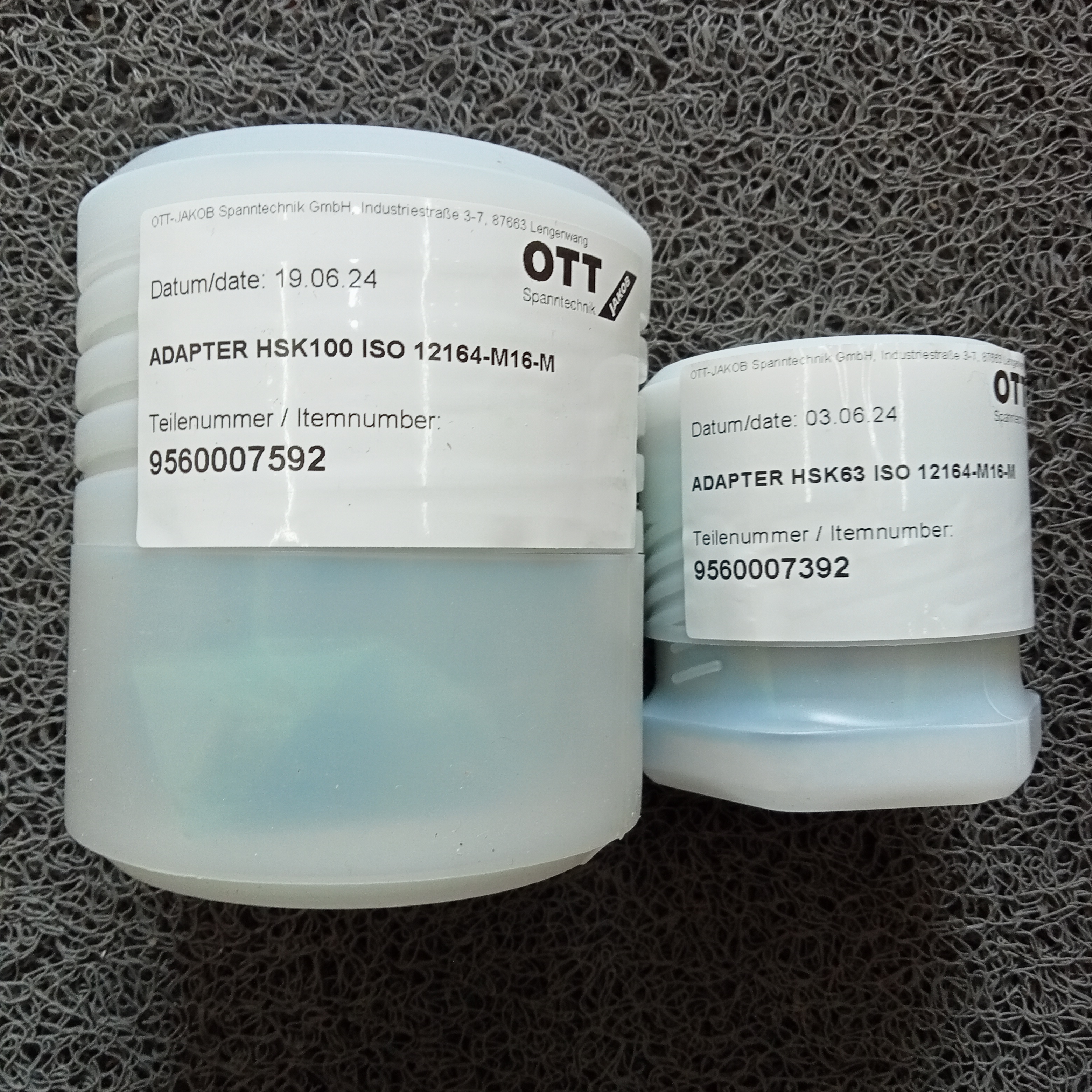

产品名称： 德国OTT-JAKOB HSK-A 63 / B 80 转换适配器（转接头） 产品型号： 9560007392 产地： 德国原装进口

核心技术参数一览参数项目规格数据适配接口HSK-A 63 刀柄 → B 80 主轴接口符合标准ISO 12164 国际标准扭矩传递≥ 1200 N·m（@6000 rpm）产品重量0.72 kg材质42CrMo 合金结构钢（调质处理，HB280-320）径向跳动≤ 0.005 mm（端面30mm处）轴向定位精度± 0.003 mm锥面贴合率≥ 95%（着色检测标准）动平衡等级G2.5（@20000 rpm，残余不平衡量≤5 g·mm）锥面处理镀硬铬15μm，硬度HV≥800换刀寿命≥ 10万次（耐磨镀层标准）结构设计亮点

双锥面定心结构——区别于普通单锥定位，HSK接口采用锥面+端面双重过定位，刚性提升约30%，消除了高速旋转下的微位移问题。

内置精密平衡块——确保高速旋转时系统的动平衡，将振动降至最低，这对镜面加工和高精孔加工至关重要。

端面发黑处理——摩擦系数≤0.18，防滑性能优异，扭矩传递更可靠。

三、用途解析：这4类场景离不开它场景① 汽车零部件与模具加工

汽车模具普遍在大型加工中心上完成高速铣削，要求刀柄在B 80大规格主轴上高效工作。9560007392转接头可无缝连接HSK-A 63刀柄与B 80主轴，让现有刀库资源完全兼容大型主轴设备，避免重复采购刀柄，大幅降低刀具管理成本。

场景② 航空钛合金零件加工

加工钛合金、高温合金等难加工材料时，切削力大、振动强，对刀柄连接刚性要求极高。该转接头的≥1200 N·m扭矩传递能力，能有效抵御强切削力的冲击，确保航空部件的型面精度和表面质量达标。

场景③ 精密医疗器械制造

医疗器械如骨科植入物、手术工具，对位置度、圆度、表面粗糙度要求苛刻。径向跳动≤0.005mm、轴向精度±0.003mm的参数指标，达到了医疗级精密加工的技术门槛，是精密孔系加工的首选方案。

场景④ 老机台升级改造

工厂里的老式机床主轴接口为B 80，但希望使用现代HSK-A 63系列刀柄？无需更换主轴，只需安装这一枚转接头，即可完成接口标准的跨越式升级，投入成本极低，改造效果立竿见影。

四、目标用户群体：这些人最需要它

✅ CNC数控加工中心操作工程师——每天与换刀精度打交道，深知0.01mm的误差意味着什么。

✅ 工厂设备管理/维修工程师——负责设备维护和刀具系统管理，需要可靠耐用、长寿命的配件。

✅ 汽车/航空/精密制造企业采购负责人——寻找符合ISO标准、质量稳定的德国原装进口配件。

✅ 机床代理商与系统集成商——为客户提供完整的主轴刀柄配套解决方案。

✅ 老设备改造项目负责人——希望以最低成本提升现有设备的加工能力和兼容性。

五、正确安装指南：细节决定精度

转接头的精度，一半在产品本身，另一半在正确安装。以下是工程师实践总结的安装要点：

第一步：安装前检查

确认主轴接口类型为B 80，刀柄接口为HSK-A 63，与产品型号完全匹配

检查转接头锥面有无碰伤、异物，用无尘布擦拭干净

确认主轴端面跳动在允许范围内（建议≤0.003mm）

第二步：锥面清洁与润滑

安装前用防锈油薄薄涂抹锥面，保护锥面镀铬层，防止生锈咬死

禁止使用含砂粒的研磨剂或硬物划擦锥面

第三步：轴向拉紧确认

按规定扭矩拧紧拉钉，确保HSK锥面完全贴合（贴合率≥95%）

安装后用百分表在距端面30mm处检测径向跳动，确认≤0.005mm

第四步：试运行验证

先以低转速（≤1000 rpm）空载运行5分钟，观察有无异常振动和噪音

逐步提升至工作转速，验证动平衡状态良好方可投入切削

⚠️ 安装提示： 首次安装或设备维修后，强烈建议由专业技术工程师操作或在场指导，确保安装符合设备制造商要求。

六、日常保养：延长使用寿命的关键

一枚高精度转接头，保养得当可以服役数年甚至更长。以下是关键维护要点：

🔧 每次换刀后

检查锥面是否有切屑、油污积聚，及时清洁

观察端面有无压痕或异常磨损

🔧 每周定期

用清洁布擦拭外表面，涂抹薄层防锈油

检查固定螺纹有无松动迹象

🔧 每月例检

用百分表重新检测径向跳动，若超差应重新安装或送检

检查锥面镀铬层状态，若有剥落应及时更换

🔧 长期停机保管

清洁锥面并充分涂抹防锈油

用防潮包装包裹后，存放于干燥、避光、恒温（15-25℃）的环境中

避免叠放或受到碰撞，保护精密锥面

禁止事项：

❌ 禁止用锤击方式安装或拆卸

❌ 禁止超过额定转速使用（≤20000 rpm）

❌ 禁止在腐蚀性液体中长期浸泡

七、为什么选择德国原装，而不是国产仿制品？

市场上存在大量仿制OTT-JAKOB产品的国内替代品，价格相差数倍，但业内工程师的实际反馈却大相径庭：

对比项目OTT-JAKOB原装普通替代品径向跳动≤ 0.005mm通常0.01-0.03mm换刀寿命≥ 10万次约2-5万次动平衡等级G2.5通常G6.3材质认证42CrMo+调质处理材质不明售后服务原厂技术支持基本无售后

对于汽车、航空等高精度领域，一次因转接头失效引发的废品损失，往往数倍于配件本身的价格差异。选择原装，是对品质的尊重，也是对加工成本的真正控制。

总结

OTT-JAKOB转接头9560007392，以德国150年精密制造工艺为底气，以ISO 12164国际标准为保障，以≤0.005mm的径向跳动为承诺，为汽车、航空、医疗、精密制造等高端领域的数控加工提供可靠的接口桥梁。

无论你是需要适配升级老设备，还是追求极致加工精度，这款转接头都值得认真考虑。

如需了解更多OTT-JAKOB产品信息，欢迎关注本账号，持续分享高端工业配件使用经验与选型指南。
