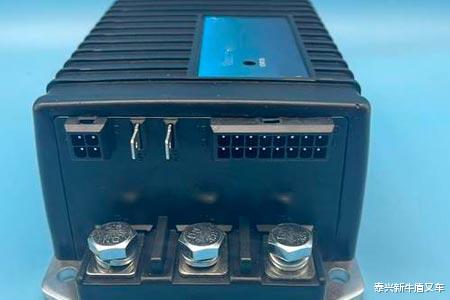

很多维修人员接触 CURTIS 电控时，只知道这款控制器调速平顺，却搞不懂内部控制逻辑。电动叉车驱动系统普遍采用 PWM 脉冲调制实现无级变速，下面完整拆解 CURTIS 控制器 PWM 调速底层原理。

目前绝大多数电动叉车驱动系统，均采用 PWM 脉冲宽度调制实现电机无级调速，这也是 CURTIS 控制器的核心电路设计。不少仓储设备电气运维人员只认识控制器硬件，不了解调速控制逻辑。本文仅客观讲解电路工作原理，无配件选购导向。

PWM 全称脉冲宽度调制。控制器输出高频断续直流电，在电压保持不变的前提下，不断改变通电脉冲的占空比：手柄微动：通电时间短，断电时间长，平均输出功率小，电机低速运转；手柄推满：通电占空比接近 100%，平均电压达到额定值，电机全速运行。

核心逻辑：电路快速交替完成 “通电 — 断电” 动作，通过调整通电时长，平滑改变电机平均转速，实现无档位无级调速。

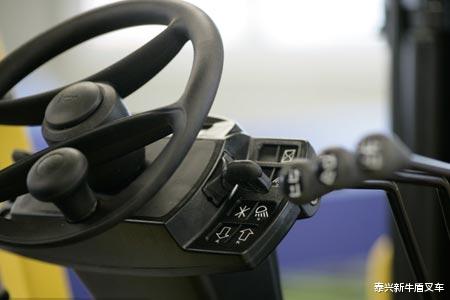

操作手柄输出 0-5V 模拟电压信号，传递给控制器主板；主板根据信号大小，计算对应的脉冲占空比；大功率 MOS 管高频通断，向直流电机输出断续脉冲电源；电机电枢获得连续变化的平均电压，转速平稳增减，做到无档位平滑调速；配套续流二极管吸收断电瞬间反向电压，保护控制器不被击穿。

无电阻发热损耗，电瓶续航可提升12%-18%；2. 车辆起步线性平缓，不会猛然窜动，降低货物倾倒风险；3. 控制器整体温升更低，长时间连续作业不容易触发过热保护；4. 低速输出扭矩充足，爬坡、重载工况动力不会疲软。

同一台步行堆高车，换装 PWM 无级控制器后，连续工作 4 小时，电控外壳温度不超过 55℃；老式电阻调速方案同等工况下温度超过 80℃，更容易出现热保护停机。

车辆起步平顺、续航持久、电控发热量小，都依托于这套 PWM 脉冲调速系统

本文仅科普CURTIS电控PWM调速电气原理，无产品推荐导向，可供维修人员查阅。干货建议收藏，你维修电控时经常碰到过热还是信号故障？评论区交流实操经验。
