说明：本文主要介绍配位环境包含哪些局域结构量，XANES 与 EXAFS 各自对哪些变量敏感，以及近边区、k 空间振荡和 R 空间峰如何连接具体材料状态。

配位环境的近邻层次与结构量有哪些？

在 XAS 里讨论配位环境，单个配位数只能保留一小部分局域结构信息。吸收原子周围的近邻组合里，第一壳层是谁、有多少个近邻、键长分布处在哪个区间、热振动和静态无序有多强，再加上近邻元素种类和局域对称性，都会改变近边区线形和离边振荡。N、R、σ²、散射原子种类和几何对称性是 EXAFS 拟合里的基本结构量。

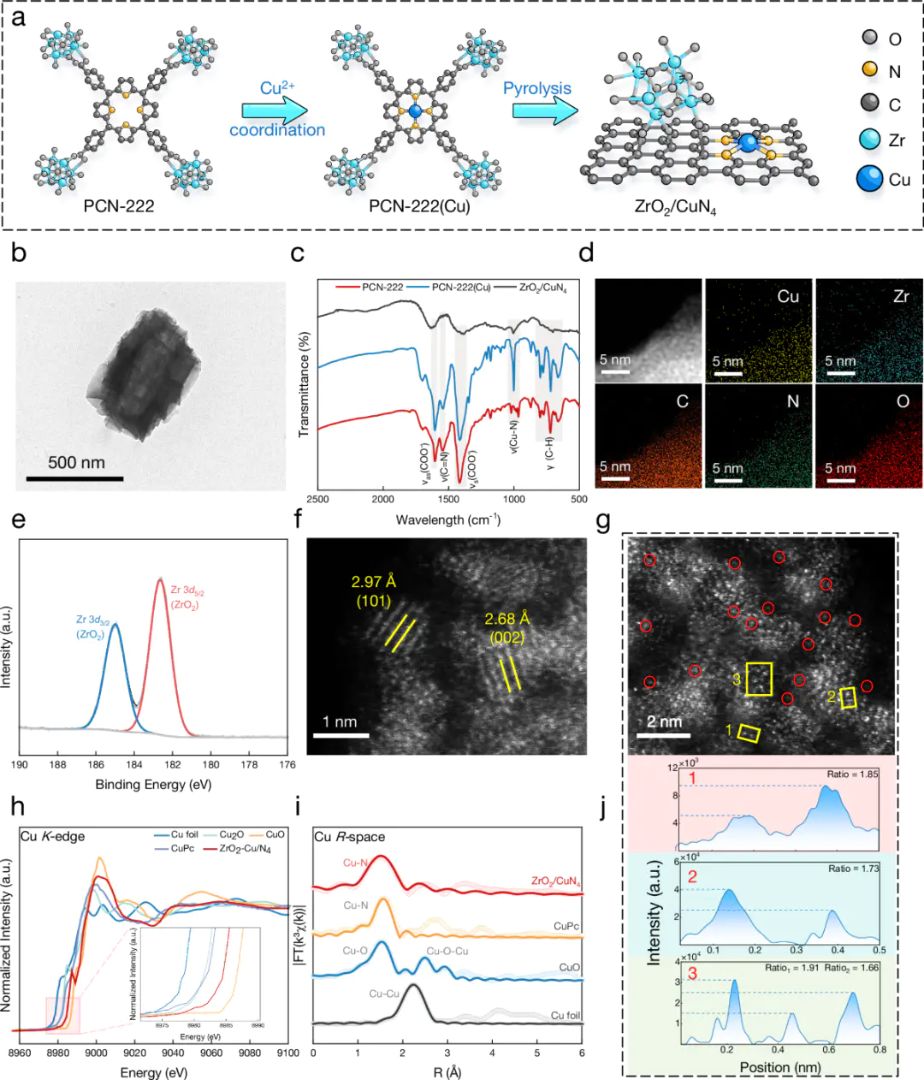

图1. PCN-222 衍生 ZrO2/CuN4 的构筑、Cu K 边 XANES 与 R 空间 FT-EXAFS 对照。DOI: 10.1038/s41467-025-63274-9

XANES 和 EXAFS 共用同一吸收边，取用的能区不同。近边区受末态电子结构和多重散射控制，离边更远的振荡来自壳层散射路径。同一处配位重排会改写近边区线形，也会改写 k 空间和 R 空间振荡。

在单原子、团簇和缺陷位点里，N4 变成 N3O、第一壳层半径轻微收缩、第二壳层金属-金属路径出现或消失，以及 局域对称性由近中心对称转成偏心，都会把谱线推向不同方向。第一壳层、第二壳层、配体种类和局域对称性会分别改变边位、峰形、相位和 WT 热点。

第二壳层和更远壳层记录桥连关系、载体邻接和金属-金属接近程度。不少工作态体系里第一壳层数目保持在接近区间，变化集中在 M-M 路径、桥氧路径或 载体原子回填。这些变化会在高壳层 FT-EXAFS 和 WT 热点里留下痕迹。

XANES近边区反映哪些电子与结构？

配位几何变化怎样写进近边区谱线？

同一组样品的 XANES 中，边位位移、白线重分配、预边峰面积和 EXAFS 壳层响应要处在同一组电位、温度和配体条件下。若边位已经变化而第一壳层位置几乎不变，常见情形是电子密度或配体场已经调节；若边位、白线和第一壳层一起变化，近边区记录的内容会同时含有电子数和局域配位几何。

单原子和非对称位点的白线形状、肩峰位置和预边峰强度会随着近邻元素、更换配体和配位数变化同步改写。配体场、混成强度和局域几何会同时决定这几类近边区细节。

同元素、同吸收边、已知配位几何的参考样能给近边区提供能量和线形标尺。边位、白线和预边峰的差别可连接平面、四面体、八面体环境，也可连接 N、O、Cl 这类不同配体。

能量校准方式也会影响近边区比较。若不同样品的 E0 对齐方式不一致，边位差会和归一化误差叠在一起；若参考箔和样品采集批次不同，白线高度和肩峰位置也会多出仪器漂移。这类偏差常出现在边位、白线和预边峰。

EXAFS的k/R空间包含哪些壳层信息？

为什么 R 空间峰离不开路径模型？

R 空间里的每个峰都可由多条路径叠加。第一壳层单散射、第二壳层金属-金属路径和多重散射会压在相近的 R 区间里，峰高会受到配位数和无序度同时影响，峰宽会受到壳层分裂和多重散射同时影响。k 空间拟合保留振荡细节，R 空间峰形保留壳层分布，残差分布保留路径偏差。

如果高 k 区被噪声或无序度削弱，R 空间里的壳层可分辨性会最早变差。N、R、σ²、散射原子和路径类型之间的耦合会变强，第一壳层、第二壳层和多重散射在 R 空间里会压成宽峰，高 k 段振荡也会随之变短、变钝，尾部细节会被抹平，短程有序也会变弱。

k²χ(k) 与 k³χ(k) 还会给高 k 区不同权重。某一壳层只在高权重谱里才变清楚，该路径依赖高 k 段细节；换权重后壳层参数立刻漂移，多来自远壳层或重元素路径支撑偏弱。这类现象多出现在高壳层和重散射原子。

拟合里的共享参数也会牵动壳层参数。S02、ΔE0和路径简并度若没有被同一参考样约束，配位数和键长就会互相补偿。这种补偿最常反映在第一壳层幅度和远壳层残差。

实验条件如何改写谱线？

壳层重叠和实验窗口会混淆哪些信号？

当两层近邻的距离本来就接近时，R 空间峰会自然重叠。Δk 太短会把峰压宽，信噪比不足会更早抹掉高 k 细节，荧光自吸收、E0 选择和参考不匹配又会改写峰高和边位。宽峰常来自两层近邻重叠，也可来自窗口变窄后的分辨率下降和高 k 细节损失。

配位原子种类会在三组信号里留下不同痕迹。XANES 记录电子结构和局域对称性，FT-EXAFS 记录壳层距离分布，WT 记录不同散射原子的 k-R 定位差别，拟合残差会暴露路径类型和实验窗口之间的冲突。

参考样覆盖范围会改变路径分配。如果参考谱只覆盖氧化物而没有氮配位、卤素配位或金属簇，拟合路径会偏向某一类近邻。R 空间和 WT 热点即使看着接近，路径分配也会偏向参考样覆盖更全的一侧。

联读XAS如何关联谱变与材料态？

反应场景会怎样限定谱线归属？

边位向高能移动可来自氧化还原、吸附体改写第一壳层、质子攻击或缺位补偿；R 峰降低可来自配位数下降、无序度升高或测试窗口变窄。电位、温度、气氛、反应物和结构模型会限定同一组谱线的材料状态。

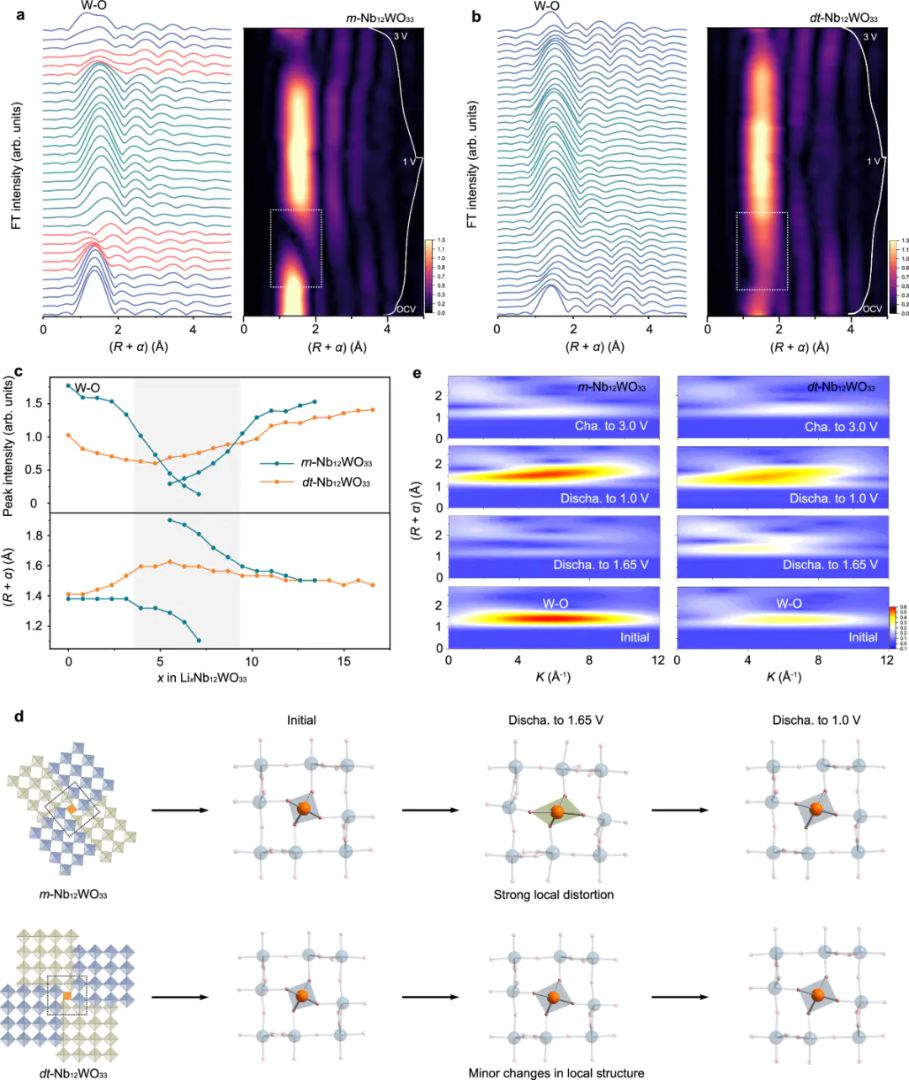

图6. operando W LIII 边 EXAFS 在充放电过程中的 R 空间与 WT-EXAFS 变化。DOI: 10.1038/s41467-025-61646-9

当 operando FT-EXAFS 和 WT-EXAFS 把 W-O 或 M-O 壳层放在连续工况里跟踪时，峰强变化、峰位漂移和热点扩展或收缩会伴随吸附、脱附、团簇形成或位点恢复。连续工况里的配位重构会直接改变 W-O、M-O 和 M-M 壳层。

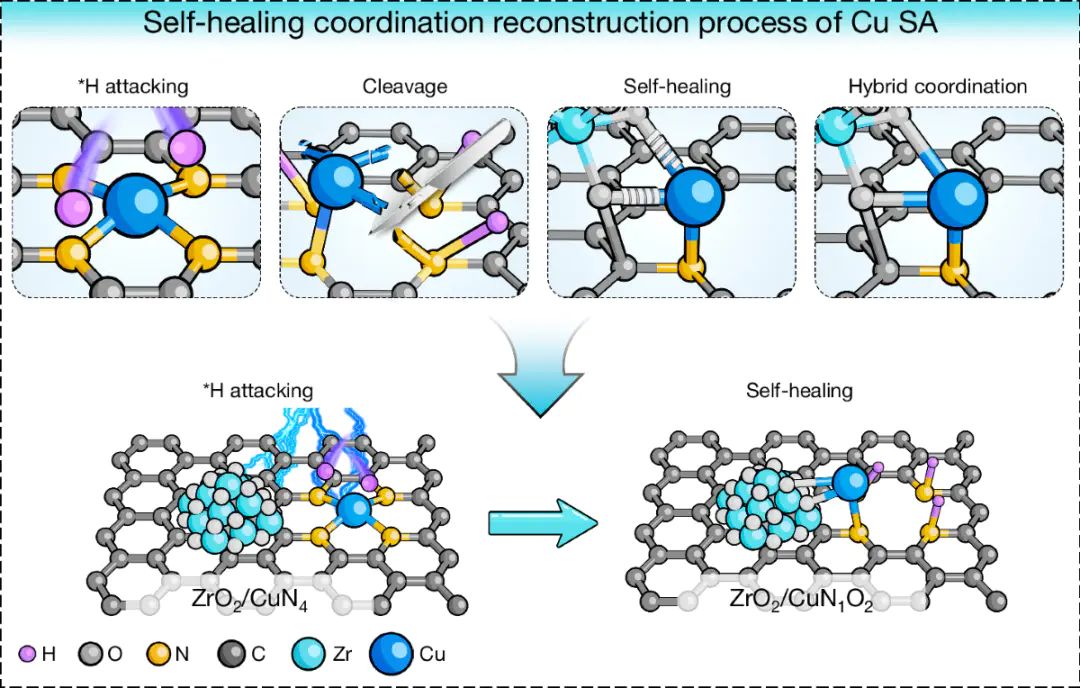

图7. Cu 单原子位点在氢攻击、自修复和混合配位过程中的配位重构示意。DOI: 10.1038/s41467-025-63274-9

同一组工作态数据会同时记录吸收原子的电子贫化或富集、第一壳层是否保持原有配体、金属-金属路径是否出现以及局域对称性是在什么工况下被改写，这些变化属于特定电位、温度或反应阶段的材料状态窗口。这组变量集中体现在边位、第一壳层和 M-M 路径。

结构模型能把谱学序列里的配位重构固定到原子位点。N4 位点受到 H 作用后转成 N/O 混合配位，边位、白线和第一壳层会记录中间阶段与恢复阶段，M-M 路径是否冒头会记录团簇生成与自修复。时间轴上的配位事件属于具体工况窗口中的结构响应。

电流、转化率或容量能给谱学变化增加性能坐标。若边位回移而电流保持稳定，材料多处在可逆电子重排状态；若 M-M 路径持续增加且性能同步漂移，材料更接近团簇化、烧结或不可逆重构。时间轴和状态窗口会同时记录谱线与性能的漂移方向。
