在纳米级芯片制造的金字塔顶端，ASML（荷兰阿斯麦）是唯一能制造 EUV（极紫外）光刻机的企业，垄断全球先进制程核心设备。但鲜为人知的是，这家如今市值超万亿美元的巨头，1984 年诞生于荷兰埃因霍温一间漏水的简陋木屋，起步时在日本尼康、佳能的碾压下濒临破产。从夹缝求生到登顶全球，ASML 的发展史，就是一部技术豪赌、生态结盟、极限创新的半导体工业史诗。

一、萌芽求生（1984-1990）：飞利浦的 “问题儿童”，在废墟中起步1. 合资诞生：木屋中的小公司

1984 年 4 月 1 日，荷兰电子巨头飞利浦与半导体设备商ASM International（ASMI）合资成立ASM Lithography（ASML 前身），核心目标是商业化飞利浦研发的晶圆步进式光刻机ASML。

公司初始条件堪称寒酸：办公地是飞利浦园区旁一间漏雨的木制小屋，仅 31 名员工，启动资金微薄；彼时光刻市场被日本尼康、佳能垄断（市占超 90%），日本设备精度高、稳定性强，ASML 早期产品毫无竞争力，被飞利浦内部视为 “延迟裁员的负担”。

2. 首款产品：PAS 2000，勉强入局

1984 年同年，ASML 推出首款光刻机PAS 2000 步进机，基于飞利浦 70 年代光刻技术研发，采用接触式光刻，精度与良品率远不及日本竞品，年销量不足 10 台，持续亏损，全靠飞利浦输血维持。

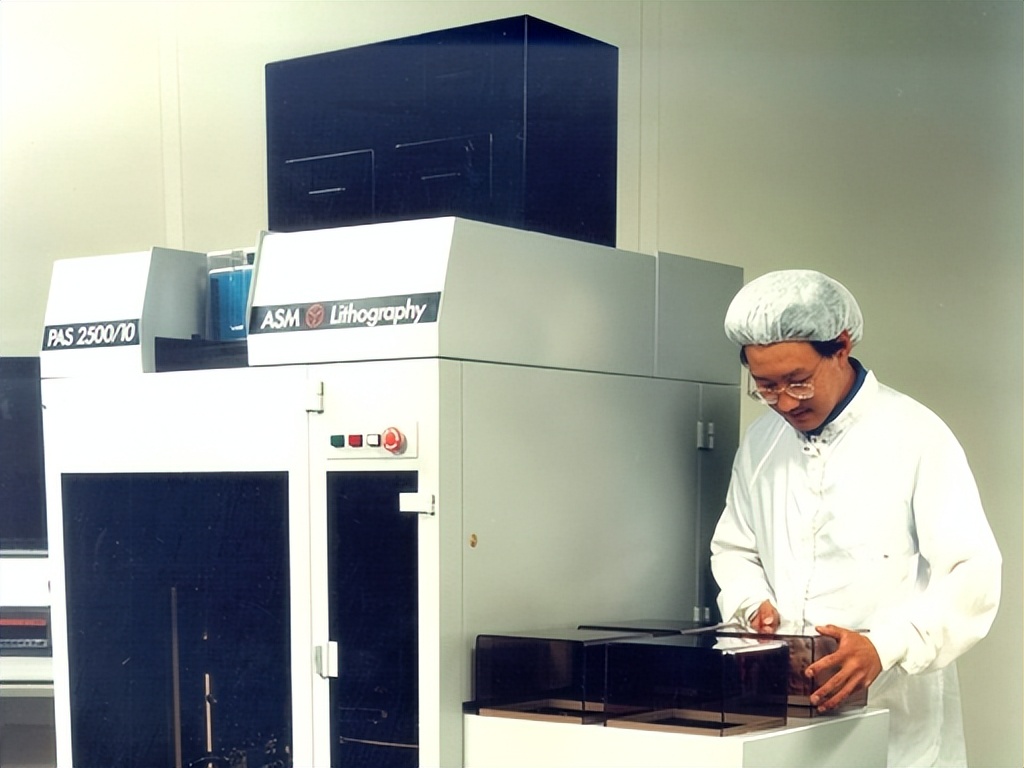

1986 年，ASML 推出改进版PAS 2500，首次引入模块化设计（便于维修升级），并与德国蔡司（Carl Zeiss）建立光学合作 —— 这一合作成为日后 ASML 崛起的核心伏笔，蔡司为其提供全球顶级光学镜头，奠定光刻精度基础ASML。

3. 生死关头：飞利浦的 “最后一次机会”

80 年代末，全球半导体行业低迷，ASMI 不堪亏损撤资退出，飞利浦也计划关停这个 “烧钱无底洞”。关键时刻，飞利浦高管Henk Bodt力排众议，说服董事会给 ASML最后一次资金支持—— 这次 “续命”，成为 ASML 命运的转折点。

1988 年，ASML 拿下台积电首批订单，勉强维持运营；彼时台积电刚成立不久，两家荷兰 / 台湾企业的合作，埋下了未来 “ASML - 台积电”深度绑定的种子。

二、弯道超车（1991-2000）：PAS 5500 破局，逆袭日本巨头1. 里程碑：PAS 5500，行业标杆

1990 年，ASML 推出PAS 5500 系列光刻机，这是其发展史的第一个里程碑。

技术突破：采用步进扫描技术，分辨率达 0.5μm，生产效率比日本设备高 30%；模块化革命：全机模块化设计，支持快速升级（从 g 线到 i 线），客户无需更换整机即可迭代技术；市场破局：凭借高性价比与灵活性，成功打入IBM、台积电、三星供应链，1995 年市占率从不足 5% 跃升至 20%，首次实现盈利。2. 上市融资：脱离飞利浦，独立腾飞

1995 年，ASML 在阿姆斯特丹、纽约纳斯达克同步上市，募资 5 亿美元；飞利浦出售一半股份，后续逐步退出，ASML 彻底独立运营，获得自主研发决策权。

上市后，ASML 开启疯狂并购 + 技术自研模式：

1997 年：引入蔡司深度绑定，联合研发 DUV（深紫外）光学系统，攻克 193nm 波长镜头技术；1999 年：收购美国硅谷集团（SVG），获得 157nm 光刻技术与双工件台专利，为后续浸没式光刻铺垫；1997 年：前瞻性启动EUV（极紫外）技术预研—— 彼时行业主流仍在微米级制程，EUV 被视为 “天方夜谭”，但 ASML 预判：摩尔定律终将逼近 DUV 物理极限，EUV 是唯一出路。3. 日本衰落：地缘 + 技术，ASML 趁势崛起

90 年代中期，日本半导体因 **《美日半导体协议》被打压（强制开放市场、限制定价），叠加日元升值，尼康、佳能竞争力下滑；ASML 抓住机会，在248nm DUV领域持续突破，2000 年市占率达 35%，与尼康（45%）、佳能（20%）形成三足鼎立 **。

三、独霸 DUV（2001-2010）：浸没式光刻豪赌，甩开日本对手1. 双工件台：效率革命，碾压竞品

2001 年，ASML 推出双工件台技术（专利垄断至 2035 年）：曝光时，掩模台与晶圆台以 2m/s 速度同步移动，定位精度＜1nm，生产效率提升 35%，直接拉开与尼康、佳能的差距。

同年，推出TWINSCAN XT 系列干式 DUV 光刻机（193nm 波长），分辨率达 65nm，成为90nm/65nm 制程主力，全球装机量快速破千台。

2. 致命豪赌：浸没式光刻，绝杀日本

2003 年，ASML 推出全球首台浸没式 DUV 光刻机 TWINSCAN XT:1150，这是其第二次关键豪赌。

技术原理：在镜头与晶圆间填充高折射率水（NA=1.35，干式仅 0.93），将 193nm 波长等效缩短至 134nm，分辨率提升至 45nm；日本失误：尼康、佳能坚持 “干式路线”，认为浸没式技术 “不可靠、成本高”，拒绝跟进；市场结果：浸没式光刻成为45nm/28nm 制程绝对主流，ASML 市占率飙升至 67%（2007 年），尼康、佳能彻底沦为低端市场配角（仅存 i-line 光刻机）。3. 成熟量产：NXT 系列，统治成熟制程

2006-2010 年，ASML 推出NXT:1980Di等经典浸没式 DUV 机型，分辨率达 14nm（多重曝光可覆盖 7nm 等效制程），单台售价 3000-8000 万美元，全球装机量超 3000 台，垄断全球 80% DUV 市场，成为 28nm 及以上成熟制程的 “绝对统治者”ASML。

四、EUV 霸权（2011-2020）：十年磨一剑，垄断先进制程1. 千亿投入：EUV 研发，地狱级难度

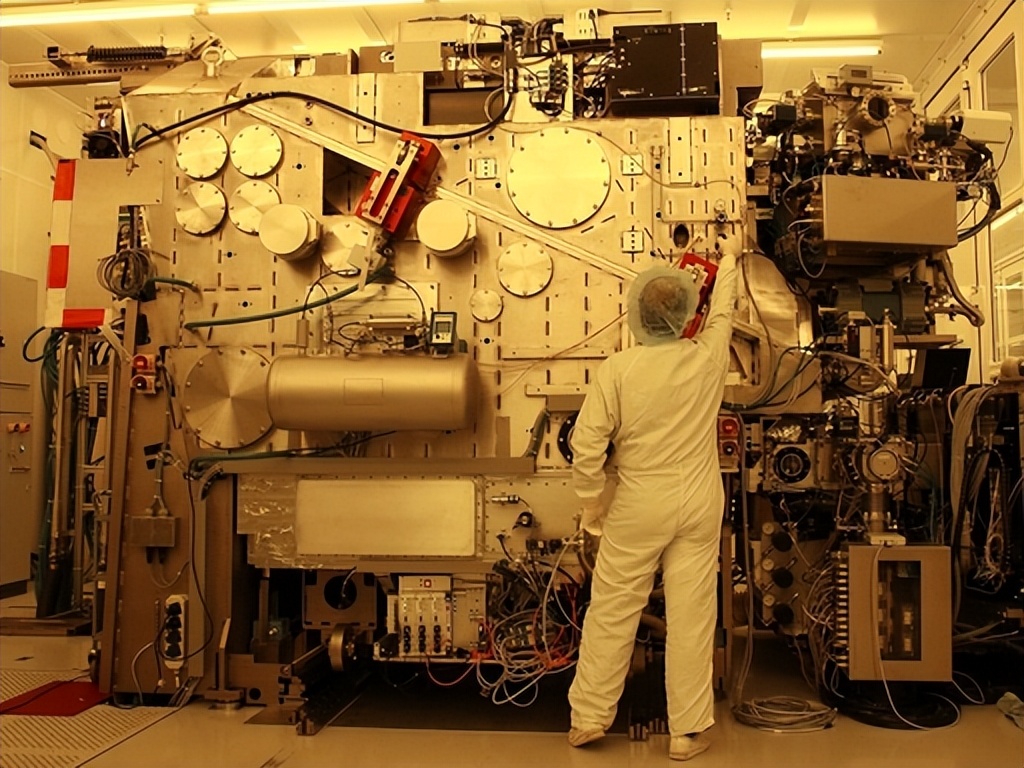

EUV（13.5nm 波长）是 7nm 及以下先进制程的唯一方案，但研发难度堪称 “工业界登月”：

光源：需 10 万瓦二氧化碳激光轰击熔融锡滴（5 万滴 / 秒），产生 50 万℃等离子体，激发 13.5nm 极紫外光（真空环境，光遇空气即被吸收）；光学：蔡司定制反射镜，表面平整度误差＜0.1nm（原子直径 1/10），10 + 块反射镜组装误差＜1nm；成本：研发耗时 20 年（1997-2017），投入超150 亿欧元，涉及全球 5000 家供应商。2. 联盟共研：绑定巨头，分摊风险

2012 年，ASML 推出客户共投计划：英特尔、台积电、三星5 年共投 53 亿欧元，换取 ASML 股份与 EUV 优先供货权 —— 这一 “抱团研发” 模式，让 ASML无资金后顾之忧，同时绑定全球三大顶级晶圆厂，形成 “ASML-EUV - 先进制程” 的闭环垄断ASML。

3. 商用落地：NXE 系列，全球唯一

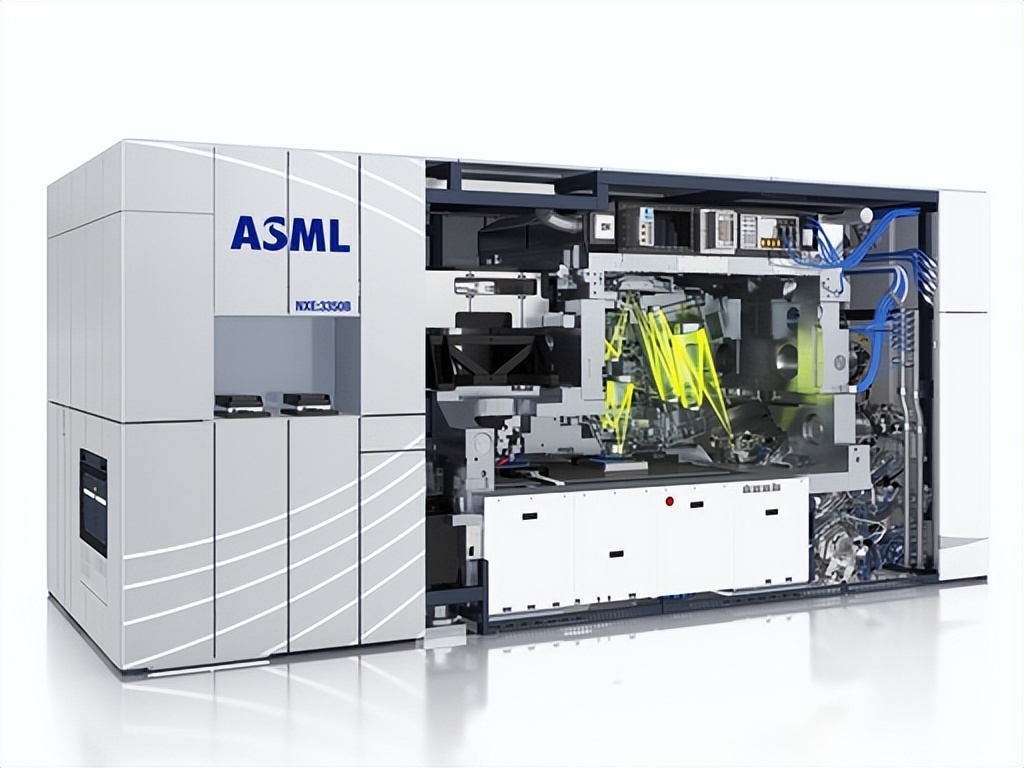

2013 年，ASML 交付首台量产型 EUV 光刻机 NXE:3300；2016 年推出NXE:3600B（5nm 主力机型）；2017 年 EUV 正式大规模商用，台积电 7nm 制程全面采用 EUV，三星、英特尔紧随其后。

截至 2020 年，ASML 垄断全球 100% EUV 市场，单台 EUV 售价 1.5-4 亿美元，年产能仅数十台，一台难求；尼康、佳能因技术差距与资金不足，彻底退出先进光刻竞争。

五、巅峰与未来（2021 - 至今）：High-NA EUV + 中国博弈，巩固王座1. 下一代革命：High-NA EUV（EXE 系列）

2021 年至今，ASML 全力研发High-NA EUV（NA=0.55），计划 2026 年量产：

技术突破：分辨率≤8nm，单次曝光替代多重曝光，支撑 2nm/1.4nm 及以下 AI 芯片、先进逻辑制程；订单锁定：台积电包揽 65 台 High-NA EUV 订单，单台造价超 4 亿美元，提前锁定 2nm 制程霸权。2. 中国博弈：制裁与国产追赶

2020 年后，美国联合荷兰加码对华半导体制裁：禁止 ASML 向中国出口 EUV 光刻机，并限制先进浸没式 DUV出口（2026 年 3 月新规）。中国半导体陷入 “成熟制程可控、先进制程卡脖子” 困境：上海微电子 28nm 浸没式 DUV（SSA800）2026 年批量交付，但EUV 尚无样机，与 ASML 差距约 15-20 年ASML。

3. 全球垄断：无可替代的工业巅峰

截至 2026 年，ASML 占据全球 80% 光刻设备市场（DUV+EUV），EUV 领域100% 垄断，成为全球半导体供应链中最不可替代的企业—— 没有 ASML，就没有 7nm 及以下先进芯片，全球数字经济（AI、智能手机、超级计算机）将陷入停滞。

六、四十年启示：ASML 成功的核心密码极致技术押注：两次关键豪赌（浸没式光刻、EUV），在行业质疑中坚持长期主义，攻克物理极限；顶级生态结盟：绑定蔡司（光学）、台积电 / 三星 / 英特尔（客户）、全球 5000 家供应商，形成 “一荣俱荣” 的闭环；资本 + 政策加持：荷兰政府支持、美国技术背书、客户共投分摊风险，解决 “烧钱无底洞” 难题；对手战略失误：尼康、佳能固守传统路线，错失浸没式与 EUV 机遇，最终被边缘化。

从 1984 年漏水小屋的 31 人小公司，到 2026 年垄断全球先进光刻的万亿巨头，ASML 的四十年，是人类精密制造极限突破的历史，也是半导体产业技术霸权转移的历史。

如今，ASML 站在工业文明的巅峰，而中国半导体的追赶之路才刚刚开始。成熟制程自主可控、先进制程稳步突破，或许未来某一天，中国也能诞生自己的 “ASML”—— 但在此之前，我们必须正视差距，敬畏技术，坚持长期主义
