文章由上海徽涛自动化设备有限公司提供

光学性能及色泽试验测试工装是用于精确测定材料光学性能和色泽的标准化装置，在材料研发、质量控制及产品认证中发挥着关键作用。

一、核心组成与标准化设计

标准比色板与比色环境箱

采用符合CIE标准照明体D65（日光模拟）的光源箱，观察环境无强烈反光，背景为中性灰（Munsell N7）。比色板需涵盖常用牙科色系（如VITA Classical或3D-Master），确保色差测量的客观性与可重复性。

分光光度计

推荐使用可定量测量试样在CIELAB色空间下L（明度）、a（红绿轴）、b（黄蓝轴）值的设备，测量口径建议为3mm或4mm，以贴合小尺寸试件。通过计算ΔEab值（色差公式：ΔE = √[(L₁−L₀)² + (a₁−a₀)² + (b₁−b₀)²]），可判断色差是否在临床可接受范围（通常ΔE < 3.3）。

试样制备模具

采用圆片形模具，尺寸为直径10mm±0.1mm、厚度1.5mm±0.1mm，材质为惰性材料（如聚四氟乙烯），避免与树脂成分反应。配合玻璃板和螺旋夹固定压制，确保表面平整无气泡。

老化模拟装置

人工气候老化箱：模拟紫外线照射（如QUV加速老化仪），执行一定周期（如100h）后复测色差。

热循环仪：在5℃与55℃水中交替循环500次，评估温度变化对色泽的影响。

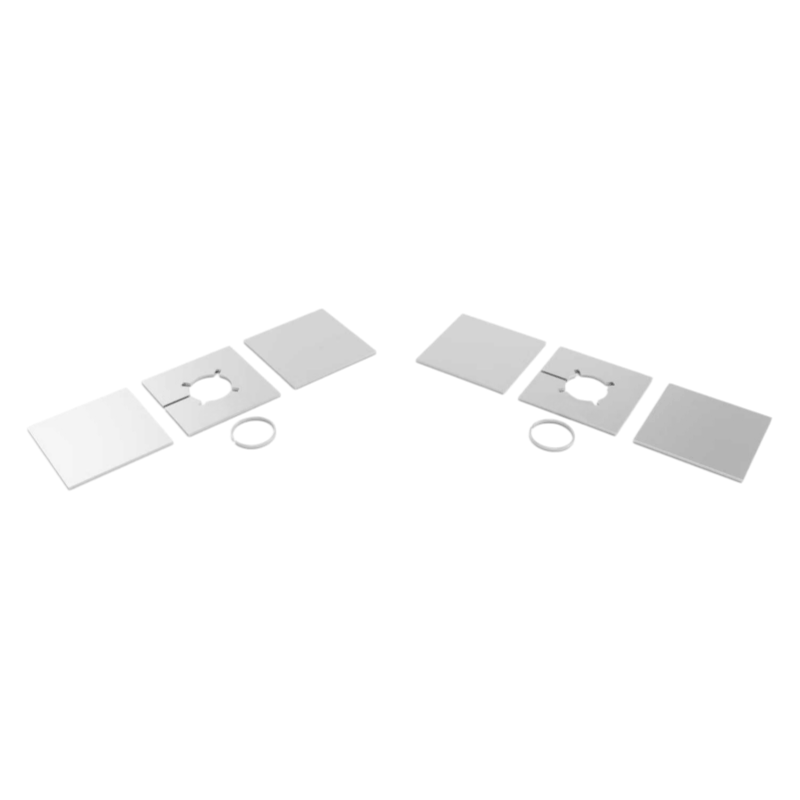

光学性能及色泽试验测试工装

二、标准化测试流程

试样制备：在(37±1)℃、湿度≥95%条件下养护24小时，确保材料充分固化。

初始测量：使用分光光度计测量试样的Lab*值，记录为T0。

老化处理：根据需求选择UV照射或热循环处理。

复测：再次测量Lab*值，记录为T1。

色差计算：通过ΔE公式评估色变程度，判断材料是否满足使用要求。

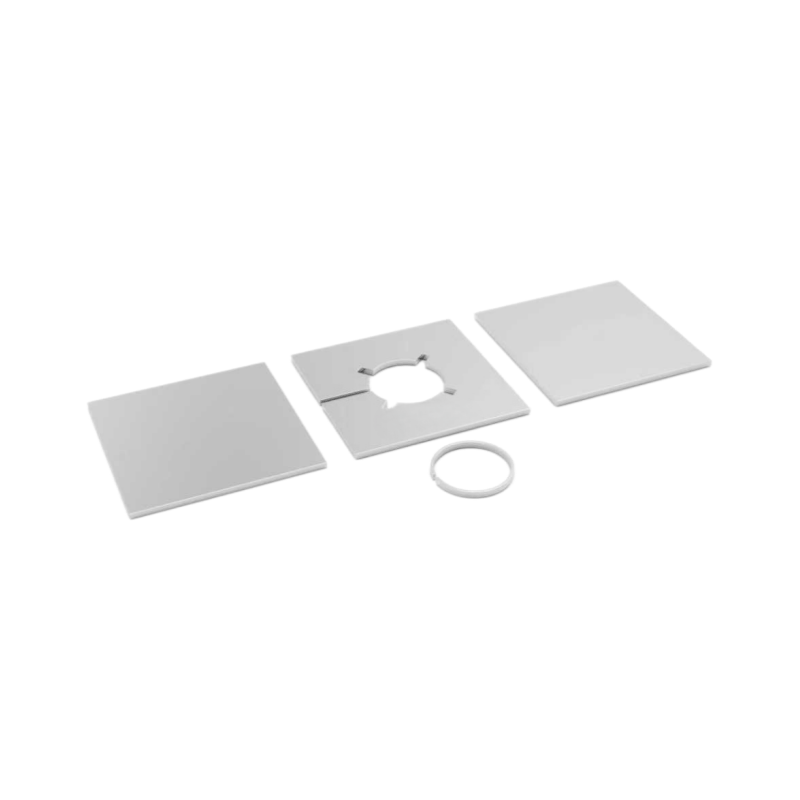

光学性能及色泽试验测试工装

三、典型应用场景

牙科材料测试：用于氧化锌/丁香酚水门汀及不含丁香酚的氧化锌水门汀的固化时间及色泽稳定性测定。

树脂材料研发：评估树脂材料在老化前后的色差变化，优化配方以提高耐候性。

胶黏剂性能验证：测试胶黏剂在不同温度条件下的色泽稳定性，确保其满足工业应用需求。

四、技术优势与行业价值

高精度与可重复性：通过标准化装置和严格测试流程，确保测试结果的准确性与一致性。

全面评估材料性能：不仅可测定初始色泽，还能模拟长期使用环境，评估材料的耐老化性能。

支持产品研发与质量控制：为材料研发提供数据支持，帮助企业优化配方；同时可用于生产过程中的质量控制，确保产品符合标准要求。
