对于许多电子工程师而言，电磁兼容（EMC）测试往往是产品开发中最令人头疼的环节。看似功能完美的原型机，一进实验室就可能因为辐射超标而“红灯高挂”。面对复杂的干扰频谱，如何快速定位问题并进行有效整改？本文将分享一套实用的EMC故障排查策略，帮助你从容应对挑战。

一、 诊断先行：利用近场测试定位“病灶”

当产品未能通过辐射测试时，盲目地增加屏蔽或滤波往往事倍功半。第一步应该是“诊断”。

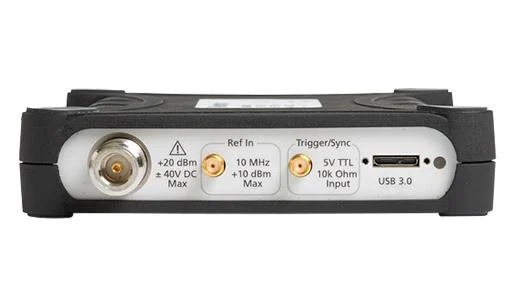

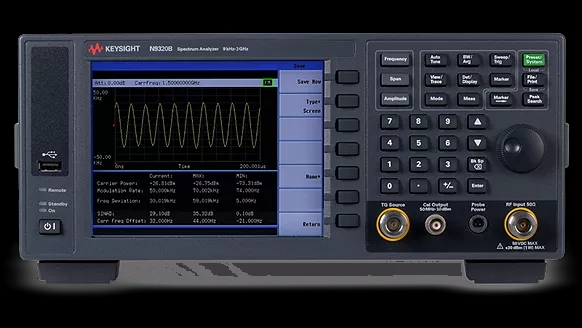

频谱扫描： 使用频谱分析仪配合近场磁场探头，紧贴PCB表面进行扫描。你会发现，干扰往往不是均匀分布的，而是集中在某些特定的区域，如时钟驱动器、DC-DC转换器或某些高速总线。

频率关联： 将扫描到的干扰频率与电路中的工作频率进行比对。如果是时钟频率的倍频，那么时钟电路就是嫌疑对象；如果是开关频率的谐波，则问题可能出在电源部分。

二、 传导整改：切断噪声的传输路径

传导干扰主要通过线缆传播。

电源滤波： 如果电源线上存在超标噪声，检查电源输入端的共模电感和X/Y电容是否匹配。有时，增加一个磁环或调整电容值就能产生显著效果。

信号隔离： 对于长距离传输的信号线，考虑使用光耦或隔离变压器，切断地环路，防止共模噪声通过线缆辐射出去。

三、 辐射整改：从PCB到机壳的全面优化

辐射问题通常更为棘手，需要多管齐下。

减小环路面积： 高频信号的回流路径总是寻找最小电感路径。检查PCB走线，确保信号线与其回流地层紧密贴合，避免形成大的环路天线。

接地连续性： 检查接插件和金属外壳的接地情况。任何悬空的金属部件都可能成为二次辐射源。确保连接器外壳与机箱360度搭接。

时钟源处理： 在时钟输出端串联阻尼电阻，以减缓信号边沿的上升速度，从而降低高频谐波的能量。

四、 预测试的价值：将问题消灭在萌芽

最有效的整改，其实是“不整改”——即在设计阶段就规避问题。

早期介入： 在原型机阶段，就利用实验室现有的示波器（具备频域分析功能）或频谱仪进行摸底。

仿真辅助： 对于高密度、高速度的PCB，使用电磁仿真软件进行信号完整性和电源完整性分析，提前发现潜在的串扰和辐射风险。

结论

EMC整改并非玄学，而是一门基于物理原理的工程实践。通过科学的诊断方法，结合对干扰源、耦合路径和敏感设备的深入理解，我们可以精准地解决电磁干扰问题。更重要的是，将EMC测试前移，建立“设计-仿真-预测试”的闭环流程，是提升产品一次通过率、降低研发成本的必由之路。
