“自动布置空间” 的算法程序是如何实现的？

一般设计师是否也有机会自行搭建空间强排逻辑？

今天就带大家拆解 E3饮品店（连锁）的自动化方案 Demo 开发全过程，用模块化思路解锁空间布置新玩法，让复杂问题变简单！

插图：饮品店方案三维信息模型自动生成

插图：模型截图转AI效果图生成

一、开发核心：用 RPA 模块 “搭积木”

整个 Demo 的关键思路，是放弃复杂的底层代码编写，转而用现成的 RPA 模块工具集组合解题。这些模块就像提前备好的 “零件”，每个负责一个具体动作 —— 有的能切分区域，有的能定位家具，有的能批量布置设施。

核心优势很明显：把设计逻辑抽象成简单的动作组合，不用为细节问题反复修改代码，既能控制项目复杂度，又能大幅提升开发效率，完美避免 “屎上雕花” 的尴尬。

插图：本Demo开发用到的核心RPA一览

二、 step by step 开发流程：从线框到完整水吧

1. 基础参数录入：定好框架再动手

开发第一步，先明确核心变量和外轮廓。我们新建width（X 向长度）和height（Y 向长度）两个参数，这里设定为 9000 和 6000，再根据这两个数值构造出水吧的外轮廓矩形box2。同时根据width划分 3 个等级，为后续分区提供判断依据。

插图：功能分区及设施跟随关系动态

2. 区域分割：先分大区，再拆细节

空间布置的核心是 “功能优先”，我们先把外轮廓矩形拆成 3 个大分区：后勤区、下区、左区（左区根据尺寸可能不存在）。

这里用到 “区域切割” RPA 模块，只要设定切割方位（东、南、西、北）和切割距离，就能把大矩形一分为二。比如向西侧切割 2000 单位，就是把线框西侧向内偏移 2000，轻松拆分出不同功能区。根据width的不同，会触发 3 条数据流，对应不同的切割距离（2800、3000 等）。

3. 功能区细化：让每个空间各司其职

大区分好后，就要细化每个区域的功能，避免空间浪费：

后勤区：用 “区域分析” 模块获取 X 向长度，再拆成库房、操作区、点餐区 —— 长度大于 7000 就切割 1500，否则切割 500，灵活适配不同尺寸。

左区 & 下区：按尺寸动态适配坐席类型，从无坐席、单人吧台到双人座、三人座，四级尺度全覆盖。

库房：北侧和南侧各放一个柜子，柜子宽度 = 库房 X 向长度 - 200（墙厚），实现尺寸动态适配。

4. 设备放置：精准定位，批量高效

区域划分完成后，就用 “放置设施” 系列模块布置家具，核心解决 “谁放哪” 的问题：

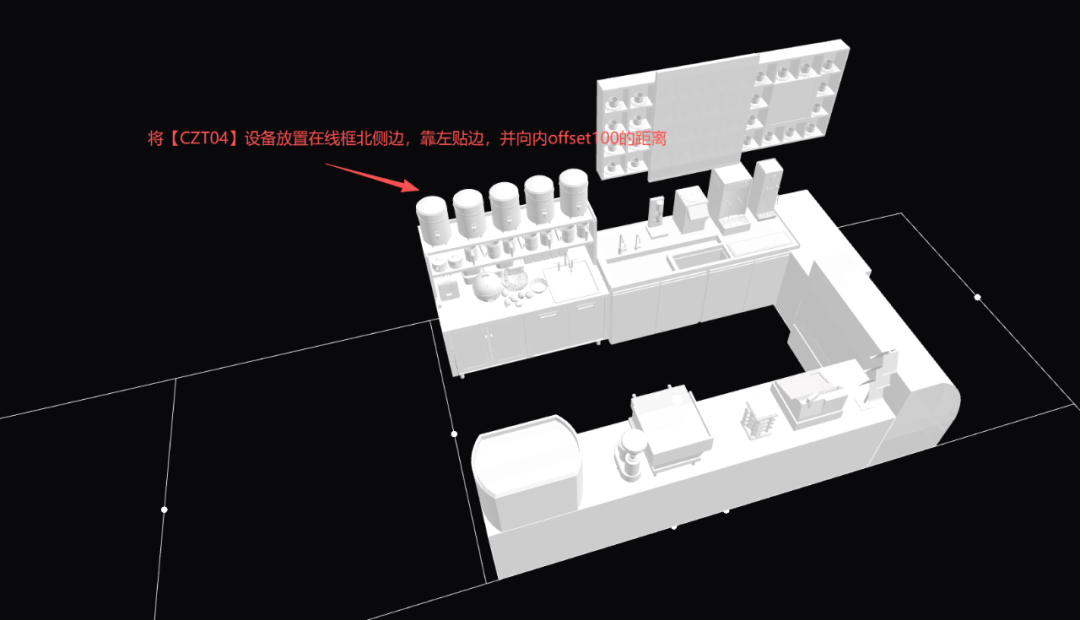

操作区：用 “放置设施” 模块，把指定设备（如 CZT04、CZT06）放在北侧边，靠左贴边并向内偏移 100 单位，还能通过 “手拉手”“背靠背” 等功能设置设备间关系。

下区：用 “放置设施阵列” 模块批量放座椅（YiZi1），沿南侧边阵列，向内偏移 100，设备最小间距 600，不用逐个放置，效率翻倍。

门与墙：最后用 “放置门” 模块在外轮廓东侧居中设门洞，设定墙高 3200、门洞高 2600、门宽 900，再显示墙体，完成整体框架。

三、开发关键：思路比代码更重要

这个 Demo 最值得借鉴的，不是复杂的语法，而是 “模块化拆解 + 动态适配” 的思路：

先定功能分区，再细化空间，避免盲目布置；

用 RPA 模块封装复杂逻辑，不用纠结底层代码，聚焦核心需求；

所有尺寸都动态关联，不管外轮廓怎么变，内部空间和家具都能自动适配。

四、其他方案

方案A：库房在空间一角

方案B：库房在空间尽端

五、方案效果图生成

插图：E3导出模型素模截图

塑模截图导入其他平台生成效果图一览：

如果你也想尝试空间自动化布置，不妨从这套思路入手，用 RPA 模块 “搭积木”，让复杂算法变得简单可控～

六、技术原理教学及交流

更多细节阐述，我们已经为大家准备好了~请一步E3-AI自动化工程制图论坛查看。

原文链接：https://e3.ncf-china.com/t/topic/91

软件获取链接：https://e3.noah-i.cn/

七、案例相关技术参考说明

一、核心模块概览

本手册聚焦 Demo 中关键的 4 类 RPA 模块，涵盖区域划分、设备放置、辅助功能三大场景，详细说明参数设置、触发条件及使用场景，方便直接套用开发。

二、模块详细使用说明

1. 区域切割模块（核心分区工具）

功能定位：将矩形线框按指定规则拆分为多个小矩形，用于大分区划分（如外轮廓拆分为后勤区、下区、左区）。

关键参数：

待切割对象：选择需拆分的矩形线框（如外轮廓 box2、后勤区）。

切割方位：可选东、南、西、北 4 个方向，决定从哪一侧向内切割。

切割距离：输入具体数值（如 2000、2800），表示从参考方向向内偏移的单位距离。

触发条件：根据外轮廓 width 数值触发 3 条数据流，对应不同切割距离（2800、3000 等）。

使用示例：切割方位设为 “西侧”、距离设为 2000，即从线框西侧向内偏移 2000 单位，拆分出两个小矩形。

2. 区域分析模块（空间数据支撑）

功能定位：获取目标区域的关键尺寸数据（如 X 向长度），为后续细化拆分提供依据。

关键参数：

分析对象：选择需测量的区域（如后勤区）。

输出数据：默认返回 X 向长度、Y 向长度、区域中心坐标等核心数据。

触发条件：用于后勤区细化拆分时，需先通过该模块获取长度，再判断切割数值（>7000 切割 1500，否则切割 500）。

使用示例：分析后勤区后，若返回 X 向长度为 7500，即按 1500 距离拆分为库房、操作区、点餐区。

3. 放置设施模块（单点设备布置）

功能定位：单个设备的精准放置，支持自定义贴边方式、偏移距离，适用于操作区设备、库房柜子等。

关键参数：

放置区域：选择设备所属功能区（如操作区、库房）。

布局方位：指定设备贴靠区域的哪一侧（东、南、西、北）。

贴边方式：可选靠左、靠右、居中三种对齐方式。

距线距离：设备向内偏移的距离（如 100，即离墙 100 单位）。

设施参数：录入设备面宽、进深、高度、模型名称（如 CZT04、柜子模型）、标高（默认 0）。

触发条件：区域细化完成后即可使用，无额外前置条件，支持 “手拉手”“背靠背” 等设备关联设置。

使用示例：在操作区放置 CZT04 设备，布局方位设为 “北侧”、贴边方式 “靠左”、距线距离 100，完成精准定位。

4. 放置设施阵列模块（批量设备布置）

功能定位：多个相同设备的批量布置，适用于座椅、排柜等需整齐排列的设施。

关键参数：

放置区域：选择批量布置的目标区域（如下区）。

布局方位：设备贴靠的区域侧边（如下区 “南侧”）。

设施参数：同 “放置设施” 模块（如座椅 YiZi1，面宽 350、进深 450）。

距线距离：整体向内偏移距离（如 100）。

最小间距：设备之间的间隔距离（如 600，避免拥挤）。

触发条件：下区、左区尺寸确定后，根据 Y 向长度判断坐席类型，再启动阵列布置。

使用示例：下区南侧布置 YiZi1 座椅，距线距离 100、最小间距 600，自动批量生成整齐排列的坐席。

5. 放置门模块（收尾辅助功能）

功能定位：设置门洞位置及尺寸，配合墙体显示完成整体框架。

关键参数：

放置区域：默认选择外轮廓线框。

布局方位：门洞所在侧边（如 “东侧”）。

贴边方式：门洞对齐方式（如 “居中”）。

尺寸参数：门宽（如 900）、门洞高（如 2600）、墙高（如 3200）、内 / 外偏距离（均设为 100）。

触发条件：所有区域设备布置完成后，最后执行该模块。

使用示例：外轮廓东侧居中设门洞，门宽 900、墙高 3200，内 / 外偏距离 100，完成整体空间闭合。

三、模块调用顺序 & 依赖关系

基础流程：参数录入 → 区域切割（大分区）→ 区域分析（细化分区）→ 放置设施 / 阵列（设备布置）→ 放置门（收尾）。

依赖关系：

区域分析模块需依赖区域切割模块的输出结果（如后勤区）。

放置设施类模块需依赖区域划分完成后的功能区（如操作区、下区）。

放置门模块需在所有设备布置完成后调用，避免遮挡冲突。
