英集芯IP2006H是一款应用于快充充电器、电源适配器等、氮化镓充电器等方案的多模式AC/DC反激控制器芯片。开关频率+谷底开通点同步抖动，抑制DCM振铃 EMI，减少安规X/Y电容，简化EMC认证。自动切换多种工作模式（如QR、CCM、LLC等），兼顾满载效率+轻载低功耗。提供丰富的保护功能和参数定制，支持5-20V输出电压范围，无需外部LDO，内置65V高压耐压，简化辅助绕组外围电路。最大输出100W，覆盖手机、平板、笔记本等设备的快充需求。采用SOT23-6封装，体积小巧，节省PCB空间，便于高密度设计。
一、产品定位：覆盖100W以下广泛应用的AC-DC主控芯片

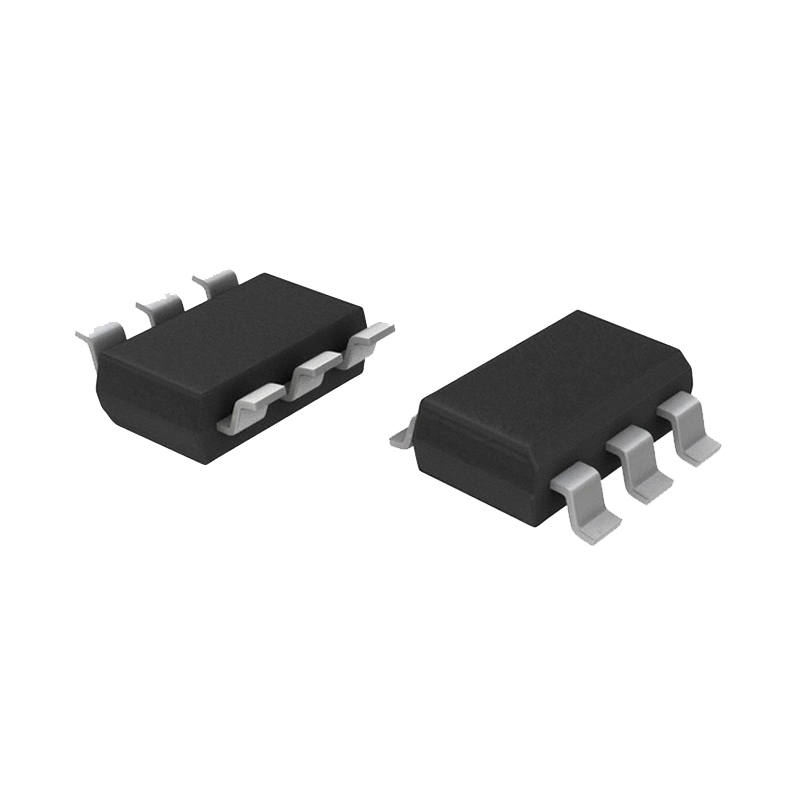

英集芯IP2006H是一款高性能多模式QR反激AC-DC主控芯片，具备高集成、高效率、低待机功耗的特点，适用于30至100W范围内的氮化镓及硅基快充充电器和电源适配器，可满足CoC V5与DoE VI等国际能效标准。芯片采用SOT23-6小型表面贴装封装，体积紧凑，有助于节省PCB空间，便于实现充电器产品的小型化和高密度设计。
在电气参数方面，IP2006H具备65V的VDD耐压能力，能够支持5至20V的输出电压范围，在此范围内无需外部LDO，进一步简化了电路设计。芯片适用于100W以下功率应用场景，覆盖手机、平板、笔记本电脑等多种设备的快充需求。同时，IP2006H支持全球通用的90至264V AC宽输入电压，可适配各国不同的电网标准，具备良好的国际通用性。
二、核心技术：多模式自适应与效率优化
IP2006H在技术架构上实现了多项创新性设计，使其在效率和稳定性方面表现较为突出。
多模式工作架构。与传统的单一模式AC-DC控制器不同，IP2006H集成了多种工作模式，包括限制频率QR（不锁谷底）、CCM+限制频率QR（不锁谷底）以及LL CCM+HL限制频率QR（锁固定谷底）等多模态工作方式。芯片能够依据不同的输入输出条件自动切换工作状态，从而在多种应用场景下保持较好的性能与效率，无论是在低功率便携设备充电器，还是高功率笔记本电脑适配器中，均可适用。
频率折返与谷底导通技术。IP2006H内置频率折返和谷底导通技术，可根据负载情况动态调节开关频率。在轻载时，通过降低开关频率减少开关损耗，提升轻载效率；在重载时，则通过优化开关频率控制温升，改善满载效率。同时，谷底导通技术使开关管在电压谷底时导通，有效降低了开关损耗，提升了系统整体稳定性。
突发模式与低待机功耗。IP2006H还具备突发模式，能够在轻载和空载状态下大幅降低待机功耗，满足CoC V5和DoE VI能效标准的要求，帮助终端产品在能效认证方面获得优势。
抖频技术优化EMI性能。芯片支持抖频技术，通过在频率和谷底开通附近进行抖动，优化了传导性能，尤其在DCM振铃频点的表现较为明显。该技术有助于降低电磁干扰（EMI），使充电器更容易通过相关的电磁兼容测试，符合各地区对电子产品电磁辐射的法规要求。
均衡的输入输出补偿。IP2006H具备均衡的输入输出补偿功能，可在较宽的输入输出范围内保持系统稳定。无论是输入电压波动还是输出负载变化，芯片均可通过自动调节补偿参数，确保输出电压与电流的稳定，为设备供电提供可靠支持。
三、灵活配置：OTP可编程定制化方案
与传统的模拟AC-DC控制器相比，IP2006H提供了丰富的可配置选项，客户可通过OTP（一次性烧录）方式进行参数的一次性配置，有效缩短开发周期，降低研发成本。
可配置的参数涵盖多个维度：驱动电压可选8V或6V以适配MOSFET或氮化镓器件；最高工作频率可根据不同应用场景选择，提供250KHz、333KHz、125KHz、167KHz等多种频率档位；工作模式可在纯QR模式、CCM+QR自然切换模式、HL QR+LL CCM模式之间自由选择。此外，QR模式的谷底锁定配置、抖频幅度、斜率补偿幅度以及Burst Mode的进出点均可灵活设定，使工程师能够针对具体应用场景精细调校电源性能。
四、全方位保护：确保系统安全可靠运行
作为一款面向消费电子市场的电源管理芯片，IP2006H在产品安全性方面构建了较为完善的保护机制体系。芯片具备Brown-in/Brown-out输入欠压/过压保护，能够有效应对电网波动带来的输入电压异常；输出过压保护与输出欠压保护可防止异常输出对后端设备造成损害；VDD过压保护为芯片自身的供电安全提供保障；输入过压保护应对电源输入端的异常高压；过热保护则在芯片温度超过阈值时自动采取防护措施。此外，芯片还支持参数定制的过功率保护，能够在功率超出设计规格时实施自动限流或关断，且故障解除后可自动恢复，为终端产品的长期可靠性提供了有效保障。
五、产品生态：一站式全套解决方案
英集芯是行业内为数不多能够提供从AC-DC到DC-DC全链路一站式解决方案的企业。IP2006H作为核心主控芯片，可与英集芯的同步整流芯片（如IP2002TS、IP2008）和快充协议芯片（如IP2723T、IP6550、IP2233等）无缝协同，为客户提供完整的AC-DC快充套片方案。这种高度集成的产品生态能够有效简化客户的设计制造周期，降低研发成本，提升量产效率和产品良率，助力品牌快速抢占市场先机。
六、总结与展望
英集芯IP2006H作为一款高性能多模式反激控制器，凭借多模式自适应架构、频率折返与谷底导通技术、灵活的OTP可编程定制能力、完善的保护机制，以及外围元件精简的应用优势，已成为100W以下快充电源适配器领域的代表性芯片。在当前氮化镓快充技术快速发展、消费电子产品对更高功率密度和更低待机功耗持续追求的背景下，IP2006H凭借其全面的技术优势和可靠的产品性能，正在助力越来越多的快充产品实现性能提升。随着英集芯在电源管理芯片领域的持续深耕和技术创新，IP2006H系列芯片将在更广阔的应用场景中发挥更加重要的作用。
