电机三角形接法与星形接法：三相电机的“双模式”选择

三相异步电动机的绕组连接方式，直接影响其运行性能。常见的星形接法（Y接）和三角形接法（Δ接），是电机适配不同工况的关键“密码”。

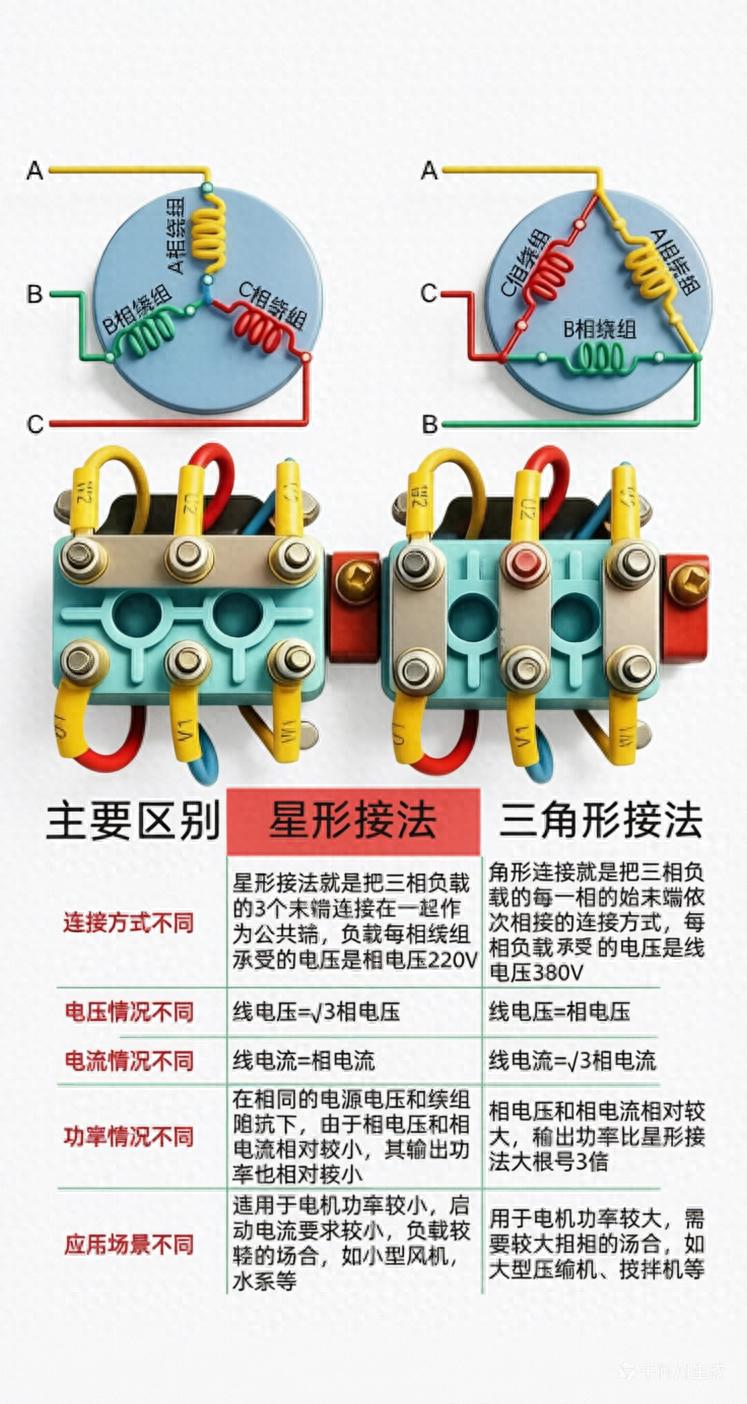

连接逻辑：从“公共端”到“首尾环”

- 星形接法：将三相绕组的末端（如U2、V2、W2）短接为“公共端”，始端（U1、V1、W1）分别接三相电源。此时每相绕组承受的是相电压（我国工业电网中约220V）。

- 三角形接法：把三相绕组“首尾相连”形成闭合回路（如U1接V2、V1接W2、W1接U2），再将三个连接点接入三相电源。此时每相绕组直接承受线电压（我国工业电网中380V）。

核心差异：电压、电流与功率的“连锁反应”

- 电压与电流：星形接法中，线电压=√3×相电压，但线电流=相电流；三角形接法则相反，线电压=相电压，但线电流=√3×相电流。

- 功率输出：相同电源下，三角形接法的相电压、相电流更大，输出功率约为星形接法的3倍，能提供更强的动力。

场景适配：“小马拉轻车”与“大马拉重车”

- 星形接法：因启动电流小、负载能力弱，适合小型设备（如家用风机、水泵），或大功率电机的“降压启动阶段”（先星形启动降低冲击，再切换三角形运行）。

- 三角形接法：凭借高功率、大扭矩，用于重载设备（如工业压缩机、搅拌机），满足持续高负荷需求。

理解两种接法的本质区别，才能为电机选对“工作模式”，让设备既安全又高效地运转~
