电子器件的历史，是一部栅极对电子的驯化史。从真空管到MOSFET到FinFET，所有有源器件的灵魂都是那个控制端——栅极。栅极加电压，沟道里的电子就变多或变少，电流就开或关。这背后的物理是电容：栅极和沟道之间靠电场耦合，单位电压能诱导多少电荷，由栅极的几何电容决定。这是所有数字逻辑的物理地基。
但地基有裂缝。栅极电容是纯经典电磁学的产物——它只和栅极面积、介电层厚度和介电常数有关。你想让栅极更有效，就得把氧化层做得更薄，或者把栅极面积做得更大。氧化层薄到一纳米，量子隧穿开始漏电；栅极面积大到和沟道一样宽，芯片上就塞不进多少晶体管。经典电容的极限，正在逼近。
加州大学洛杉矶分校和河滨分校的联合团队在《自然·电子学》上发表了一项工作，找到了一种超越这道极限的物理机制。他们用的不是更薄的氧化层，不是更高介电常数的材料，而是一种准一维材料——正交晶系三硫化钽。在这种材料里，电子不是独立的个体，而是集体行动——它们和晶格振动耦合在一起，形成了一种叫电荷密度波凝聚体的量子有序态。栅极电压加在这种凝聚体上，诱导出的电荷变化，比单纯几何电容预言的高出了一到两个数量级。
不是拉单个电子，是推一座集体晶格电荷密度波是强关联量子材料里最经典的集体电子态之一。在准一维导体里，电子和晶格振动的耦合极强——电子排成周期性的电荷密度条纹，晶格同时被畸变锁定在相同的周期上。整条原子链上的电子和原子不再各自独立运动，而是作为一个巨大的集体量子态在振荡。费米面上打开带隙，电荷密度波凝聚体成为一个巨型的、可被电场整体平移的量子物体。
常规栅极拉的是单个电子：你加一伏特电压，沟道里多出几十万个电子，每个电子都是独立被拉过来的。但在电荷密度波凝聚体里，栅极拉的不是一堆独立电子，而是整个凝聚体的集体相位。电子和晶格的耦合把栅极的力放大——电场不仅推动了电子，也推动了已经和电子锁在一起的晶格畸变。这个集体平移比单独拉电子需要的能量小得多，因为凝聚体内部的电子-声子耦合已经把势垒削平了。
论文通讯作者塔赫里和蒂特在论文中写道：“栅极引起的凝聚体电荷密度变化，超过了基于几何栅极电容的预测值，幅度达到一到两个数量级。增强的栅极效应源于电场与电子-晶格凝聚体的耦合，这种耦合通过集体电子行为放大了栅极响应。”
团队通过实验测量了器件的量子电容，并建立了栅控电荷密度波器件的完整能带图。量子电容是电荷密度波凝聚体对栅极的“内禀电反应”——它不再由氧化层厚度和面积决定，而是由凝聚体的集体激发谱决定。量子电容可以远大于几何电容，这就是栅极效率被放大一到两个数量级的物理根源。
低功耗电子的新砖块这项发现最直接的应用方向，是低功耗电子器件。传统晶体管有一个不可逾越的物理极限：亚阈值摆幅。室温下，晶体管从关闭状态切换到开启状态，栅极电压至少需要改变约60毫伏才能使电流变化一个数量级。这是热力学给所有经典电荷控制器件戴上的枷锁，不管你把氧化层做得多薄、栅极堆成什么形状，都无法突破。
电荷密度波凝聚体提供了绕过这道枷锁的可能。因为栅极控制的不再是单个电子的热激发越过势垒，而是整个量子凝聚体的集体平移。栅极响应被量子电容放大，意味着更小的电压变化就能产生更大的电荷态改变。功耗可以断崖式下降。
这不是第一个基于电荷密度波的电子器件方案。过去几十年，物理学家反复尝试用CDW材料做开关、振荡器和存储器。但过去的栅极效率并没有超越几何电容——因为过去的器件用的是准二维或三维CDW材料，CDW凝聚体和栅极之间的静电耦合仍然服从经典电磁学。准一维o-TaS3的突破在于，在极细的链状结构里，CDW的集体模式和栅极电场的耦合被放大到了几何电容无法解释的程度。论文中提到的10到100倍增强，是对整个器件物理模型的重写，不是对某一项参数的微调。

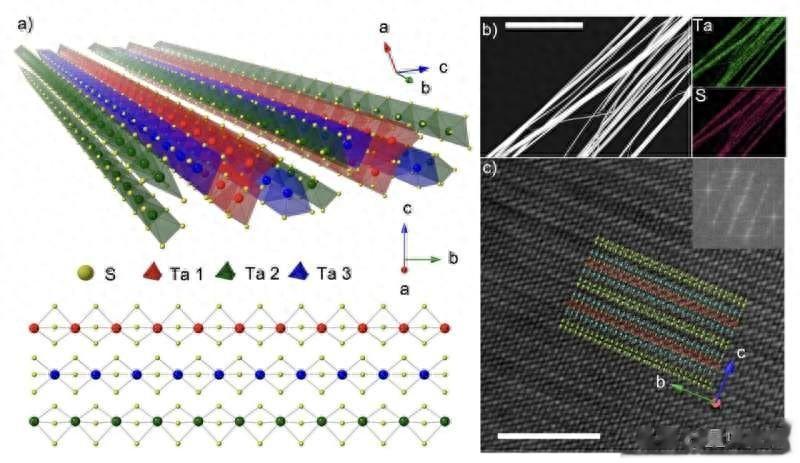

团队同时展示了o-TaS3作为高质量CDW材料在电子显微镜下的结构表征——原子排列清晰，硫和钽的元素分布均匀。他们不是在处理一堆缺陷和杂质拼成的脏材料，而是在处理一个已经可以进入标准半导体工艺讨论范畴的、结构明确的量子材料。
这项工作目前是单器件级别的演示。从单器件到集成电路，中间隔着材料生长均匀性、器件一致性、开关速度、寿命测试等一系列工程鸿沟。但它的意义不在“明天就替代晶体管”，而在指明了一条路：量子材料的集体电子模式，可以成为超越经典电容极限的栅极物理基础。当最先进的环栅晶体管还在为每一纳米的氧化层厚度和每一分介电常数而挣扎时，一条被电场轻轻推了一下就整体滑移的电荷密度波链，已经给出了一个完全不同量级的答案。
