‍在射频微波系统中，射频衰减器是射频和微波电路及系统的基本组成部分。在射频测试与系统设计中，衰减量 dB 与功率电平的换算是最常用、最基础的计算。今天我们就来详细了解一下dB值与功率电平之间的换算。

dB

dB（分贝）并不是一个绝对的功率单位，而是一个对数比值，用来描述两个功率值之间的相对关系。在射频衰减器中，衰减量通常用dB表示，其计算公式为：

这个公式告诉我们，衰减器并不是“吃掉”固定瓦数的功率，而是按比例“压缩”信号。例如，一个10dB的衰减器，意味着输出功率是输入功率的十分之一；20dB则是百分之一。

从dB到实际功率

很多工程师在实际操作中，我们可以将上述公式变形：

以3dB衰减器为例，所以1W输入后，输出约为0.5W。6dB衰减器则对应四分之一，即0.25W。记住几个常用值：3dB ≈ 1/2，6dB ≈ 1/4，10dB = 1/10，20dB = 1/100，30dB = 1/1000，能快速估算功率变化，避免每次都要按计算器。

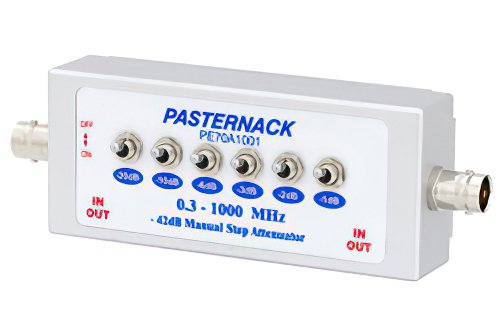

0 ~42 dB拨钮步进式衰减器， 75 欧姆 BNC 母头转 75 欧姆 BNC 母头， 额定功率1W，DC~1，000 MHz

为什么需要精确控制？

在测试系统中，过高的信号可能损坏敏感的接收机前端；而在发射链路中，功率过高则可能违反频谱规范。衰减器通过精确调节dB值，确保信号在安全、合规的范围内工作。

实际选型时，除了衰减量，还需关注频率范围、驻波比、功率容量和连接器类型。例如，在高频段（如毫米波），衰减器的性能会随频率变化，驻波比可能恶化，影响测量精度。这时候，选择一款在全频段内性能稳定的衰减器就显得尤为重要。

注意事项：

1）注意功率余量：衰减器的额定功率是指它能承受的最大输入功率，而非输出功率。若输入10W，即使衰减20dB（输出0.1W），衰减器本身仍需承受10W的功率，选型时务必留有余量。

2）级联衰减：多个衰减器级联时，总衰减量为各段dB值之和，但总驻波比会累积，可能影响系统匹配。

3）温度影响：高功率下衰减器发热，可能导致阻值漂移，衰减量变化。在精密测量中，应选择温度系数低的型号，或进行预热稳定。

理解dB与功率的换算，不仅是公式记忆，更是对射频信号行为的直觉培养。当你能在脑海中快速完成“10dB → 十分之一”“3dB → 一半”的转换，调试效率自然提升。而选对衰减器，比如Pasternack那些经过严格测试、参数透明的衰减器产品，则能让你的控制更可靠，少走弯路。
