浅埋式 219*2000阳极
该阳极是西气东输浅埋阳极地床的核心部件，219mm为阳极外部钢套管外径，2000mm为阳极整体长度。其阳极体选用含硅14%-16%的高硅铸铁材质，部分型号添加1%-3%的铬来强化耐氯腐蚀能力，表面形成的SiO₂保护膜能抵御土壤中各类腐蚀性介质侵蚀。它采用预包装设计，钢套管内部填充含碳量超85%的焦炭填料，搭配网孔状不锈钢导气管，可及时排出阳极反应产生的气体，避免气阻影响电流传输。施工时仅需开挖15 - 30cm深的浅坑，放入阳极后，保证焦炭填料上下部厚度大于150mm、四周大于100mm并夯实，再完成回填密封即可。在西气东输三线甘肃段，该规格阳极单组保护范围达35公里，助力土壤电阻率改善率达78%，接地电阻成功降至0.8Ω。

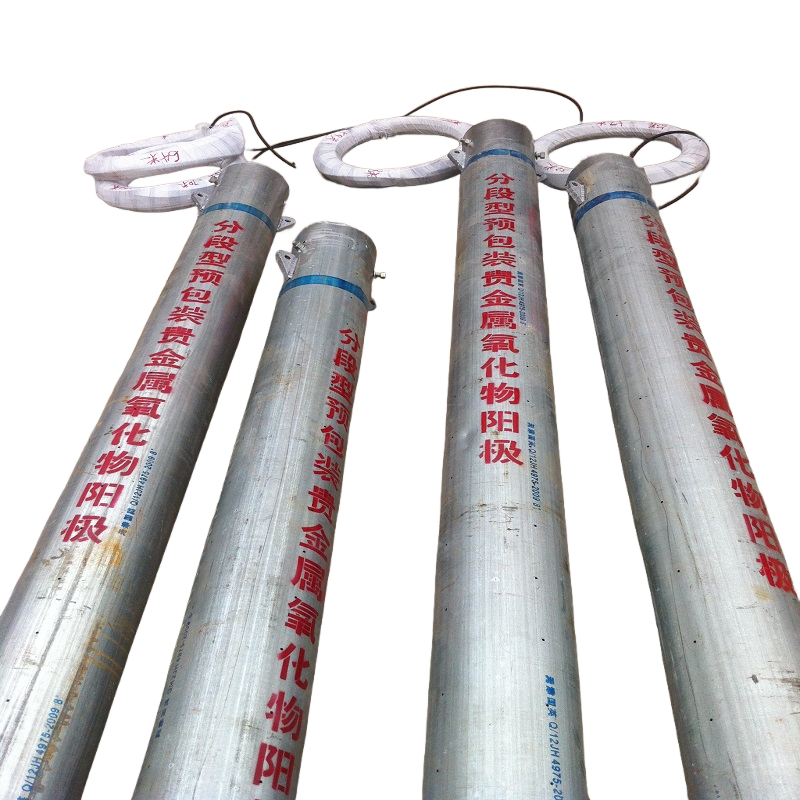

深井贵金属氧化物阳极
这类阳极主要适配西气东输中沙漠、冻土等高原电阻率区域的深井阳极地床，通常以钛为基体，表面烧结铱、钽等贵金属氧化物涂层，这种组合在高氯环境中涂层消耗速率仅 0.002mm /年，寿命较传统硅铁阳极提升5倍。其常采用分段式设计，多支管状阳极通过连接件串联成阳极串，装入219mm规格的无缝钢套管，内部填充粒径2 - 5mm的高纯度冶金焦炭填料，密实度不低于90%，以此构建低阻导电通路。它垂直埋设于15米以下的地下深层，能接触低电阻率湿土层，使接地电阻较传统浅埋阳极降低40%-60%，且电场可沿管道轴向和径向均匀扩散，让保护电位波动控制在 ±0.1V以内，减少保护盲区。在西气东输部分偏远路段，这种深井阳极通过智能监测模块实时追踪自身消耗率，将维护频率从3年/次降至5年/次。
贵金属氧化物阳极接线箱
它是整个阳极地床的电流汇流与连接枢纽，多采用 304不锈钢材质制作，具备良好的防爆和耐腐蚀性能，适配西气东输户外复杂的野外环境。箱体内部通常配备8个铜制接线柱，方便多组阳极引线接入，浅埋阳极和深井贵金属氧化物阳极的引出电缆会通过放热焊接处理接头后接入箱内，再汇集成主缆连接至恒电位仪。接线箱一般安装在地表且固定稳固，箱体下部常搭配DN100镀锌管作为穿线管和支架，部分还会预留参比电极线缆接口，便于工作人员集中检测各阳极的电流、电压参数。接线时需保证电缆与接线柱用纯铜端子可靠连接，且导通测试中电阻不超过0.1Ω，以此保障整个保护系统的电流传输稳定。
三者协同与工程适配价值
浅埋式 219*2000阳极与深井贵金属氧化物阳极常根据西气东输不同路段的地质条件搭配布设，靠近城镇、空间受限的区域用浅埋阳极，偏远高电阻率区域用深井阳极。所有阳极的引出线统一接入阳极接线箱，工作人员可通过接线箱便捷管理和调控电流分配。这种组合模式让西气东输管道的杂散电流干扰降低60%-80%，管道腐蚀速率大幅下降，同时标准化的组件和便捷的连接方式，使阳极地床安装周期缩短40%以上，大幅降低了工程施工与后期运维的综合成本。
