射频滤波器作为射频系统中必不可少的关键部件之一，主要是让需要的频率信号通过而反射不需要的干扰频率信号。今天就一起来了解一下射频滤波器如何测试。

一、 定义

在射频/微波系统中通常需要把信号频谱中有用的几个频率信号分离出来而滤除无用的其他频率信号，完成这一功能的设备称为滤波器。射频/微波滤波器是指在通带范围在射频与微波频段的滤波器。

在无线通信系统中，滤波器是一种关键的射频部件。

滤去镜频干扰、衰减噪声，频分复用

用于高性能的振荡、放大、倍频、混频电路

有效的宽频带阻抗匹配网络和耦合结构

二、如何测试

可以使用LCR电桥、数字万用表、频谱分析仪/跟踪发生器或矢量网络分析仪（VNA）以多种方式测试射频滤波器。对于由分立元器件制成的滤波器，可以使用LCR电桥来确保所使用的分立元件（电感器、电容器和电阻器）尽可能匹配滤波器的设计值。这可能是一个关键步骤，因为与滤波器的电感、电容或电阻设计值的任何偏差都可能显著影响滤波器的频率性能。因此，数字万用表也可以用来测试某些分立滤波器元器件的电阻和电容。

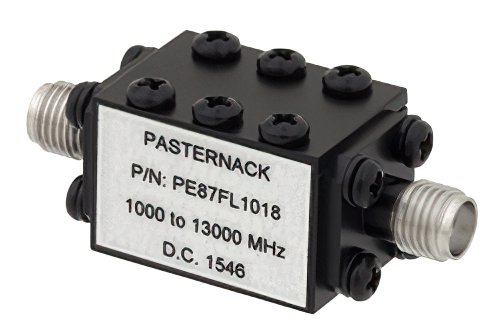

7 阶高通滤波器， SMA 母头， 1 GHz ~13 GHz

如果跟踪发生器将信号馈送到被测滤波器，并且在滤波器的输出端连接了频谱分析仪，如果跟踪发生器、频谱分析仪和互连布线正确校准，那么可以相对准确地测量滤波器的频率响应。滤波器对频率的传输响应可以揭示插入损耗、衰减/抑制、百分比带宽、通带频率和通带/阻带纹波。但是，这种设置不能测量滤波器响应的相位或反射部分，只能测量传输部分。

针对这种情况，可以使用矢量网络分析仪（VNA）进行完整的2 个或多个端口矢量网络分析。矢量网络分析仪（VNA）可以产生更准确的滤波器响应测量，但是仅适用于微弱信号电平。通过这种方式，可以测量滤波器行为的群延迟和其他与相位相关的响应方面。

峰值功率和连续/平均功率处理测量更有可能使用信号发生器、放大器、定向耦合器、功率计和终端进行测量。有些矢量网络分析仪（VNA）具有更大的动态范围和功率处理能力，可用于测量某些滤波器的峰值功率和/或连续/平均功率电平。

在某些情况下，可以使用示波器和信号发生器，通常与低频滤波器一起使用，测量滤波器的时域性能。因此，可以使用傅立叶变换计算频域信息。
