平面传输线主要用于在绝缘的平面基板上传输各种模拟、射频和数字信号，频率从千赫兹到几百G赫兹不等。平面传输线的常见类型有平面传输线带状线、悬浮带状线、微带线、共面波导、槽线和镜像线等。每种类型的平面传输线都具有不同的主要传输模式、最大频率、特性阻抗范围和空载Q因数。今天我们来了解带状线特性阻抗及其计算器。

带状线是一种平面传输线路结构，与微带线类似，但在导体形状和介质选择上有所不同。带状线在两个接地面之间，并由电介质材料包围的中心导体组成。导体通常是一条宽带较宽的金属带，厚度较薄，介质可以是聚四氟乙烯等。地面一般采用金属层，作为带状线的底部。

带状线的电磁特性与微带线类似，也有TEM模式和TE模式。TEM模式是指电磁波既不沿着导体方向传播，也不沿介质方向传播，而是沿着带状线的平面方向传播。TE模式是指电磁波仅沿着带状线的平面方向传播。

带状线的阻抗也可以通过调整导体宽带、介质厚度和介电常数等参数来实现不同的阻抗匹配。常见的带状线阻抗有50欧姆和75欧姆等。

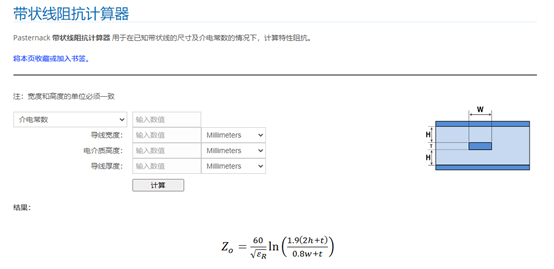

在射频电路及高速数字电路设计的过程中，传输线阻抗控制必不可少。Pasternack 带状线特性阻抗计算器是根据给定带状线的尺寸（线宽和厚度），PCB板材的相对介电常数εr ，便可以快速地计算出带状线的特征阻抗Zo。可以使用此计算器，设计过程中事半功倍。
