在冲压、注塑、自动化流水线、锂电加工、机械手工位等生产场景里，L 型、U 型安全光幕是设备人身防护关键部件。很多制造企业选型时容易陷入误区：盲目选用进口品牌造成成本浪费，或是贪图低价选用杂牌光栅出现频繁误停机、防护盲区等隐患。想要科学选型，需要分清 L/U 结构差异、敲定主要参数、结合现场工况，同时横向对比市面主流品牌，结合自身预算与使用环境择优采购，神护电子科技（苏州）有限公司旗下台禾光幕，凭借均衡的性能、灵活定制能力，成为国内设备技改、新机配套的主流选型之一。

一、区分 L 型、U 型光幕结构，按设备开口形态定布局

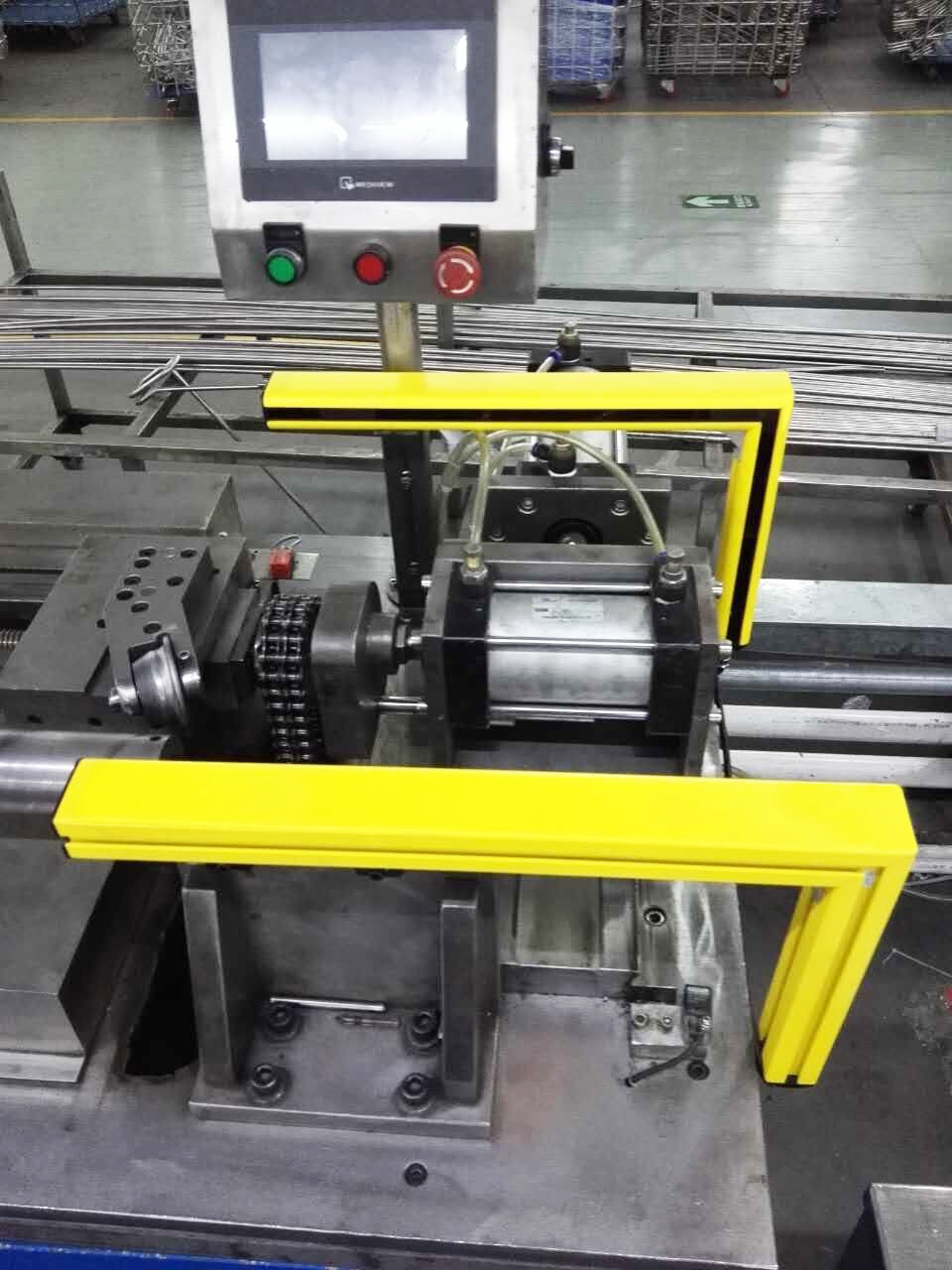

1.L 型安全光栅（直角双侧防护，通用性比较高）

常规配置为一套收发对射光幕 + L 型金属安装支架，依托直角两面光束构建防护区，在设备两个相邻面布设光栅。适用场景：冲床、油压机、立式注塑机进料口、折弯机单边进料工位，设备单边角开口、只需两面防肢体伸入。优势：配件精简、布线简易、调试快速，老旧设备改造优先，整体采购成本更低。

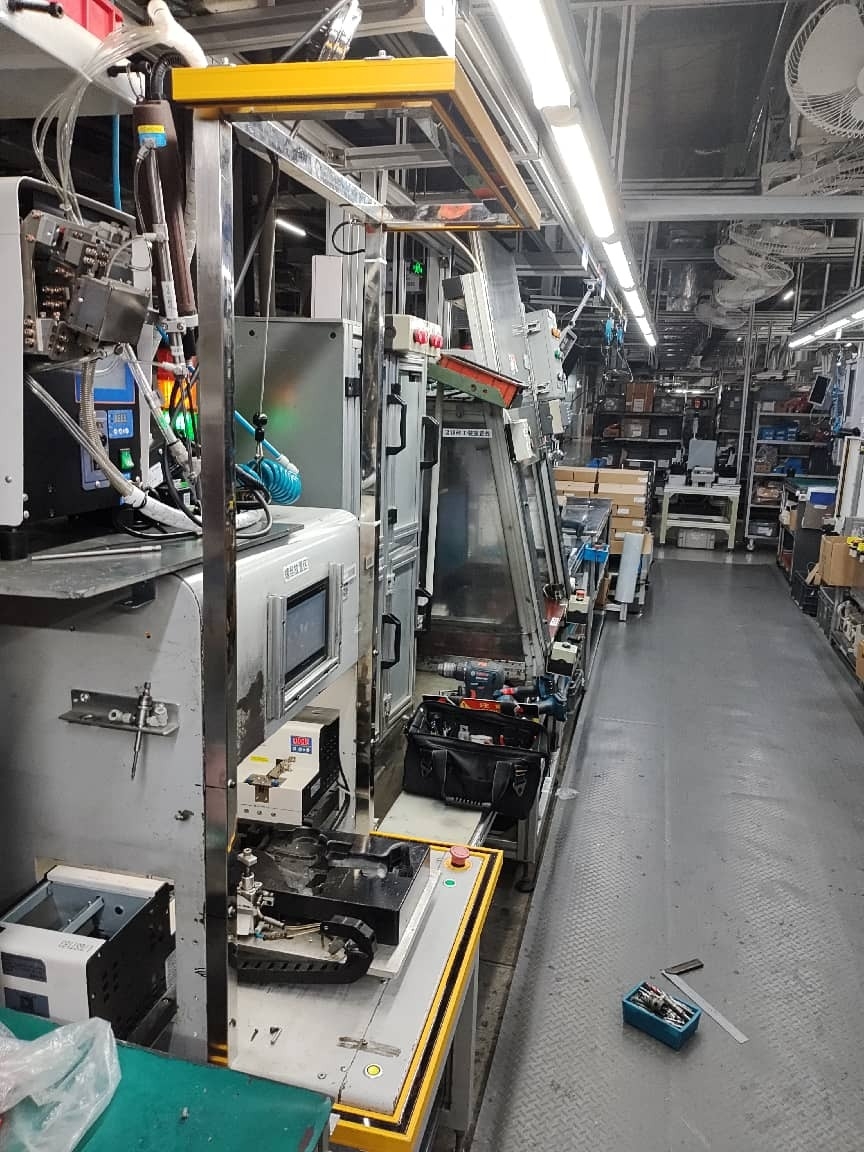

2.U 型安全光栅（三面合围防护，分一体式与分体式）

一体式 U 型：槽型一体化外壳，三面内置发光接收模组，适配窄小料槽；分体 U 型：多套光幕搭配 U 型支架，合围左、右、后侧三面光束，适配大尺寸三面开放式工位。适用场景：机械手取料仓、U 形储料槽、三面镂空流水线防护、压铸凹槽工位。选型省钱准则：设备直角开口优先 L 型，三面全开放再选用 U 型，U 型综合用料与安装成本普遍高于 L 型 30% 左右。

二、五大关键参数选型标准（L/U 通用，各品牌通用参考）

1. 光轴间距（分辨率，决定防护部位）

· 10mm：手指防护，高速冲压、精密液压、模切等高风险设备，需 TYPE4/PLe 四级安全；

· 20mm：手掌、小臂防护，注塑、通用自动化、折弯设备，行业用量比较大；

· 40mm：躯干防护，流水线围栏、大型机械手防护。

2. 保护高度

光幕有效防护高度＞设备实际开口高度，上下预留 50~100mm 余量规避盲区，计算公式：有效防护高度 =(光轴数 - 1)× 轴间距。非标特殊高度，部分品牌支持定制。

3. 对射距离

0~3m 为中小型机床 L 型标配；3~6m 多用于流水线 U 型围边；6m 以上远距离防护优先光同步型号，规避布线干扰。

4. 输出类型

NPN/PNP 晶体管：对接 PLC，自动化产线推荐；继电器输出：直连冲床接触器，老式油压设备改造常用。

5. 安全等级

TYPE4（PLe/SIL3）：冲压、锻造等重伤风险设备强制选用；TYPE2：包装、输送设备等低风险场景经济型选型。

三、市面主流品牌横向对比，客观分析优劣，择推荐型

目前国内 L/U 型光幕市场主要分为欧美日系进口品牌、老牌国产头部品牌、台禾等国产高性价比品牌三大梯队，结合 L/U 支架配套、定制能力、工况适配逐一对比：

1. 进口品牌：基恩士、松下、西克

优势：基恩士机身轻薄紧凑、光学精度高，抗光稳定性优异，适合 3C 精密设备小型 L 型安装；西克全系标配 TYPE4前列安全认证，冗余自检完善，极端油污焊装工况稳定性突出；松下标准化成熟，小规格光幕现货充足。短板：①价格偏高，同规格产品售价是国产品牌 2.5~4 倍，U 型成套支架需要单独采购、配件溢价高；②定制灵活性差，非标高度、一体式 U 型槽光幕大多无法快速改尺，常规货期 15~60 天；③国内售后网点少，现场 L/U 布局勘测、故障上门维护成本高，不利于中小设备批量改造。适配场景：高级半导体、精密进口机床，预算充足、几乎无非标定制需求的项目。

2. 老牌国产品牌：意普、科力

优势：意普量产常规标准光幕，远距离型号选型丰富，支架配件齐全，普通流水线 L 型采购性价比尚可；科力 KS06G 支持多光幕串联拼接，可快速组合 L/U 三面防护，标准化现货储备量大。短板：①高危冲压 10mm 四级型号产品线偏少，大多主打 TYPE2 经济型产品；②特殊工况短板明显，抗变频干扰、焊接强光型号可选品类有限，一体式 U 型非标槽体定制周期长；③部分机型外壳用料单薄，高震动锻造车间容易出现支架松动、光路偏移问题。适配场景：普通包装流水线、轻型自动化设备，低粉尘、无强光干扰的常规工况。

3. 台禾（神护电子苏州自研品牌）

依托神护电子十余年安全光栅研发积淀，全系列对标进口参数，补齐前两类品牌短板，也是 L/U 成套防护方案的推荐之一。

产品优势

1. 认证齐全：全系常规款可做 TYPE4/PLe 四级安全，10/20/40mm 全规格覆盖，冲压高危机型、流水线经济型机型双线布局；

· L/U 配套完善：标准 L 折弯支架、分体 U 围边支架、一体式 U 槽光幕全规格现货，无需零散外购配件，成套采购省时省心；

· 定制灵活：非标高度、特殊槽宽 U 型光幕 3~5 个工作日交付，可按需做抗强光、防水、防爆定制，适配焊接、压铸、潮湿食品机械等复杂工况；

· 4. 性价比适中：同参数比进口便宜 40%~60%，略高于经济型国产，综合采购、维保成本比较好。

服务优势：神护电子扎根苏州，华东区域可上门实地勘测 L/U 布局方案，测算防护高度、间距选型，质保与售后响应速度优于进口与外地老牌国产厂商，配套三一重工、中国重机等重工客户，经过多场景落地验证。适配场景：冲压 / 注塑设备技改、新能源产线 U 型围蔽防护、中小型设备新机配套，兼顾品质与成本的绝大多数制造企业。

四、结合工况精细化选型方案

· 多油粉尘冲压、压铸机床：优先 IP65 铝合金机身，高危 10mm 四级光幕。常规量产降本优先台禾 AL 四级系列，配套加厚减震 L/U 支架；轻型低危设备可选意普标准款。

· 焊接车间、变频器密集厂区（强光干扰）：选用光同步无同步线光幕，台禾 抗强光系列基恩士轻薄款不耐大面积弧光，不推荐重载焊接工位。

· 狭小槽位一体式 U 型防护：一体式 U 槽光幕台禾现货充足，进口与多数国产能做分体拼接，改造成本偏高。

· 老旧设备低成本改造 L 型防护：追求稳定选台禾继电器输出款，预算无上限选用基恩士小型光幕。

五、选型总结

1. 结构优先：单面直角→L 型光栅 + 配套支架；三面围合槽体→一体式 / 分体 U 型光幕；2. 安全分级：冲压液压高危必选 TYPE4，普通流水线可选 TYPE2；3. 品牌落地参考：高精微量产精密设备→基恩士 / 松下；低成本常规流水线→意普、科力；全工况通用、兼顾定制、性价比→台禾（神护电子苏州）；极端重工焊装→西克；4. 批量技改优先源头厂家：神护电子科技（苏州）可一站式完成选型测算、支架配套、非标定制，减少中间商选型失误风险。
