践行者初中物理电学典题详解第683题

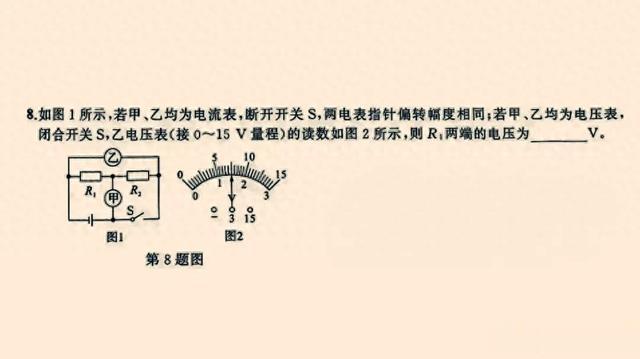

8.如图1所示，若甲、乙均为电流表，断开开关S，两电表指针偏转幅度相同；若甲、乙均为电压表，闭合开关S，乙电压表（接0~15 V量程）的读数如图2所示，则R1两端的电压为______V.

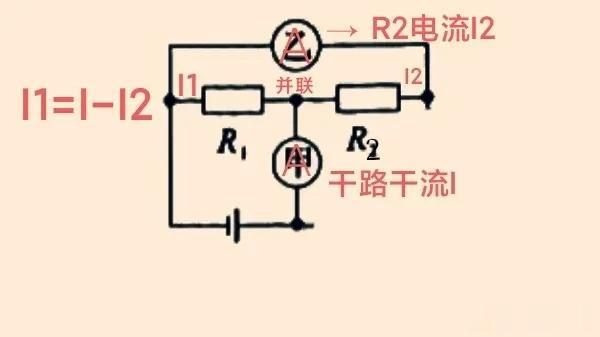

解析:1当甲、乙两表为电流表，且断开开关S时:

1.1分析电路图可知:

①R1与R2并联，

②A甲测量干路电流I，

③A乙测量R2支路电流I2；

1.2由题意可知:两个电流表指针偏转幅度相同，

则I=0.1A×n，I2=0.02A×n，

I1=I-I2=0.08A×n，

R1:R2=I2:I1=1:4；

2当甲、乙均为电压表，且闭合开关S时：

2.1分析电路图可知:

①R1与R2串联，

②V甲测量R2两端电压U2，

③V乙测量电源电压U；

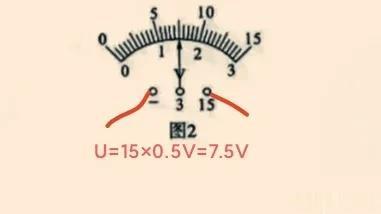

由题意可知:V乙的示数如图2所示，

读表可知:U=7.5V，

又由串联分压原理可知:

R1两端电压U1=U×R1/(R1+R2)

=U×R1/(R1+4R1)=7.5V×1/5=1.5V。
