‍在射频系统中，射频振荡器是最基础的器件之一，它可以将直流功率转化为射频功率，在特定的频率点建立起稳定的正弦振荡，成为所需的射频信号源，并能够对频率调谐的辅助以及其他功能。在实际应用中，如振荡器输出的谐波分量超标，不需要的频率成分就会串入相邻信道，造成邻道干扰（ACI），从而抬高邻道的底噪，严重时甚至会阻塞接收机，导致误码率飙升。今天我们就来详细说说如何抑制。

谐波的来源主要有两个方面。一是振荡器内部有源器件的非线性特性，晶体管在放大或维持振荡时，不可避免地会产生基波整数倍的频率分量，比如二次、三次谐波。二是时钟信号的馈通，特别是在锁相环（PLL）结构中，参考时钟的谐波可能通过电源或衬底耦合到输出端。这些谐波一旦幅度超过系统指标（例如要求二次谐波低于主波 -40 dBc），就会在频谱上形成明显的杂散峰。

当这些谐波落入邻道带宽内，干扰机制主要是直接的频谱混叠，谐波本身就在邻道频点上，接收机前端滤波器无法将其滤除，直接进入混频器。还有就是互调产物，谐波与系统内其他信号在非线性节点（如混频器、放大器）发生交叉调制，生成新的频率分量恰好落在邻道内。这种间接干扰更难排查，因为它依赖于多个信号的共存。

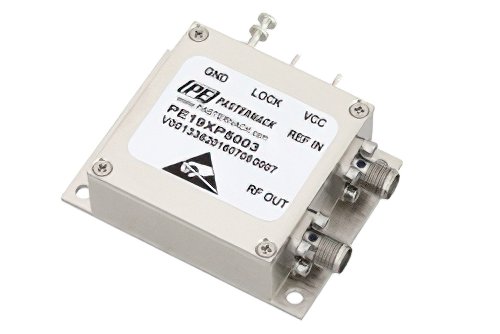

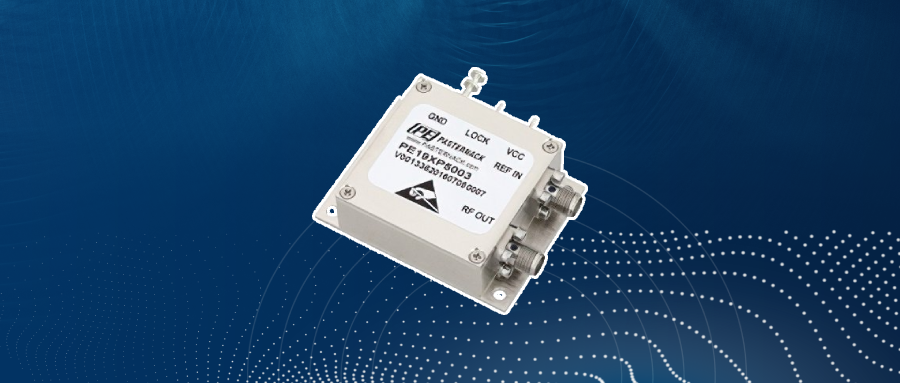

100 MHz 锁相晶体振荡器，外部参考 10 MHz ，相位噪声 -150 dBc/Hz，SMA

抑制谐波对邻道的干扰，得从源头和路径两方面下手。

在振荡器选型阶段，除了关注相位噪声，还要看谐波抑制指标。如振荡器在规格书中通常会标注二次和三次谐波的典型值，选型时直接对比可以省去大量后期调试工作。如果现成产品的谐波指标不满足要求，就得考虑外加滤波。

滤波器设计是抑制谐波最直接的手段。在振荡器输出端加一个带通或低通滤波器，把谐波衰减到安全水平。设计时注意滤波器的带外抑制斜率，对于二次谐波，通常需要 30 dB 以上的抑制量。如果空间允许，用两级滤波器级联效果更好，但要注意阻抗匹配，避免反射引起振荡器频率牵引。

PCB 布局对谐波辐射的影响常被低估。振荡器输出走线应尽量短，远离敏感信号线，必要时用地过孔做屏蔽墙。电源引脚的去耦电容要紧贴放置，高频谐波容易通过电源线传导出去，在电源入口加一个磁珠配合小电容可以吸收这部分能量。接地平面的完整性也很关键，地平面上的缝隙会成为天线，把谐波辐射到空间里。

系统级调试阶段，频谱监测必不可少。用频谱仪或内置的频谱扫描功能，观察邻道内的杂散分布。如果发现谐波幅度随温度或电源电压变化，说明振荡器的工作点偏移了，需要检查偏置电路的稳定性。对于 PLL 结构，还可以尝试调整环路带宽，让参考时钟谐波被环路滤波器更好地抑制。
