说明：本文华算科技主要介绍内建电场在材料内部产生定向驱动力的物理含义，围绕固定电荷、空间电势、场方向、载流子漂移、极化响应和实验信号展开。
为什么叫“内建”电场？
内建电场指材料自身结构和接触状态生成的电场。它不依赖外部电源持续施加电压，正负电荷在空间中的分离维持局部电势差。电势沿坐标改变时，电场线沿梯度展开。

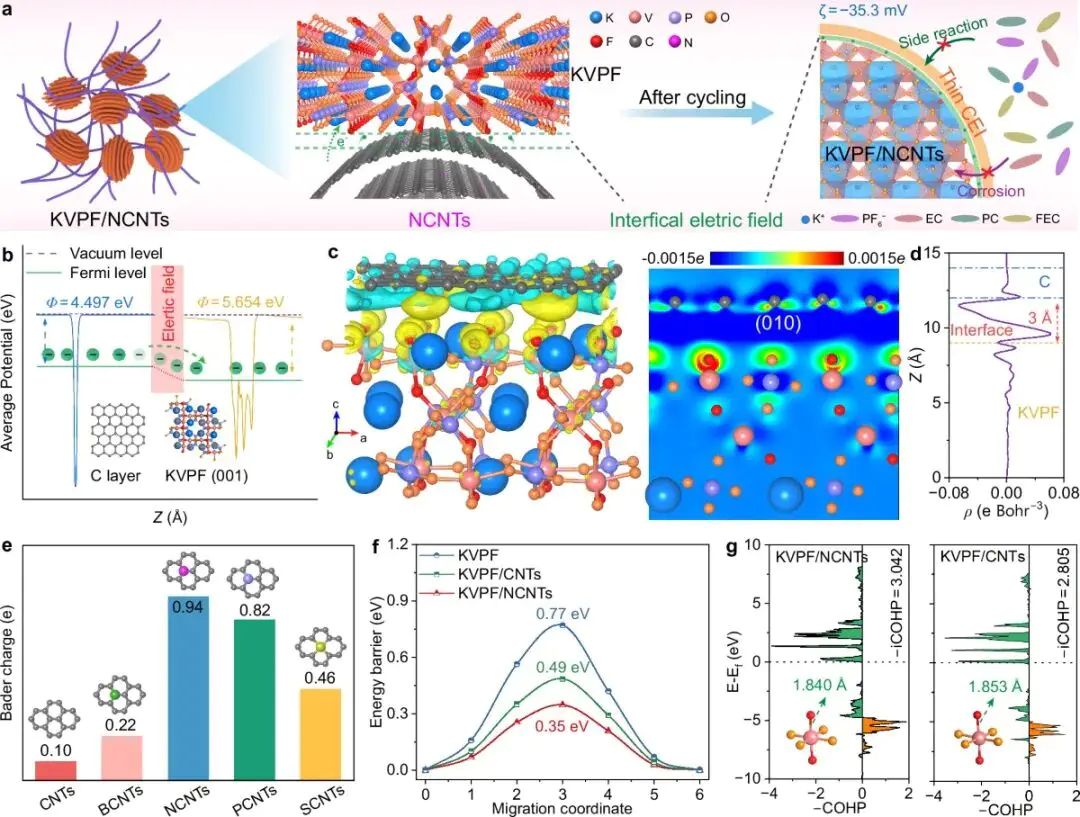

图1. DOI：10.1038/s41467-026-71647-x；论文 Fig. 1。KVPF/NCNTs 界面电场模型、功函数差和电荷分布，对应内建电场的电势差与定向场。
在半导体、离子晶体、铁电体和异质界面中，离化施主、离化受主、极化电荷和界面转移电子停在不同位置，移动电子和空穴重新分布。电势差 ΔV 分布在距离 L 内，场强按 E≈ΔV/L 缩放。
“内建”强调电势差锁在材料内部。外加偏压撤掉后，外部场随电路条件消失；耗尽层、极化畴、异质界面和缺陷层仍保留空间电荷排列。局部电势剖面沿材料内部延伸。
电荷分离如何构建局域电场
p-n 结中，电子从 n 区扩散到 p 区，空穴沿相反方向扩散，界面附近留下带正电的施主离子和带负电的受主离子。这一区域移动载流子浓度低，固定离子密度高，电场沿耗尽层展开。
金属/半导体接触、氧化物/碳界面、核壳异质结构会形成局域场。功函数不同的两侧接触后，电子转移到较低化学势一侧，界面附近保留表面电荷、带弯曲和界面偶极。

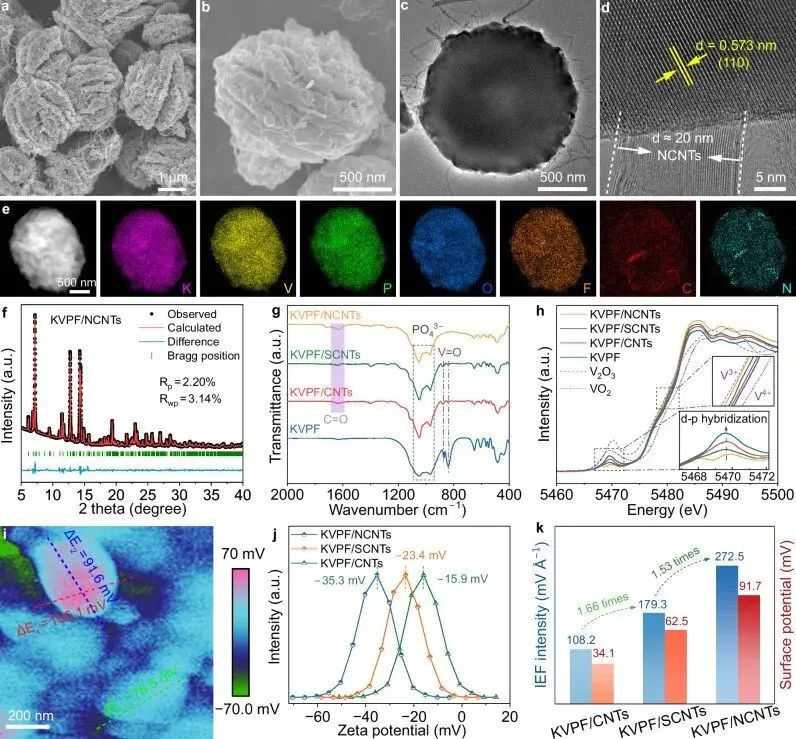

图2. DOI：10.1038/s41467-026-71647-x；论文 Fig. 2。KVPF/NCNTs 的形貌、同步辐射衍射、FTIR、V K 边 XANES 与界面电场表征，对应固定电荷和局域结构。
极化材料中，正负电荷中心轻微错开，晶胞或畴结构带有偶极矩方向。缺陷层里，氧空位、金属空位和吸附离子改变局部电荷补偿，电势剖面沿晶面、晶界或表面缺陷区变化。
固定电荷的空间范围决定场的宽度。重掺杂材料中屏蔽长度短，电势变化集中在薄层；低载流子密度材料中，空间电荷区延伸到更深位置。
电场方向如何由电势梯度决定
电场方向怎样定义？
电场方向按正电荷受力方向定义。若左侧电势高、右侧电势低，正电荷沿电势降低方向受力；电子带负电，漂移方向与电场方向相反。空穴漂移方向与正电荷受力方向一致。
半导体能带图里，导带和价带沿空间位置弯曲，记录的是电子势能随位置改变。费米能级对齐后，带边相对费米能级发生上移或下移。电场方向与电势梯度相连，纸面箭头只标记空间坐标。

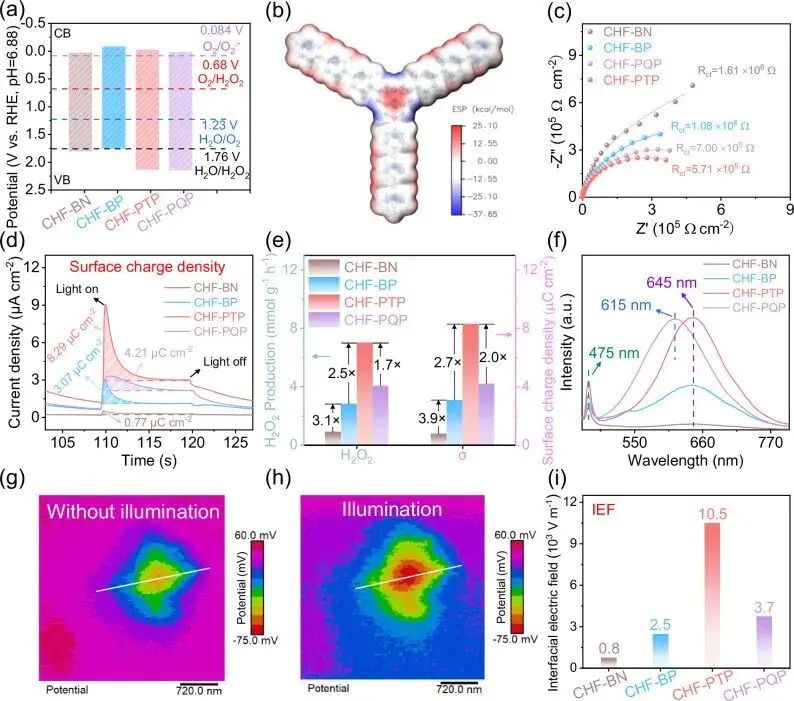

图3. DOI：10.1038/s41467-026-72065-9；论文 Fig. 3。共价庚嗪框架的带边位置、光电流、EIS、PL 和电荷分离数据，对应载流子分离路径。
光电流、EIS 和 PL把载流子分离、界面阻抗和辐射复合写成不同信号。带边位置与时间响应贴合时，电子端和空穴端在同一结构坐标中分开。
漂移和扩散怎样相互抵消？
p-n 结热平衡时，浓度差驱动扩散，内建电场驱动漂移。扩散通量和漂移通量相等时，净电流为零。光照或偏压改变载流子分布后，电子和空穴分向两端。
电场如何驱动载流子分离
光催化和光电极中，光吸收生成电子-空穴对。内建电场穿过吸收区时，电子被推向还原端，空穴保留在氧化端。复合路径长度和界面势垒随场方向改变。
应力场、极化畴和纳米界面会改变离子、水分子和极性吸附物的取向。偶极分子的正端和负端在局部场中受到不同力，键长、吸附构型和中间体停留位置随场方向移动。

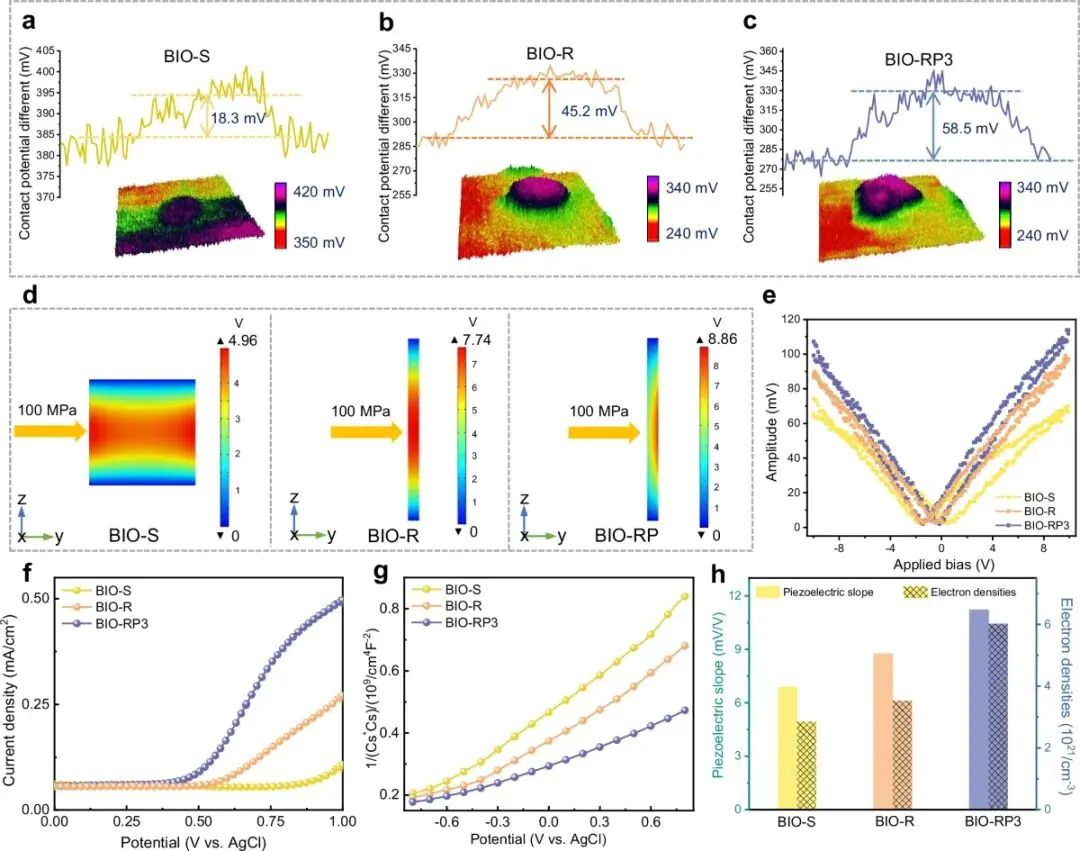

图4. DOI：10.1038/s41467-026-71948-1；论文 Fig. 4。KPFM 表面电势、有限元压电势、电荷分离与光沉积结果，对应应力诱导局域电场。
KPFM 表面电势记录暗态和光照下的电势差，有限元电势图给出局部场分布，光沉积把电子或空穴富集位置转化为金属沉积位置。三类信号沿同一材料坐标排列。

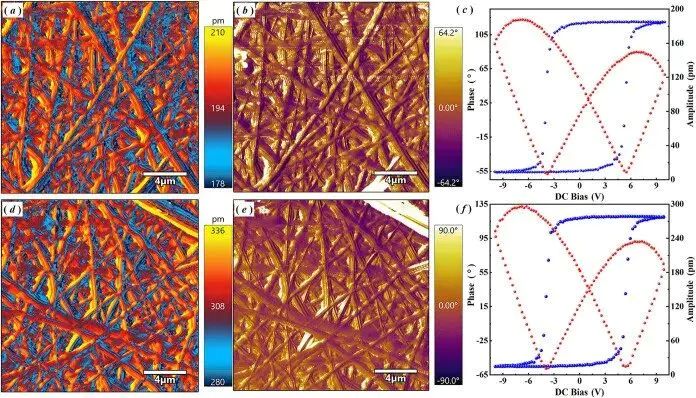

图5. DOI：10.1021/acsomega.6c03608；论文 Fig. 4。PFM 振幅、相位和局域滞回曲线，对应极化畴、偶极取向和内部场响应。
PFM 振幅和相位记录极化畴位置，局域滞回曲线记录畴翻转阈值。畴翻转后，极化电荷位置跟着改变，内部场方向随畴结构重排。
界面电场与电荷分离如何表征
电势和能带信号对应什么？
KPFM给出表面接触电势差，SPV记录光照前后表面电势变化，UPS 和价带 XPS 记录带边位置。同一界面的暗态和光照电势移动，可在能级坐标里对应场方向和分离端。
Mott-Schottky 曲线通过 C−2-E 斜率连接载流子浓度和平带电位。p 型、n 型斜率符号不同，平带电位移动反映界面电容和空间电荷层变化。场强数值还受势降距离约束。

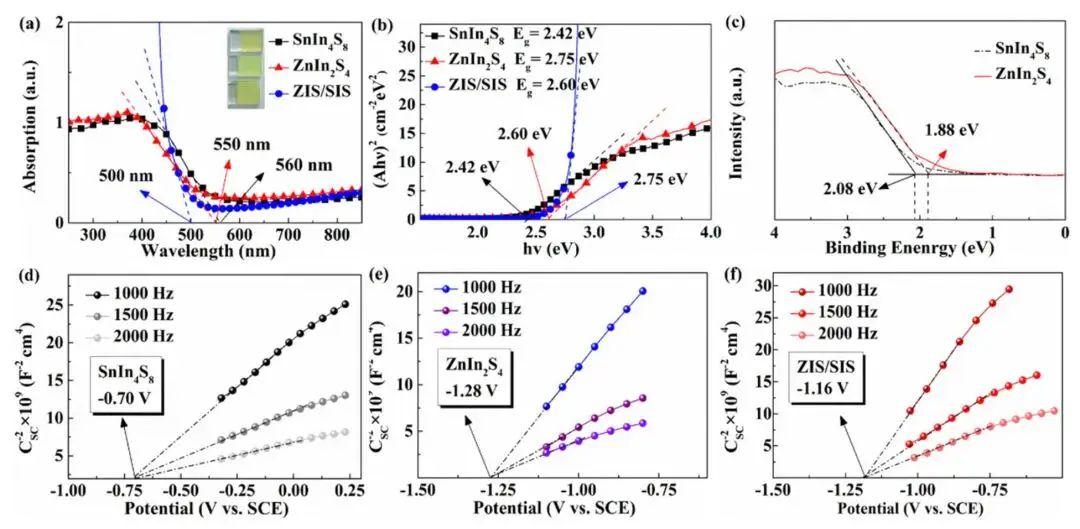

图6. DOI：10.3390/nano16110652；论文 Fig. 6。UV-vis、Tauc、价带 XPS 和 Mott-Schottky 曲线，对应带边位置、平带电位和界面电容信号。
价带 XPS、Tauc 曲线和电容曲线把带边、电位和载流子密度放入同一坐标。带边位置改变时，平带电位和界面电容随样品结构同步变化。
动力学信号对应什么？
瞬态光电流、TRPL、EIS和开路电位衰减记录载流子分离后的时间尺度。电场增强电子与空穴的空间分离，复合寿命、界面阻抗和光电流峰形随之变化。
差分电荷密度、平面平均静电势和 Bader 电荷给出电子云转移方向。KPFM、XPS、SPV、Mott-Schottky 分别约束表面电势、能带位置、光生分离和电容参数，同一结区的方向、宽度和电势差由多组信号限定。
