说明：本文华算科技主要介绍纳米限域效应中的受限空间、客体尺寸匹配、分子运动、孔壁相互作用、受限水和离子分布，以及 Raman、HD-SFG、THz、XAS/EXAFS、分子模拟等信号怎样读取孔内材料状态。
纳米限域如何改变分子行为？
纳米限域效应指空间尺度接近客体尺度后的行为变化。受限空间的孔径、缝宽、笼腔直径或层间距接近客体尺寸后，孔壁附近的平移、转动和取向自由度收缩。分子、离子、溶剂化壳层、金属团簇呈现停留、转向、排队和层化排列状态。
图1. alpha-hemolysin 与 aerolysin 纳米孔中 PEG 通过时的电流阻塞信号和构型区分参数，DOI：10.1021/acsmeasuresciau.6c00050
几何匹配对应孔径、缝宽和客体尺寸的比例关系；接触面积对应客体与孔壁的近邻原子数。水分子层数从数十层压缩到数层后，CaF2、SiO2、石墨烯等壁面对 O-H 取向和氢键网络的贡献升高。客体贴近孔壁时，范德华作用、静电场、酸碱位点和表面极性重新分配局部能量。
停留时间对应吸附、脱附和取向翻转的持续尺度。开放表面上，分子靠近活性位后很快扩散离开；窄孔或纳米缝中，多次孔壁碰撞拉长吸附、脱附和取向翻转过程。孔径缩小属于几何条件，客体尺寸、孔壁化学和运动路径的比例关系限定孔内材料状态。
限域尺度改变“内部”和“外部”的比例。纳米孔体积很小，壁面附近几层分子的占比升高，中心区域不再具备完整体相水或体相电解质的统计特征。同一个孔腔里包含壁面吸附层、过渡层和中心层，三者拥有不同取向、不同扩散系数和不同局部电势。
孔径如何调控孔道分子传输？
客体尺寸怎样接近孔道尺度？
当孔口只有一两个纳米，水分子或有机分子的通过方式区别于体相扩散。孔径窗口控制客体通行，孔边原子限定水分子近壁位置，压力差、电场或浓度差对应分子迁移方向。
图2. MoS2 单层膜纳米孔、水库、压力差和水分子输运模型，DOI：10.1021/acs.jpcb.6c00596
MoS2 单层膜纳米孔中，水库之间存在压力差时，水分子沿 z 方向通过中心孔，暴露 Mo/S 原子限定水分子的空间坐标。孔径从 0.95 nm 增至 1.63 nm 后，通量和速度场受截面积、孔边化学、局部摩擦三类因素支配。
在相同压力差下，小孔径容易形成单列或近单列传输，大孔径保留更多横向摆动空间。水分子从一端移动到另一端的过程中伴随取向翻转、壁面吸附和邻近水分子的排斥。孔道尺度越接近分子尺度，单个分子的取向翻转越能牵动后续分子的排布。
停留时间怎样改变局部浓度？
孔内水分布常呈现层化占据，高占据区域贴近特定壁面原子，低占据区域位于孔中心或低亲和位置。分子在高占据区停留更久，局部浓度和碰撞频率随之升高，反应物与孔壁位点的接触次数增加。

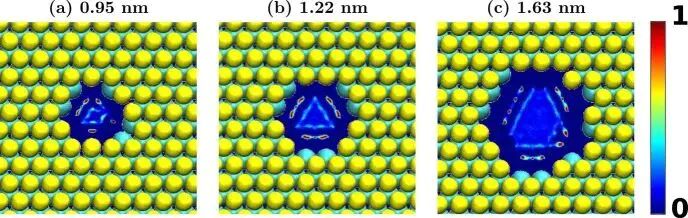

图3. MoS2 纳米孔内氧原子占据概率和层化分布，DOI：10.1021/acs.jpcb.6c00596
层化分布抬升扩散阻力。窄孔水链中，单个水分子的位置变化牵动后续分子的排布；较宽孔中，中心区域保留更接近体相的运动空间。水氧占据概率、速度剖面和通量-压力关系能把孔径差异转成可测的传输参数。
停留时间分布区分吸附控制和扩散控制。分子在孔口滞留时，孔口化学或孔径收缩构成主要限制；分子在孔内壁面附近长期停留时，孔壁相互作用抬升局部浓度；中心区域速度低时，孔网连通性和孔腔曲折度成为传输瓶颈。
多孔材料如何调控孔内水结构？
受限水怎样改变氢键和偶极取向？
聚合物纳滤膜、MOF、COF、碳纳米管和石墨烯狭缝内部的孔网区别于光滑圆管。曲折孔路让水分子多次贴近官能团，局部极性让偶极取向出现方向偏好，溶剂化壳层在窄孔里被压缩或重排。

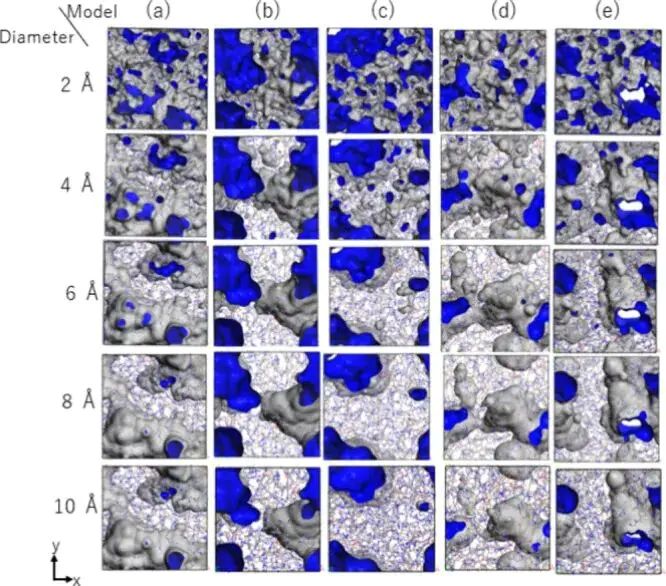

图4. 聚合物纳滤膜孔网形貌和不同探针直径下的可达孔体积分布，DOI：10.1021/acs.jpcb.5c08132
孔网形貌限定水分子可占据体积。探针直径越大，可达孔体积越小；探针直径接近水合离子或小分子团簇时，孔网中的蓝色可达区域分裂成断续孔腔。孔径分布、孔连通性和壁面极性改变受限水的介电响应和扩散系数。
水吸附怎样跟随 Raman 和湿度变化？
MOF 孔材料中，水占据孔腔后，O-H 伸缩振动强度和吸附等温线发生变化。Raman 谱把水分子环境转成峰形和强度变化，湿度阶跃把孔内填充过程转成吸水曲线。谱峰和等温线对应孤立吸附、团簇生长和孔填充三个阶段。

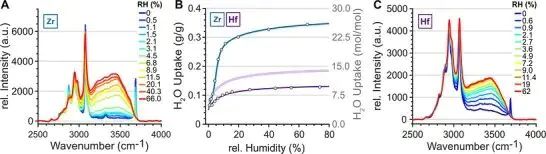

图5. 单晶 MOF-801 在不同湿度下的 Raman 谱和吸水等温线，DOI：10.1002/smll.73636
单晶尺度的 Raman 曲线记录不同晶体的吸水轨迹。谱峰强度跟随相对湿度抬升，吸水曲线记录孔内填充阈值；Zr 与 Hf 节点差异对应不同水含量和吸水速率。孔壁金属节点、缺陷和残余客体分子分别影响孔内水网络。
受限水网络改变质子迁移和界面反应。氢键链较长时，质子沿水链移动的几率升高；孔壁打断氢键链时，迁移路径被分割成短片段。酸性孔壁、碱性官能团和带电表面把水网络拉向不同取向。
孔径窗口怎样连接富集和传质阻力？
离子对怎样改变溶剂化数？
电解质处在石墨烯狭缝或纳米孔中时，Na+、Cl– 与水分子的配位数随缝宽变化。溶剂分离离子对、接触离子对和吸附在壁面的离子构型，分别对应不同自由能曲线和配位壳层。
图6. 石墨烯狭缝内 NaCl 水溶液离子对、配位数和溶剂化结构，DOI：10.1021/acs.nanolett.4c00890
窄缝中，水分子层数减少，Na+ 周围的 O 配位数下降，Cl– 周围的 H 配位数随之变化。离子对靠近孔壁后，石墨烯极化响应重分布局部电势。盐浓度、缝宽、溶剂化数和壁面极化对应 Na-Cl 距离分布。
自由能曲线把离子对状态分成多个区间。溶剂分离离子对保留完整水合层，接触离子对减少水分子隔离，孔壁吸附离子对受到石墨烯极化影响。缝宽降到几个水分子层时，局部介电常数和离子解离程度随之改变。
界面质子怎样改变局部反应空间？
在石墨烯-水界面，H3O+ 和 OH– 的密度剖面区别于中性水。质子缺陷靠近界面后，氢键数、取向和自由能最低位置随之改变；电催化和离子传输中的局部 pH 受到界面层结构影响。
图7. 石墨烯-水界面中水、H3O+ 和 OH– 的密度剖面，DOI：10.1021/acsnano.5c02053
当狭缝宽度只有几层水分子时，界面层比例升高，中心体相区缩小。H3O+、OH– 与水分子的层状分布对应密度剖面中的局部酸碱状态。水层数、质子缺陷位置和氢键数量限定孔内反应区的酸碱环境。
局部 pH在纳米缝里不等同于体相 pH。界面附近的质子缺陷富集改变质子耦合电子转移；OH– 富集改变亲核反应和析氢竞争。电极材料、孔壁电荷和水层数限定界面酸碱分布。
限域结构如何对应各类谱学信号？
显微和吸附信号怎样定位空间位置？
AFM 高度记录层间距离，TEM 或 HAADF-STEM 记录孔道、层间、壳层或金属位点的位置，吸附-脱附曲线记录孔体积和停留行为。空间坐标缺失时，谱峰变化很难归属到孔内物种。

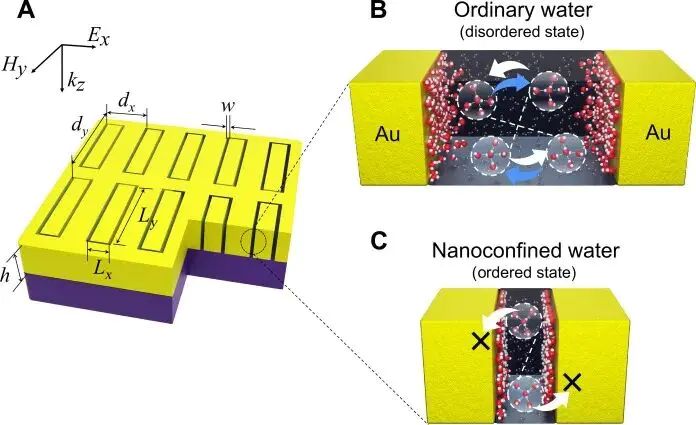

图8. 金属纳米间隙中普通水与纳米限域水构型和 THz 测量结构，DOI：10.1126/sciadv.adm7315
金属纳米间隙中的 THz 测量把水限制在 2-20 nm 缝宽中，纳米限域水呈现不同的有序状态。间隙宽度改变后，THz 透射谱和振动模式数量随之变化。缝宽、振动模式和水网络有序度对应受限水动力学参数。
振动谱和 XAS 怎样读取局域状态？
Raman 与 FT-IR记录 O-H、C=O、M-O、吸附中间体等振动模式，HD-SFG 对界面取向和氢键环境更敏感。XAS/EXAFS 记录金属位点价层电子态、第一壳配位数和键长。分子模拟输出密度剖面、自由能曲线、扩散系数和配位数。
孔径尺度对应几何约束，孔壁官能团对应界面相互作用，水和离子分布对应局部微环境，客体停留时间对应传质阻力，局域配位壳层对应反应位点状态。开放表面、普通多孔结构和纳米限域结构的差别，分别体现在吸附热、扩散系数、振动峰位、配位数和自由能曲线中。
工作态条件限定孔内状态。气相吸附、电解液浸润、偏压、光照、温度和压力差对应不同孔内水层、离子分布和中间体覆盖度。同一材料在干态、湿态和反应态下，孔内结构坐标和谱学响应分别变化。
