弧光简介

产生电弧光的原因：

1、设备元件老化、绝缘损坏；

2、过电压；

3、误操作；

4、污染、腐蚀；

5、柜体结构不合理、维护不到位；

6、容性接地电流扩大

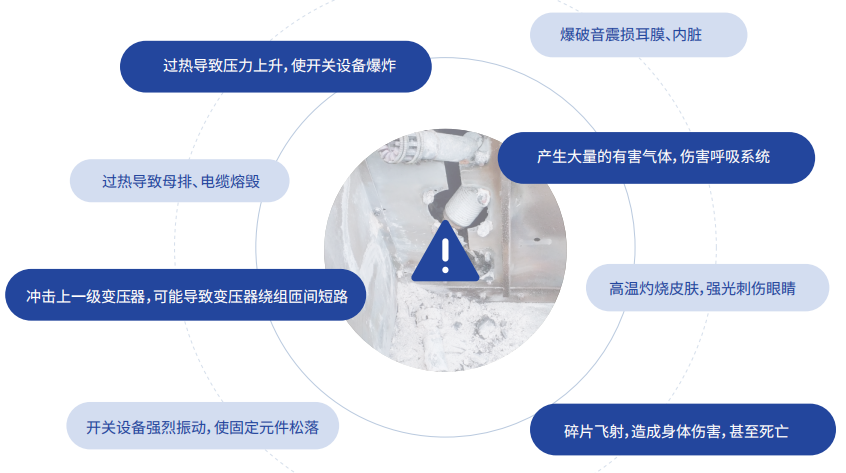

电弧光故障的危害：

弧光故障事故的危害程度取决于弧光电流及切除时间，电弧产生的能量成指数规律快速上升。当总切除时间大于100ms，将会对设备造成不同程度的损害，必须尽量缩短总切除时间。

弧光保护的意义：

1、在燃弧初期快速断开故障点；

2、使得快速恢复供电成为可能；

3、延一次设备的使用寿命；

4、避免人员伤亡；

5、可以实现中低压母线保护功能；

6、有效补充中低压系统母线保护缺陷

传统母线保护的不足

传统的中压开关柜母线保护方案由传统母线差动保护实现。母差保护由于需要安装额外的CT会变得昂贵，并且使工程接线变得复杂；

当使用传统时间梯度或基于保护配合闭锁的保护原理时，传统的保护系统不能给变电站故障提供足够快的保护；

高阻抗类型的接地故障能延长接地故障保护的动作时间，导致了弧光能量大量累积。这些能量释放出来会造成相当大的人身伤害和经济财产损失。

安科瑞中低压弧光保护装置

ARB系列弧光保护装置集保护、测量、监视、控制、通讯、故障录波、事件记录等多种功能于一体；装置内部集成了电源模块、CPU模块、弧光采集模块、电流电压采集模块、开入开出模块、通讯模块、人机接口模块；软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活。

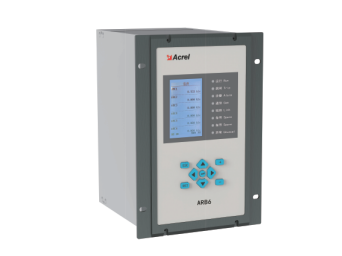

一、ARB6集中式母线弧光保护装置

多组保护动作逻辑，适应复杂的运行方式；

分区域保护，实现选择性跳闸；

装置、弧光传感器及光纤实时自检；

故障点定位；

弧光动作门槛值和电流、电压定值可自由整定

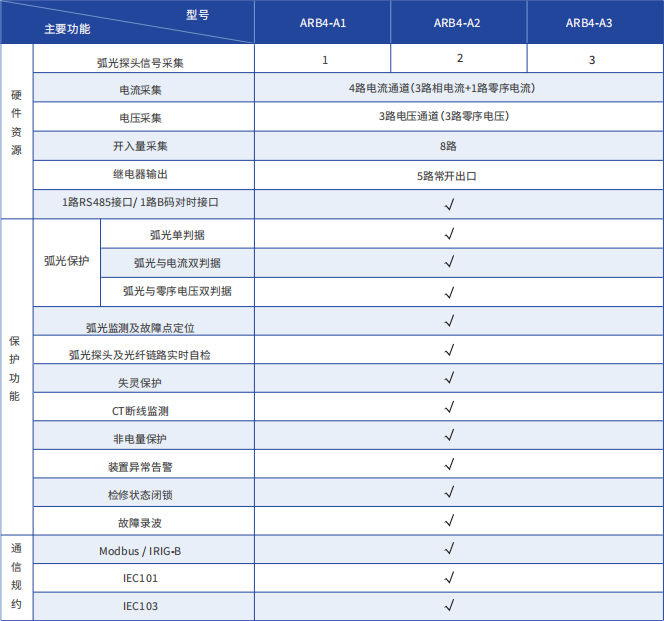

二、ARB4馈线式弧光保护装置

1、适合电缆室、电容补偿柜等单柜应用；

2、装置、弧光传感器及光纤实时自检；

3、故障点定位；

4、弧光动作门槛值和电流、电压定值可自由整定

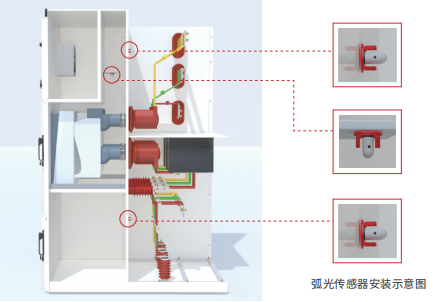

三、ARB-S弧光传感器

ARB-S弧光传感器为无源弧光传感器，输出光信号（通过光纤）给ARB弧光保护装置，与ARB弧光保护装置配套使用。

1、监测光谱范围广；

2、高灵敏度；

3、探测角度广；

4、全绝缘、不含金属成分，没有电气安全隐患；

5、不需供电、免维护；

6、配套双股阻燃光纤

弧光保护系统

ARB弧光保护装置支持Modbus、IEC103等主流通信规约,可方便地接入Acrel2000电力监控系统、AcreIEMS企业微电网能效管理平台。

除了监测进出线各回路断路器、刀闸等运行状态及电压、电流、功率等运行参数,还可依据电弧光故障及弧光保护的特点,实时监测各回路母线室、手车室、电缆室的弧光强度值、弧光传感器越限状态及光纤链路状态,实时预警和产生事故告警,并能查看故障发生时的故障录波、事故追忆等信息。

产品资质

ARB系列弧光保护装置通过了国家继电保护及自动化设备质量检验检测中心的检验检测，并且取得了电磁兼容检验报告和电气性能及安全检验报告。

典型应用案例

核心应用覆盖以下场景：

一、电力系统

- 发电厂：主变、母线、发电机及出线保护，避免故障扩大，保障供电连续。

- 变电站：中低压母线、开关柜间隔、馈线保护，缩小停电范围，降低设备损毁风险。

- 电网设施：配电网开关站、环网柜等，适配单柜独立或多柜集中式部署。

二、工业制造

- 石化化工：易燃易爆环境下的高低压配电室、电动机控制中心，快速切断故障防火灾蔓延。

- 冶金钢铁：轧机、高炉等关键负荷的供电母线与开关柜，保障生产连续。

- 建材煤炭：高粉尘、高振动环境下的配电系统，提升保护可靠性与抗干扰能力。

三、交通基建

- 轨道交通：地铁、轻轨的牵引变电所、高低压配电室，保障行车供电安全。

- 机场枢纽：航站楼、停机坪配电系统，支持双冗余配置，确保供电稳定。

- 充电站/储能：充电堆、储能电站直流侧，应对电池短路等引发的弧光风险。

四、公共与商用

- 数据中心：UPS、列头柜、配电柜，保护IT设备与供电链路，避免业务中断。

- 医疗设施：手术室、ICU等关键供电回路，保障生命支持系统供电安全。

- 市政建筑：大型商场、场馆、医院的配电室，提升人员与设备安全。

五、电气装置专项

- 中置开关柜：母线室、断路器室、电缆室，精准定位故障点。

- 母线桥架：母线触头、隔离开关、电缆接头等易故障点，探头180°扇形覆盖（半径0.5m）。

- 箱式变电站：紧凑空间内的弧光监测与快速跳闸，适配分布式光伏配套场景。
