DB9串口线缆现场焊接，看着是个基础活，但实际操作中因为针脚定义记混、线序对错而返工的情况并不少见。尤其是公头母头、RS232和RS485这些细节混在一起的时候，稍不留神就容易接反，轻则设备不通讯，重则可能损坏接口电路，搞清楚针脚定义和线序识别的基本规则，对现场焊接和后期维护都挺关键。

一、针脚编号，先认清排列方式

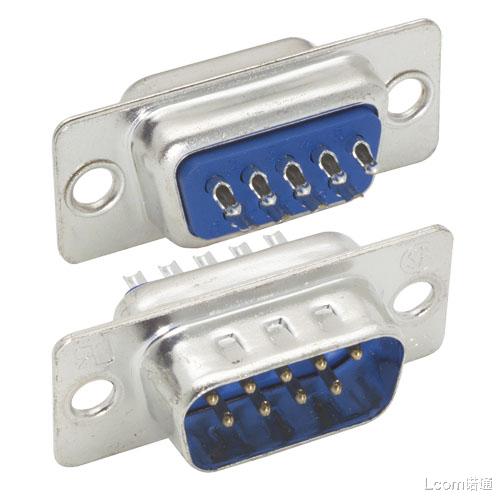

DB9连接器有9个针脚，分两排，上排5个下排4个，或者反过来，具体看公头母头的朝向。针脚编号不是简单从左到右数过去，而是按照标准排列方式编号，公头从正面看，上排从左到右是1到5，下排从左到右是6到9；母头则因为是镜像结构，编号方向跟公头相反，这个细节经常是新手焊接出错的起点，焊之前最好先用产品上的针脚标识或者万用表实际测量确认一遍，不要单凭记忆判断。

二、RS232常用针脚，记住几个关键的就够

标准RS232串口通讯，并不是9个针脚全都用得上，常用的核心针脚是2、3、5，分别对应接收数据、发送数据和信号地，简单的点对点通讯，这三根线基本就能跑起来。其他针脚涉及流控制信号，比如RTS、CTS这些，部分设备如果不需要硬件流控，这些针脚可以不接，但如果设备协议要求严格的流控握手，少接了对应针脚，通讯可能根本建立不起来，焊接之前最好先确认目标设备的串口协议手册，看清楚具体需要用到哪些针脚。

三、收发交叉，这是最容易出错的地方

DB9串口连接，如果是设备对设备直连，收发线通常需要交叉接，也就是一端的发送针脚接到另一端的接收针脚，这个交叉关系如果搞反，两端设备都在发送数据却没人接收，通讯自然建立不起来。市面上常说的零调制解调器线缆，本质上就是做了这种收发交叉处理，跟直通线缆是完全不同的两种线序，采购或者制作线缆之前，先确认设备之间到底需要哪种连接方式，避免线序搞错导致白忙活一场。

四、RS485,跟RS232的针脚定义完全不是一回事

如果设备走的是RS485协议，针脚定义跟RS232就没什么关系了，RS485是差分信号传输，核心是两根信号线，通常标注为A和B，或者D+和D-，不同厂家命名习惯可能不完全一样。如果设备DB9接口复用了RS485信号，针脚分配需要参照设备具体的说明文档，不能直接套用RS232那套针脚定义去理解，这是个挺常见的混淆点，两种协议虽然都用DB9这个接口外形，内部针脚的功能定义完全是两套体系。

五、焊接质量,直接影响长期可靠性

针脚定义搞清楚之后，实际焊接的工艺质量同样重要。焊点要饱满，避免虚焊，针脚之间不能有锡桥短路，尤其是DB9针脚间距比较小，焊接的时候稍不注意容易造成相邻针脚连锡，这种问题有时候不容易当场发现，设备装好之后才表现出通讯异常或者干脆短路损坏接口电路，焊接完成后最好用万用表逐一检查针脚之间有没有异常导通，确认无误再装配外壳。

六、屏蔽层处理，焊接环节里容易被忽略

DB9线缆如果带屏蔽层，屏蔽层跟外壳的接地处理也是焊接环节的一部分，处理不好同样会影响抗干扰效果。屏蔽层焊接到外壳接地点的时候，要确保接触可靠且牢固，避免后期使用过程中屏蔽层脱焊导致屏蔽效果失效，长距离或者干扰较强的现场，这个细节对信号质量的影响其实不小。

七、标识和记录，焊好之后别急着扔图纸

线缆焊接完成，建议留存一份针脚定义和线序的记录，方便后期维护排查。现场设备多的时候，不同型号的线缆针脚定义可能不完全一样，时间长了容易记混，做好标识和文档记录，能在后续维护中节省大量重新确认线序的时间，避免每次出问题都要从头测量排查。

八、批量焊接，效率和一致性都要兼顾

如果项目涉及批量焊接DB9线缆，建议先做好一个标准样品，确认针脚定义和焊接质量无误之后，再按这个标准批量生产，避免每根线缆都从头摸索导致效率低下或者出现不一致的问题。

九、快问快答

Q：DB9公头和母头的针脚编号，是不是完全一样，可以直接套用？

A：不能直接套用。公头和母头因为结构是镜像关系，针脚编号的实际位置正好相反，虽然编号数字本身一致，但物理位置对应不上。焊接或者接线之前，最好对照产品上的实际标识或者用万用表测量确认，不要凭记忆直接套用另一种接口的针脚位置。

Q：只用2、3、5三根针脚做简单串口通讯，其他针脚不接会不会有问题？

A：如果设备不需要硬件流控制，只用2、3、5三根针脚通常能正常通讯，这也是很多简单点对点串口连接的常见做法。但如果设备协议要求硬件流控握手，比如需要RTS、CTS信号配合，少接这些针脚可能导致通讯无法正常建立，具体还是要参照设备的串口协议说明文档确认。

Q：零调制解调器线缆和直通线缆，外观能看出区别吗？

A：外观上通常不太容易直接分辨，两者接口形态一样，区别在于内部线序的交叉处理。比较可靠的办法是用万用表测量两端对应针脚之间的导通关系，或者直接查看线缆的标签标识，部分厂家会在产品上明确标注是零调制解调器线还是直通线，避免单凭外观判断导致接错。

Q：DB9焊接完成后，怎么检查有没有虚焊或者锡桥短路问题？

A：可以用万用表逐一检查相邻针脚之间是否存在异常导通，正常情况下没有连接关系的针脚之间应该是断路状态，如果测出导通，很可能存在锡桥短路。虚焊相对不容易用万用表直接测出，可以结合目视检查焊点是否饱满光滑，必要时轻轻摇动线缆观察通讯是否出现异常波动，进一步确认焊接质量。
