一、产品定位与核心特性

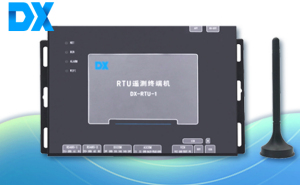

DX-RTU-1 水利遥测终端机是水利水文与生态环境监测领域的专用数据采集设备，研发人员融合工业级硬件架构与多模式通信技术，打造出一体化测控硬件载体，可实现数据采集、存储、传输、控制与报警的全流程功能。设备采用低功耗设计，能适配市电与太阳能双供电模式，广泛应用于各类水利监测与污染源监控现场，为水利信息化建设提供稳定支撑。研发人员为设备搭载工业级 32 位通信处理器，从底层保障运行稳定性；全端口做抗雷击优化，宽电压输入设计搭配反接、短路保护，适配复杂野外环境；内置 flash 加 TF 卡的存储组合支持大容量扩展，历史数据掉电不丢失，同时支持远程与现场双重配置方式，大幅提升操作适配性。

二、核心技术参数

外形尺寸：197×108×33mm，不含天线和安装件

设备重量：633g，不含包装

供电电压：DC 6-30V，要求供电功率大于 3W

存储容量：16M flash+512M TF 卡，可扩展至 256GB

设备功耗：12V 供电下静态电流 < 1mA，待机工作电流 < 10mA

硬件配置：2 路 4-20mA 输入、1 路雨量输入、3 路 RS485 接口、3 路 12V 可控电源输出，内置 4G 通信模块

指示灯配置：绿色运行灯、红色报警灯、黄色无线网络灯

环境适配：工作温度 - 35~75℃，工作湿度 95% 无凝露

标准接口：SMA RF 射频天线接口、自弹式 SIM 卡接口、USB-B 2.0 接口、RJ45 以太网接口

三、核心功能与现场适配

技术人员为设备打造了多场景测控体系，可按预设参数定时采集水文水质数据，本地存储后自动上报，断网续传功能保障数据不丢失，同时支持手动补传。设备兼容 4G、以太网、卫星等多种通信方式，可对接 3 个中心站实现数据一包多投，主备信道可灵活切换。3 路 RS485 接口可直接对接水位、雨量等各类传感器，还支持工业相机抓拍与视频字符叠加，实现数据与图像同步采集；水位雨量专属报警机制，可在数据超阈值时及时预警，运维人员还能通过远程配置、升级、重启完成设备全流程维护。

四、实际项目应用

在某流域水文监测项目中，该设备被部署于野外监测点位，依托太阳能供电模式稳定运行，实时采集水位、流速、雨量数据并远程传输至监测中心，远程管理功能让运维人员无需现场值守即可完成设备调试，大幅降低运维成本。在工业园区污染源监控项目中，设备对接水质传感器，实现排污数据的实时采集与上报，超标报警功能为污染管控提供及时预警，成为园区生态环境监控的重要硬件支撑。

五、安装与通信规范

施工人员安装时需遵循不带电操作原则，安装前断开电源，天线采用外置安装避免信号衰减。设备配备专用防雷接地接口，市电供电需加装浪涌保护器，连接户外传感器建议配套防雷器。通信层面遵循《SL651-2014 水文监测数据通信规约》与 POST 协议，同时支持协议扩展与定制，符合水利行业标准化应用要求，可无缝对接各类水利监测系统。
