在工业物联网(IIoT)、智能控制与自动化系统中，存在大量 “连续变化” 的物理信号,比如温度的升降、压力的波动、电流的强弱，这些信号被称为 “模拟量”。而CAN 接口模拟量采集模块，正是一种专门用于 “捕捉这些模拟量信号，并将其转换为可传输、可处理的数字信号，再通过 CAN 总线实现数据交互” 的核心设备。相当于连接 “物理世界模拟信号” 与 “工业控制系统数字网络” 的桥梁，是工业场景中数据采集与传输的关键节点。

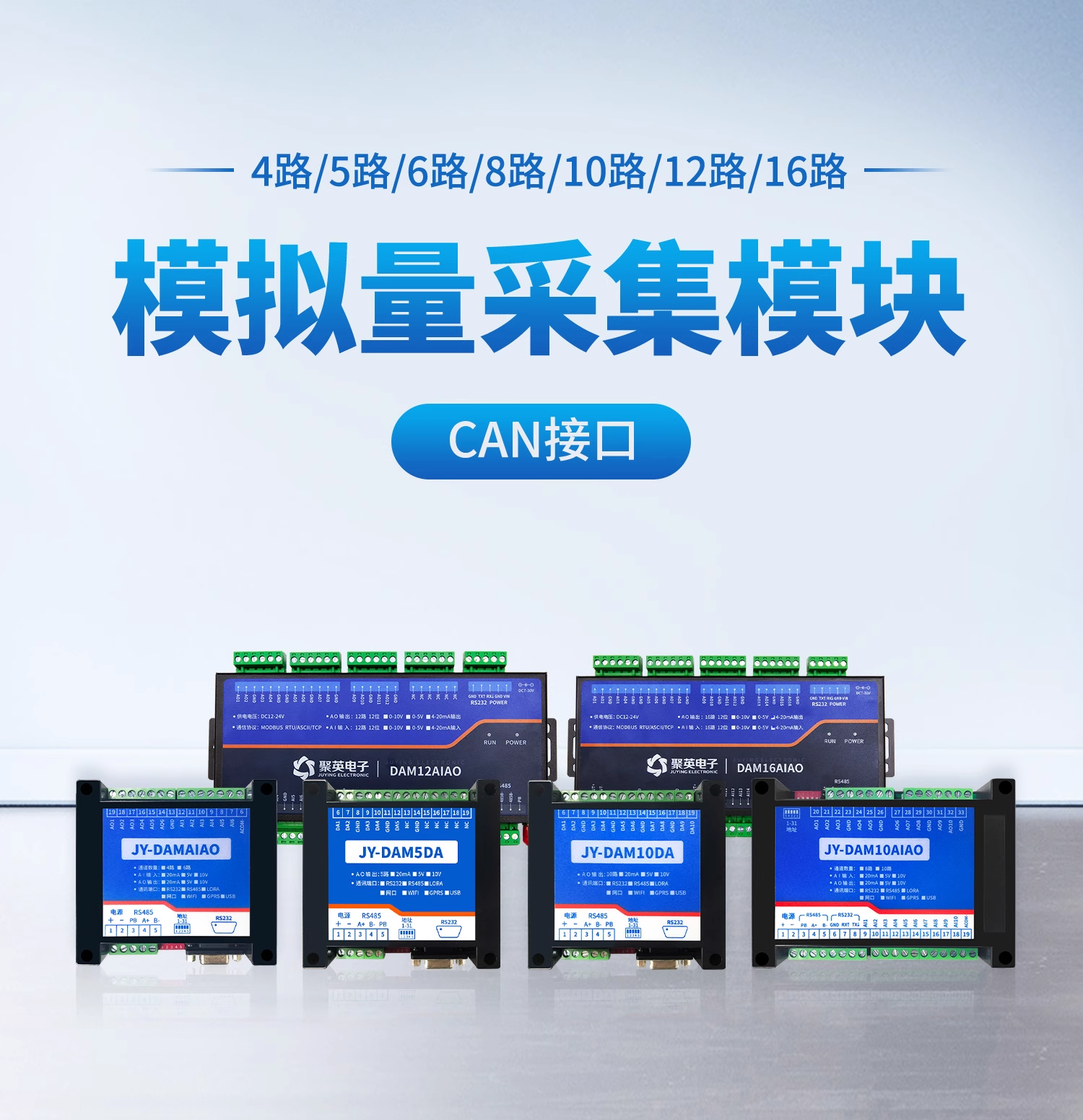

4AI+4AO-CAN接口+RS232接口+宽压DC7-30V电源

6AI+6AO-CAN接口+RS232接口+宽压DC7-30V电源

8AI+8AO-CAN接口+RS232接口+宽压DC7-30V电源

10AI+10AO-CAN接口+RS232接口+宽压DC7-30V电源

8AI+2AO-CAN接口+RS232接口+宽压DC7-30V电源

10AO-CAN接口+RS232接口+宽压DC7-30V电源

12AI+12AO-CAN接口+RS232接口+RS485接口+宽压DC7-30V电源

16AI+16AO-CAN接口+RS232接口+RS485接口+宽压DC7-30V电源

5AO-CAN接口+RS232接口+宽压DC7-30V电源

8AO-CAN接口+RS232接口+宽压DC7-30V电源

32AI+8AO-CAN接口+RS232接口+宽压DC7-30V电源

1.通讯架构：

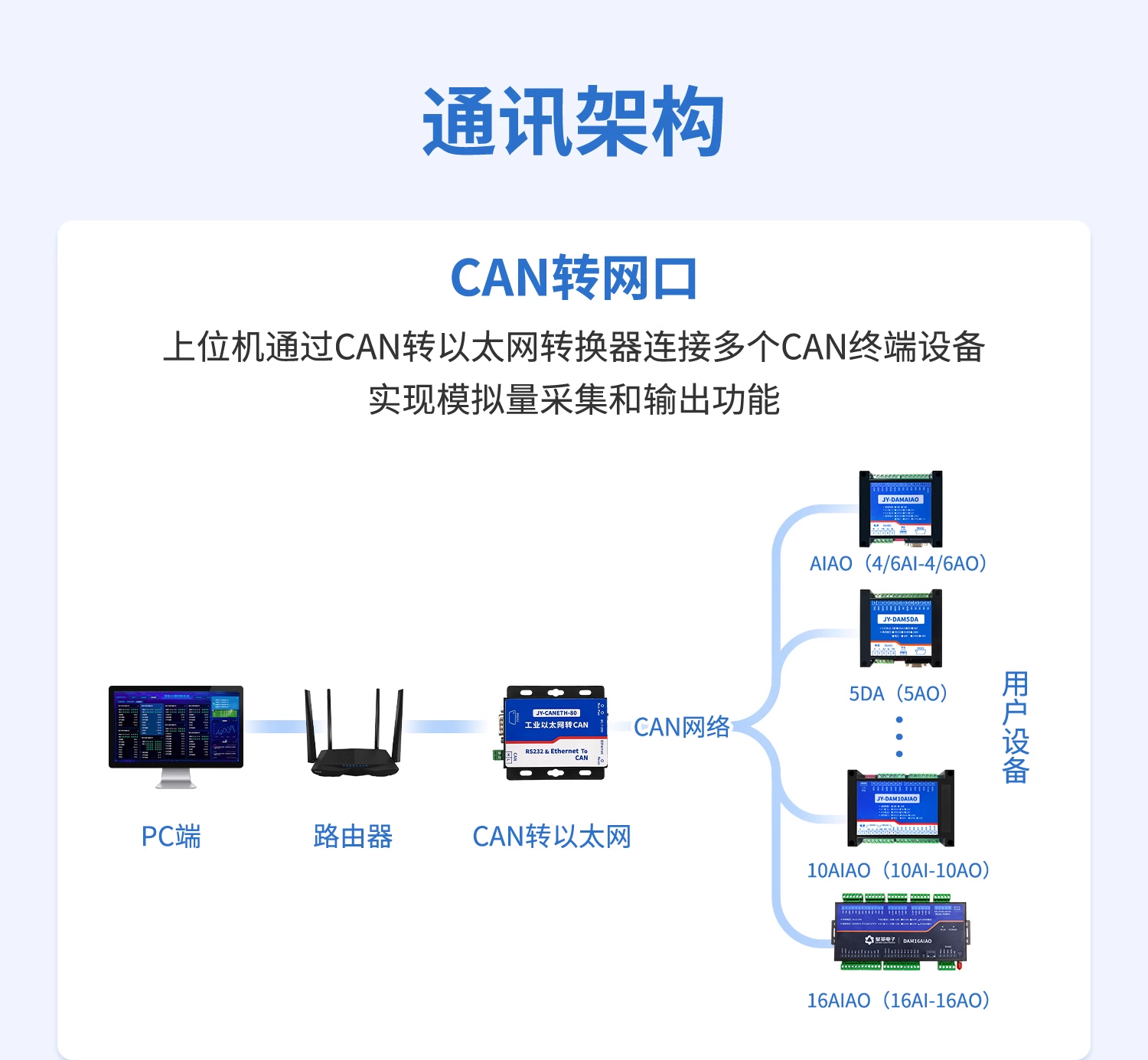

CAN转网口，上位机通过CAN转以太网转换器连接多个CAN终端设备实现模拟量采集和输出功能;

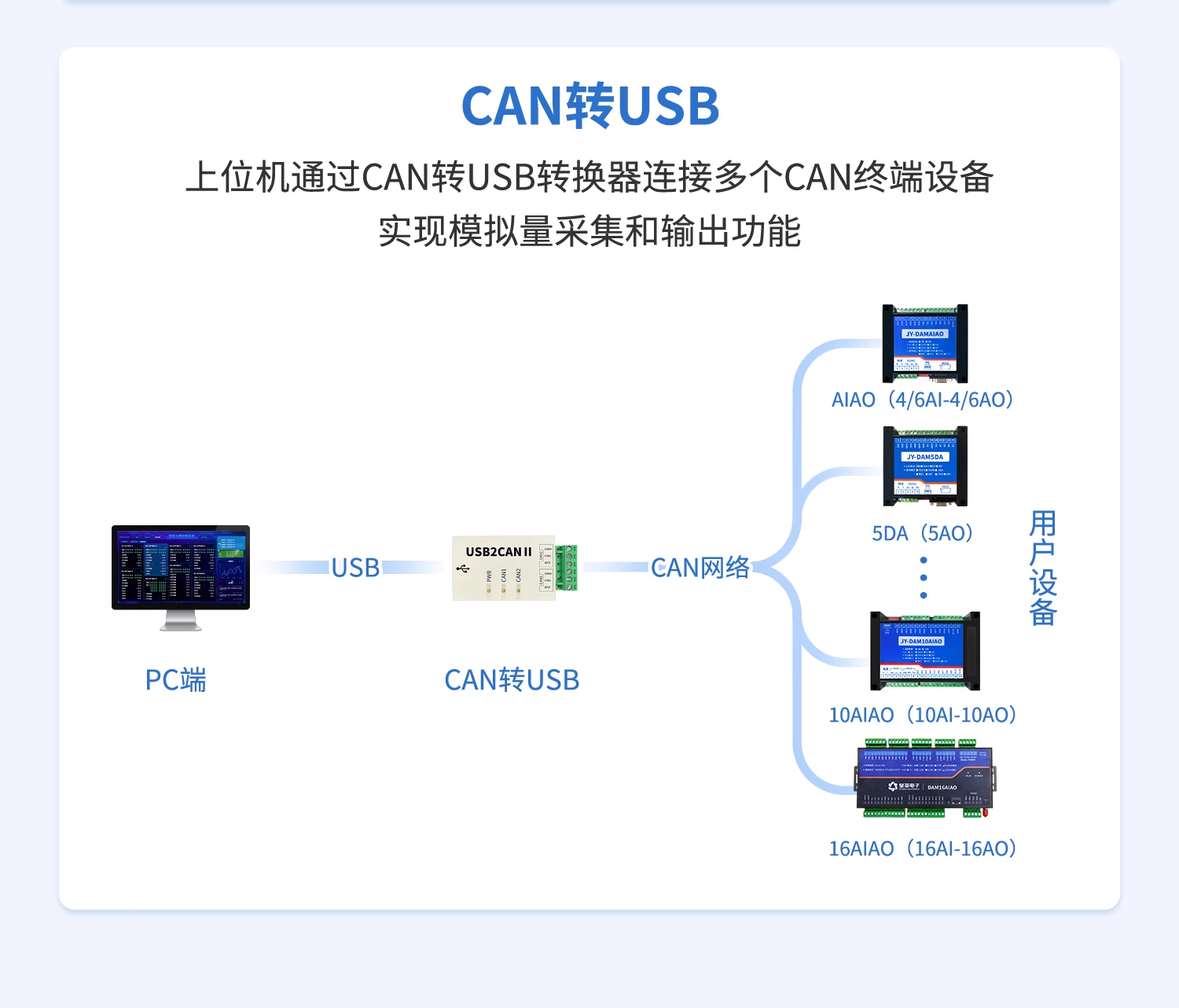

CAN转USB，上位机通过CAN转USB转换器连接多个CAN终端设备实现模拟量采集和输出功能;

2.电压隔离：

CAN通道集成独立的电气隔离保护电路，其隔离模块绝缘电压DC2500V，静电等级接触放大士8KV，大程度提高了CAN分析仪工作安全系数，保证测试安全;

3.高精度：

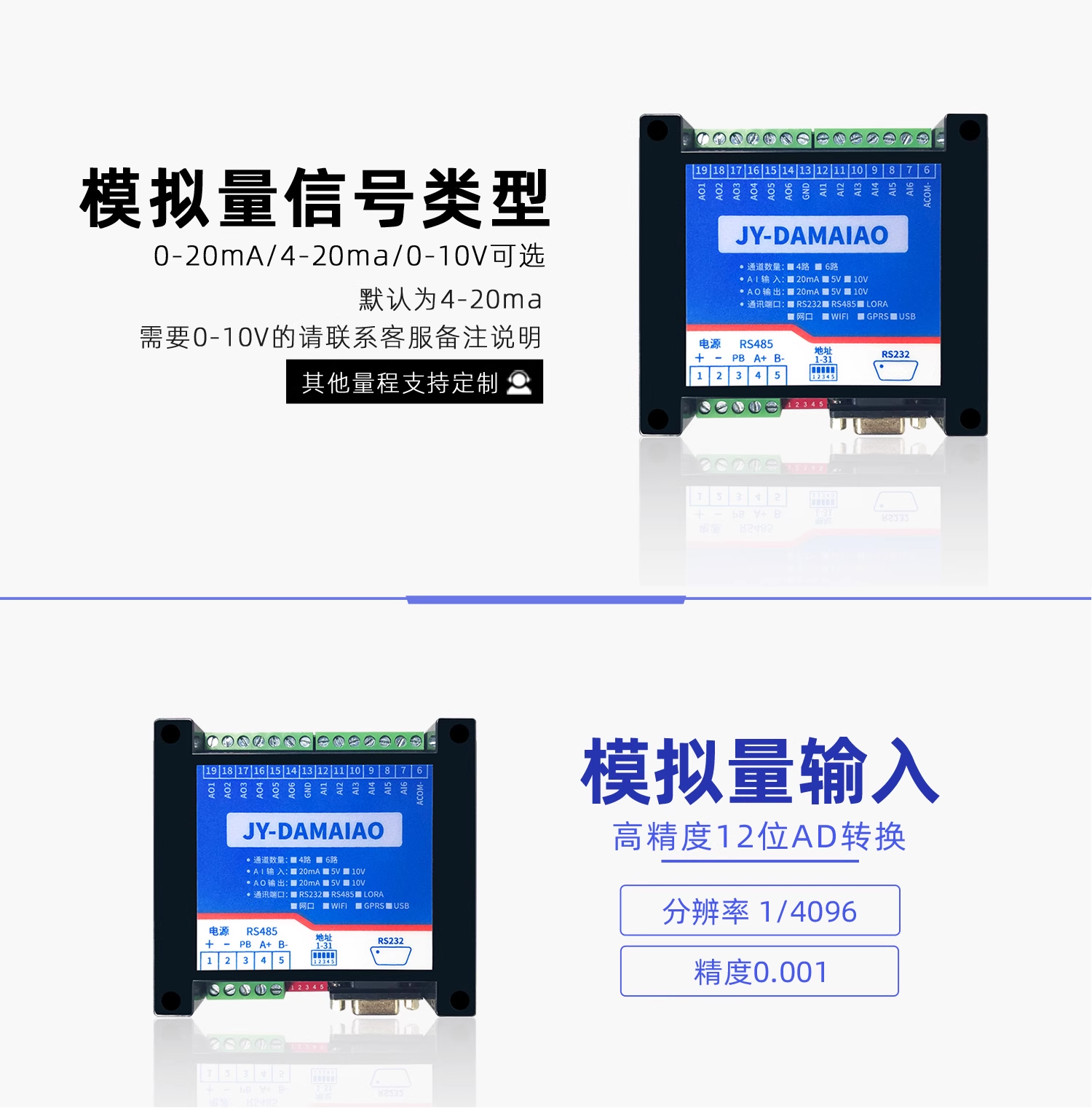

模拟量信号类型0-20mA/4-20ma/0-10V可选，默认为4-20ma。模拟量输入高精度12位AD转换、分辨率1/4096、精度0.001;

4.宽压供电：

可选多种供电电源规格，9V/12V/24V等电源均可，具备过流过压保护、防反接保护功能;

5.远程调控：

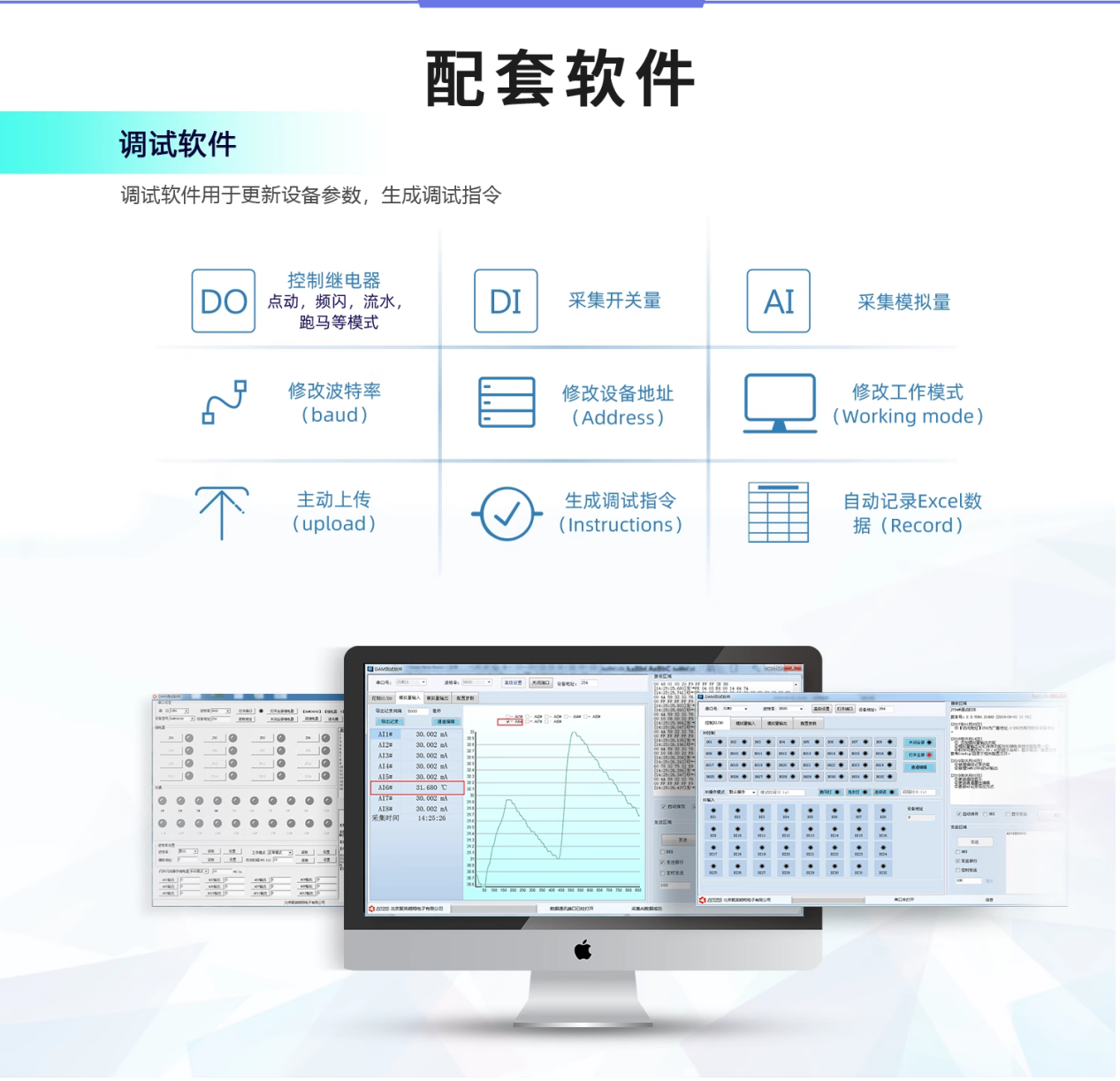

模块自带免费配套软件，包括调试软件、组态软件，可更新设备参数，控制继电器、采集开关量、采集模拟量、修改波特率、修改设备地址、修改工作模式、主动上传数据、生产调试指令、自动记录Excel数据等，支持添加多个设备，自定义修改设备图标和名称，设置模拟量量程转换，区域设备一键控制，设置多种定时规则，自动记录数据导出曲线和EXCEl数据表格。

6.二次开发说明：

Modbus协议说明：提供标准Modbus协议说明文档及调试软件;

寄存器/指令说明：提供相关寄存器地址表及指令详解说明;

参考源码:提供C++、VB、VC、VB.net、C#、JAVA、python、delphi等参考源码;

1. 智能制造：设备状态监测与过程控制

在生产线中，模块可采集以下数据并上传至 CAN 总线：

机床主轴的温度(通过 PT100 传感器)、振动(通过振动传感器的 4-20mA 信号)，实时监测设备健康状态，避免过载损坏;

输送带的张力(通过张力传感器的 0-10V 信号)、物料流量(通过流量变送器的 4-20mA 信号)，实现生产过程的闭环控制;

装配工位的气压(通过气压传感器)、液压系统的压力，确保工艺参数符合标准。

2. 汽车电子与新能源：车载数据采集

CAN 总线是汽车的 “神经网络”，模块在车载场景中应用广泛：

传统燃油车：采集发动机冷却液温度(热电偶信号)、机油压力(压力变送器)、刹车系统油压，上传至车载 ECU(电子控制单元);

新能源汽车：采集动力电池的单体电压(0-5V)、总电流(分流器输出的 4-20mA 信号)、电池包温度(PT100)，通过 CAN 总线传输至 BMS(电池管理系统)，实现电池状态监控与安全保护。

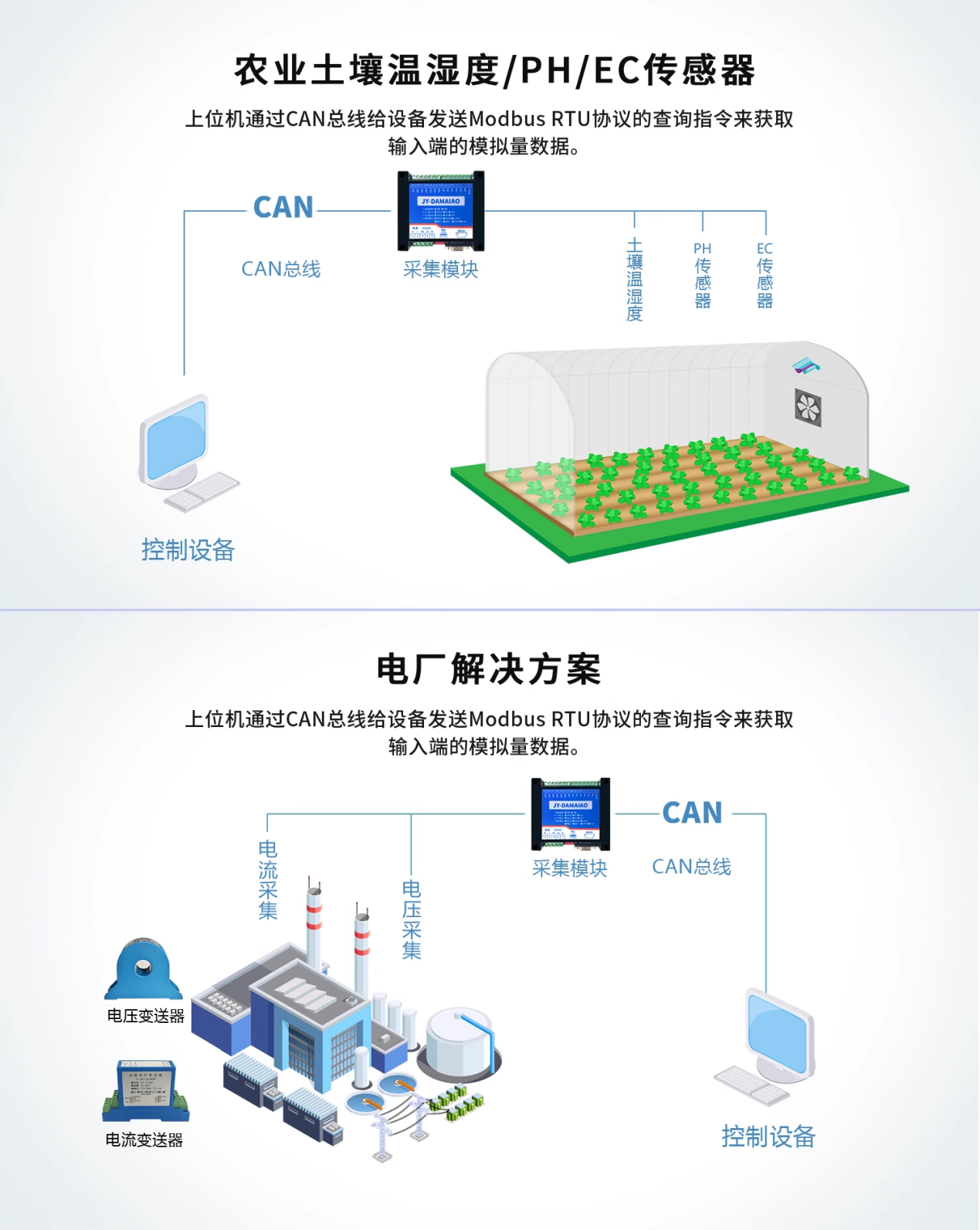

3. 智能电网与能源监测：电力参数采集

在配电房、新能源电站中，模块可配合电力传感器使用：

采集配电柜的电压(0-10V)、电流(4-20mA)、功率因数，上传至电力监控系统，实现用电负荷监测;

光伏电站中，采集逆变器的输出电流、汇流箱的温度，通过 CAN 总线传输至后台，优化发电效率;

储能系统中，采集储能电池的充放电电流、SOC模拟信号，确保储能系统稳定运行。

通道数量与信号类型：根据传感器数量确定通道数(如 8 个压力传感器需选 8 路及以上模块)，根据传感器输出类型选择 “电压型”“电流型” 或 “热电偶 / 热电阻型”;

ADC 分辨率与精度：控制场景选 16 位及以上，精密监测选 24 位，同时关注 “误差范围”(如 ±0.05% FS 优于 ±0.1% FS);

CAN 协议与防护等级：若接入现有 CANopen 系统，需选支持 CANopen 协议的模块;若用于户外或潮湿环境，需关注防护等级。

CAN 接口模拟量采集模块通过 “采集 - 转换 - 传输” 的核心逻辑，将分散的模拟量信号整合到 CAN 总线系统中，实现了 “数据可采集、可传输、可控制”，为智能制造、汽车电子、能源监测等领域的数字化升级提供了底层数据支撑，为工业数据链路上更灵活、更可靠的 “桥梁”。
