一、试样制备要求

尺寸与形状

试样需足够大以避免边缘效应，通常建议尺寸≥5×5×10mm。

对于微小或薄型试样（如直径<1mm的圆柱、薄片），需使用专用夹具或镶嵌处理（如热镶嵌、冷镶嵌）以固定试样并保持表面平整。

表面处理

：试样表面粗糙度需严格控制，显微维氏硬度试样要求Ra≤0.10μm，以减少表面缺陷对压痕测量的影响。

腐蚀：金相试样需通过腐蚀暴露显微组织，但腐蚀后需彻底清洗并干燥，避免残留物影响硬度测量。

特殊处理

涂层试样：需确保涂层与基体结合良好，避免测试时涂层剥落。

脆性材料：如陶瓷、玻璃，需选择低载荷（如HV0.1）以避免压痕边缘裂纹扩展。

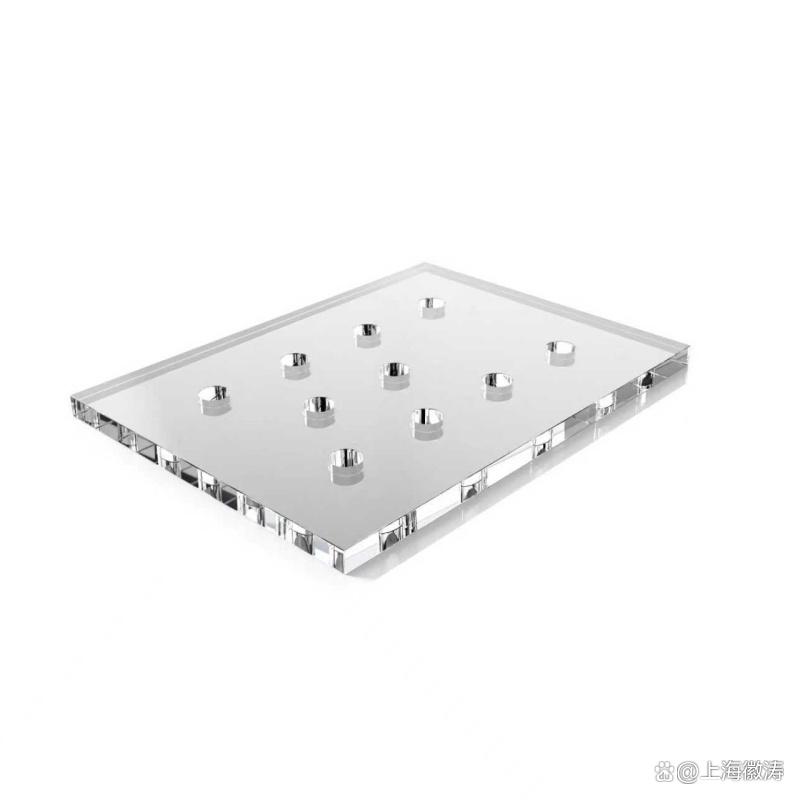

显微硬度测量试样模具

二、模具类型与功能

通用夹具

功能：固定试样，确保压头垂直压入表面，避免试样移动导致压痕模糊。

适用场景：常规金属、非金属试样的硬度测试。

专用模具

镶嵌模具：用于将微小试样嵌入树脂或金属中，形成规则形状便于夹持。

薄片夹具：针对薄带、箔材设计，通过支撑背板减少基体效应。

高温/低温模具：集成加热或冷却系统，模拟特殊环境下的硬度测试（如高温合金、低温材料）。

自动化模具

电动样品台：可编程控制，实现多点自动测量，提高梯度硬度测试效率。

自动转塔系统：自动切换压头与物镜，减少人工操作误差。

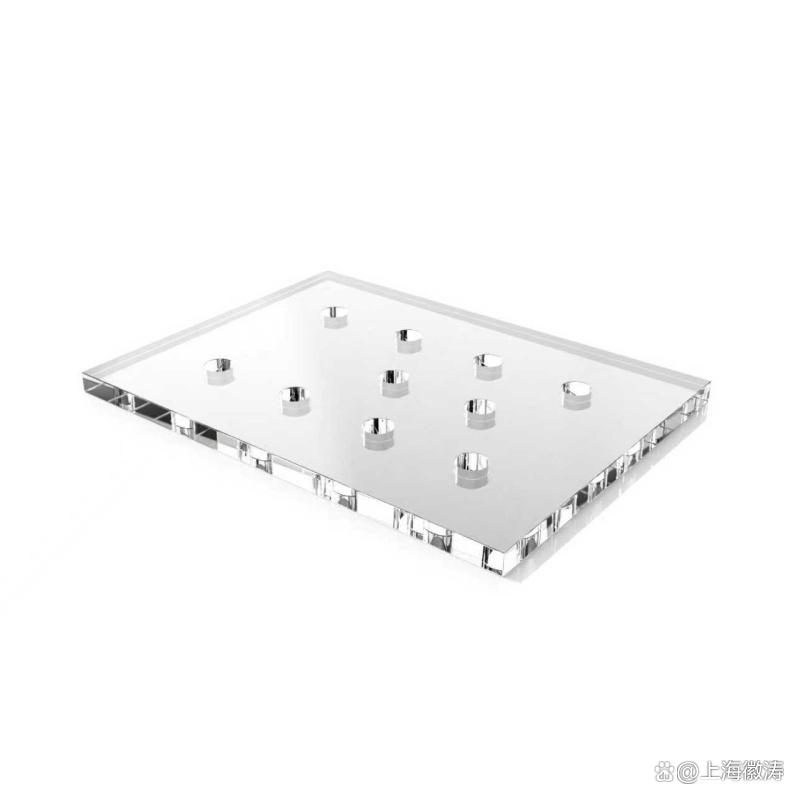

显微硬度测量试样模具

三、关键参数与操作规范

载荷选择

根据试样厚度和硬度范围选择载荷，常用范围为10g～1kg（HV0.01～HV1）。

原则：压痕深度应小于试样厚度的1/10，避免基体效应。

保荷时间

通常为10～15秒，确保压痕稳定。对于高硬度材料或低载荷测试，可适当延长保荷时间。

压痕测量

使用高倍率光学显微镜（如400×～1000×）测量压痕对角线长度。

误差控制：需多次测量取平均值，避免压痕边缘裂纹或弹性回复影响结果。

四、典型应用场景

金属材料

案例：测试焊接热影响区硬度分布，使用电动样品台实现多点自动测量，绘制硬度梯度曲线。

模具选择：专用薄片夹具+高精度电动样品台。

涂层材料

案例：评估物理气相沉积（PVD）涂层的硬度，需选择低载荷以避免穿透涂层。

模具选择：通用夹具+低载荷压头。

脆性材料

模具选择：防震夹具+努普压头。

五、注意事项

环境控制

显微硬度计需在恒温（20℃±2℃）、恒湿（≤65%RH）环境中使用，避免温度波动导致压痕尺寸变化。

压头校准

定期使用标准硬度块校准压头，确保载荷与压痕尺寸符合标准。

安全操作

脆性材料测试时需佩戴护目镜，防止压头崩裂伤人。

高温模具操作时需使用隔热手套，避免烫伤。
