导语

你是不是常常面对各种光学镜头、相机、显示屏，却苦恼于到底该用哪种测试靶标才能最直观地评估系统性能？别担心，本文把「图像质量的关键要素」和「市面主流靶标」逐一拆解，帮你在几分钟内选出最适合的目标卡，省时省力更省钱！

一、图像质量的五大核心要素

技术数据图如下：

1.分辨率

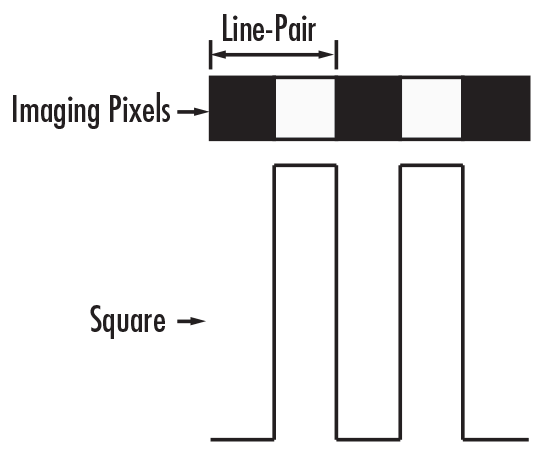

图 1：线对与方波的关系

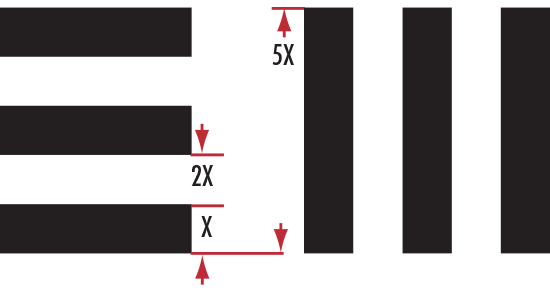

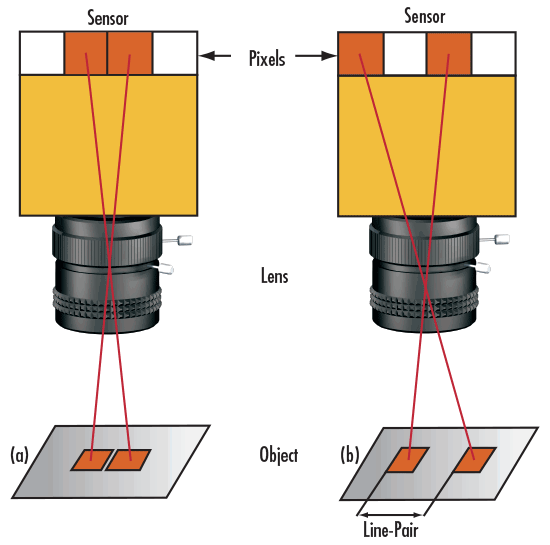

图 2：红色正方形对的未分辨状态（a）与分辨状态（b）

2.对比度

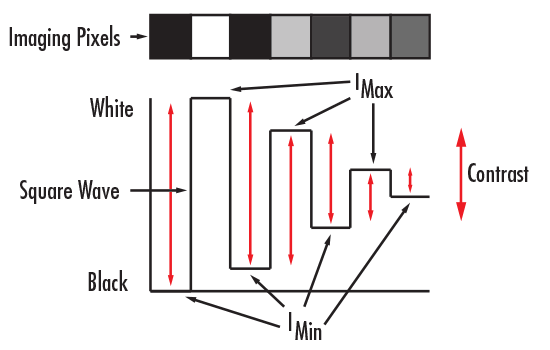

图 3：对比度与像素的关系

3.MTF

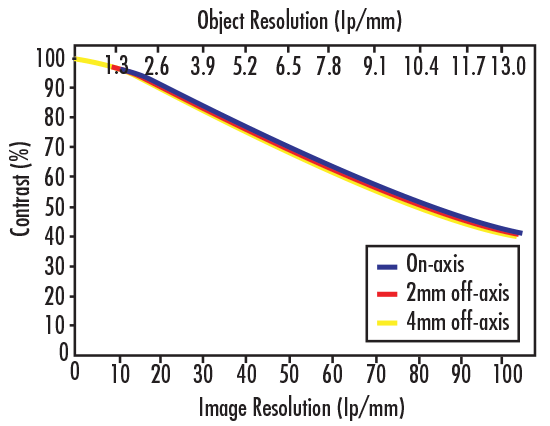

图 4：0.13 倍物方放大率（PMAG）成像镜头的调制传递函数（MTF）曲线示例

4.DOF

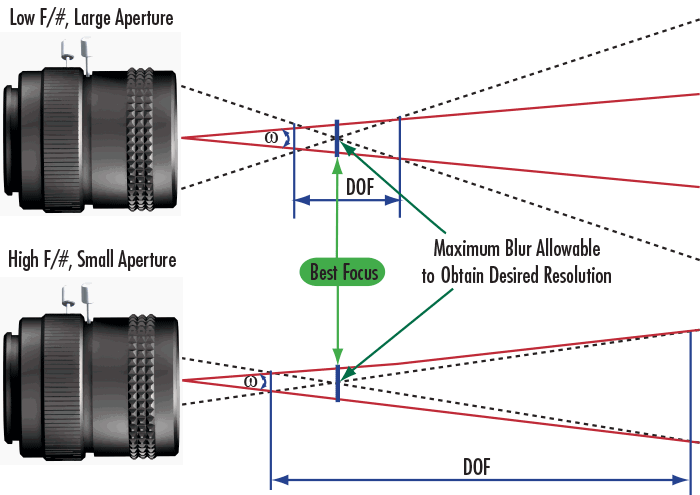

图 5：低 f 数与高 f 数成像镜头景深（DOF）的几何示意图

5.畸变

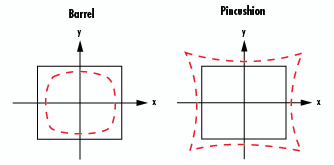

图 6：桶形畸变与枕形畸变

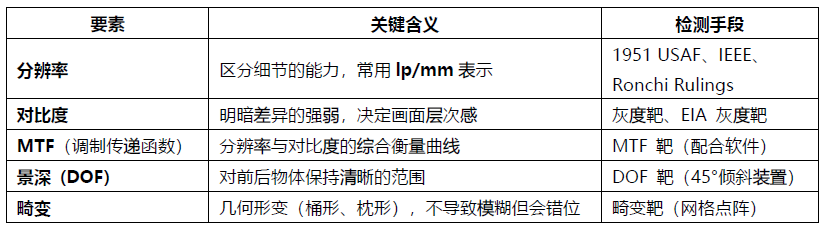

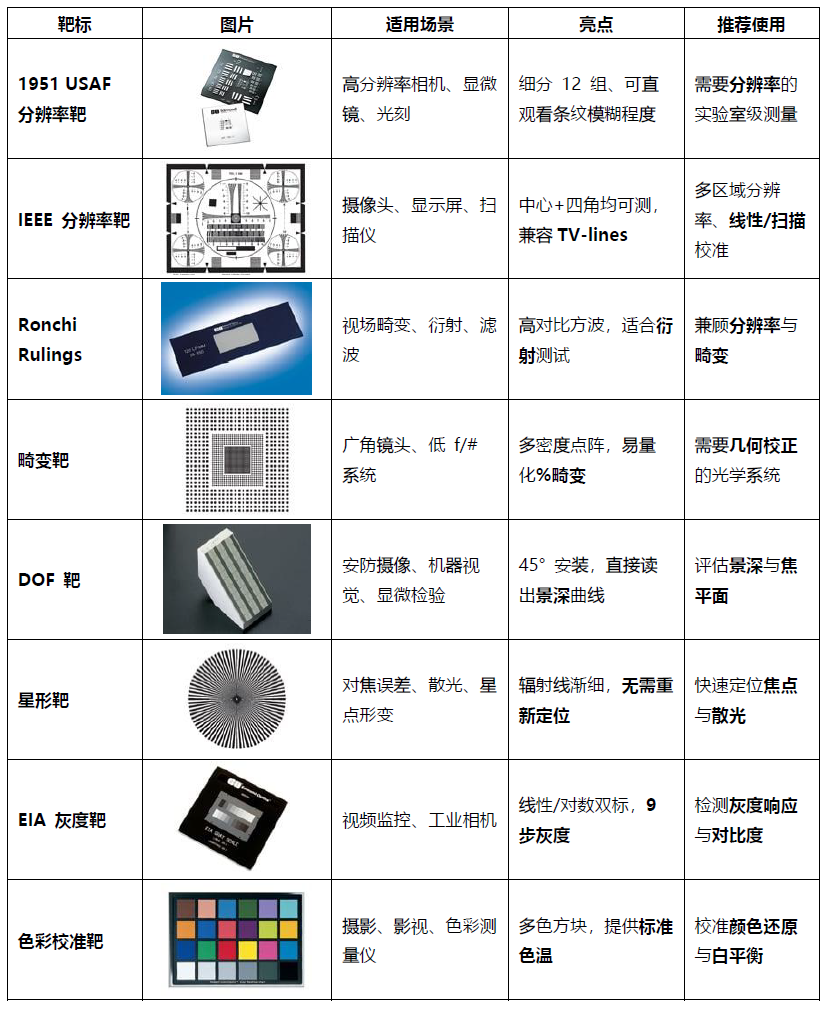

二、主流测试靶标快速对照表

三、选靶流程：一步搞定1.明确测试目标

• 是测分辨率？还是验景深？先在上表中对应要素。

2.评估系统参数

• 镜头焦距、f/#、工作距离、视场大小。

• 例如：低 f/# 大视场 → 优先考虑 畸变靶；高分辨率显微 → 选 USAF 或 IEEE。

3.选择合适尺寸

• 靶标应填满检测器的 65‑85% 视场，避免边缘畸变干扰。

4.确定光源与对比度

• 某些靶标（Ronchi、星形）对光源均匀性要求高，需配合 均匀背光板。

5.搭配软件或算法

• 采用 ImageJ、MATLAB 或 EO 自研的 MTF Analyzer，快速得到数值报告。

四、实战案例：用 1951 USAF 靶标评估显微镜分辨率

目标：验证某套 40×显微系统的最高可分辨线对。

步骤

• 把 1951 USAF 靶标装在显微平台，调焦直至最细的 group‑2 element‑6 条纹仍保持清晰。

• 拍摄并在软件中对比 条纹模糊度，记录对应的 lp/mm。

• 计算公式：

结果：该显微系统的实际分辨率略低于厂家标称（180 lp/mm），提示需要更高质量的物镜或更严格的光源控制。

图 7：1951 年 USAF 分辨率靶标规格

五、细说每类靶标的使用技巧1.1951 F / IEEE 分辨率靶

• 对焦技巧：先让最高分辨率组（如‑2 → 9）在中心清晰，然后逐步移动至四角，检查是否有“边缘软化”。

• 数据读取：使用 ImageJ 的“直线剖面”功能，获取灰度变化并套用公式 (4) 计算 lp/mm。

2.Ronchi Rulings

• 衍射分析：在光源波长已知的情况下，测量条纹的衍射图样，可直接推算 光圈尺寸 与 像差。

• 畸变评估：在图像中测量网格的实际间距与理论间距的比例，得出 %畸变。

3.畸变靶

• 点阵密度选择：高密度（0.5 mm）适用于高分辨率相机，低密度（2 mm）适合广角/鱼眼镜头。

• 计算公式：%畸变 = (AD‑PD)/PD × 100，AD 为实际测得距离，PD 为理论距离。

4.DOF 靶

• 倾斜安装：靶面与镜头光轴保持 45°，确保在调焦过程中可以直接读出清晰域。

• 实测 DOF：在软件中绘制焦平面曲线，取出可接受的对比度阈值（如 50%）对应的前后位移，即为实际景深。

5.星形靶

• 快速对焦：观察星形中心的光斑是否呈现“圆形”而非椭圆或十字形，若出现明显星形则说明存在散光或非球面误差。

6.EIA 灰度靶 & 色彩校准靶

• 灰度曲线：采集每一步的均值灰度值，绘制 灰度响应曲线，检查线性区间是否满足需求。

• 色卡校准：使用软件（如 Capture One、DaVinci Resolve) 读取每块颜色的 RGB 值，对比标准色坐标（ΔE<2 为合格）。

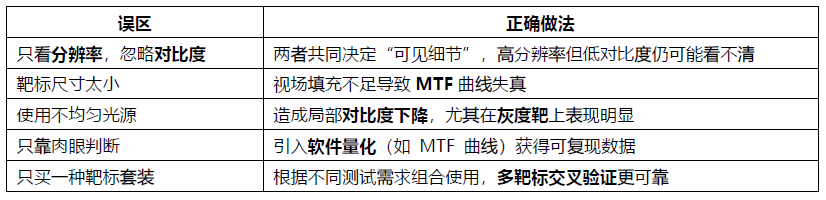

六、常见误区 & 小贴士

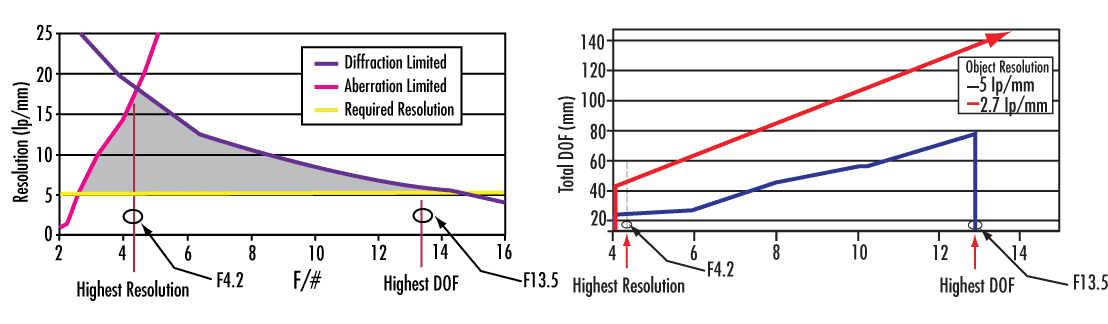

图 8：35 毫米双高斯型成像镜头的分辨率与 f 数关系图（左）及景深（DOF）与 f 数关系图（右）

七、FAQ – 读者最关心的 5 大问题

Q1：我只有普通相机，能否直接使用 1951 USAF 靶标？

A：可以，但需确保相机的像素尺寸能解析到目标的最小条纹，否则只能测到较粗的组别。

Q2：测试时光源强度会不会影响对比度结果？

A：会。建议使用可调均匀背光灯，并在同一光照条件下对比不同靶标。

Q3：MTF 曲线中的 “Cut‑off Frequency” 是什么？

A：指曲线下降到10% 对比度时对应的空间频率，常用作镜头分辨率上限的指标。

Q4：如果我的系统是红外波段，常规可见光靶标还能用吗？

A：大多数靶标的材料对红外有不同透射率，建议选用IR‑coated 靶或金属网格。

Q5：如何快速判断畸变是桶形还是枕形？

A：在畸变靶图像中，若中心点向四角“拉伸”即为桶形；若四角向中心收缩则为枕形。

八、未来趋势：智能化、自动化测试靶标• 嵌入式传感器：部分高端靶标内置微型光传感器，可实时输出 MTF、DOF 曲线，无需额外软件。

• AI 图像分析：借助深度学习模型，系统能自动识别条纹模糊程度并给出 建议调校参数。

• 可编程光栅：利用液晶或 MEMS 技术，靶标可在不同空间频率之间切换，一套设备满足多种测试需求。

若想抢先体验这些前沿技术，欢迎关注我们后续的“光学实验室 2.0”系列报告。

九、结语

选择合适的测试靶标其实是一件系统化的工作——先理清图像质量要点，再对照靶标特性，最后配合合适的软件与光源，整个测评过程即可“一键”完成。
