随着汽车电动化与智能化进程加速，电动助力转向系统（EPS）作为核心底盘控制部件，其电源管理模块的效率与可靠性直接影响驾驶安全与能耗表现。微硕WINSOK推出的N沟道高性能MOSFET WSF2060，凭借极致的低损耗特性与强大的电流处理能力，为新一代EPS系统提供了理想的功率转换解决方案。

市场趋势驱动产品需求

2025年全球汽车EPS市场规模预计突破300亿美元，中国市场占据35%份额，年复合增长率达15%，核心驱动力源于三方面：

其一，新能源汽车渗透率达45%，整车电压平台向48V升级，EPS系统需适配更高功率密度要求。其二，国六排放与双积分政策推动，传统液压转向系统因能耗高、结构复杂被加速替代，EPS在商用车渗透率已达85%以上。其三，L2+级自动驾驶普及，EPS需与ADAS系统实现毫秒级协同响应，对电源动态特性提出严苛要求。

1、系统集成化：EPS控制单元（ECU）集成扭矩传感器、电机驱动与电源管理模块，体积缩减30%的同时，峰值电流需求提升至40A以上。

2、高效电机应用：永磁同步电机（PMSM）取代有刷电机，驱动频率升至20kHz以上，要求开关器件具备超低开关损耗。

二、WSF2060关键特性

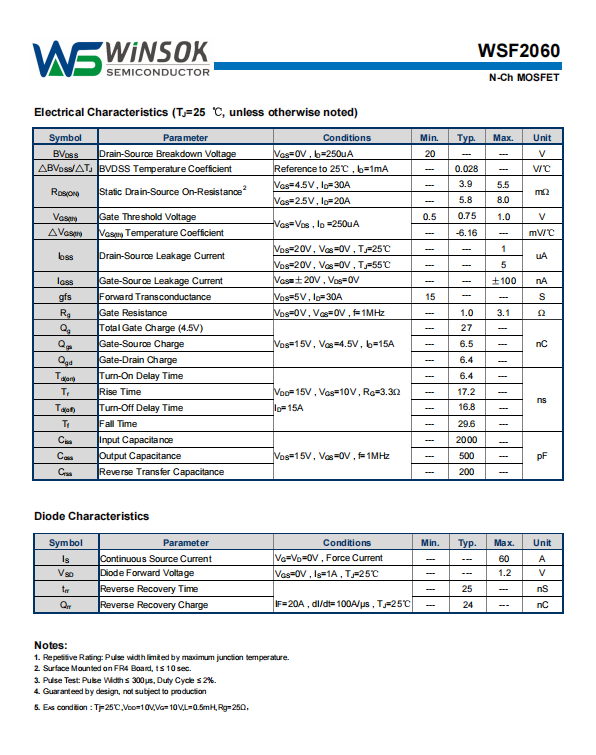

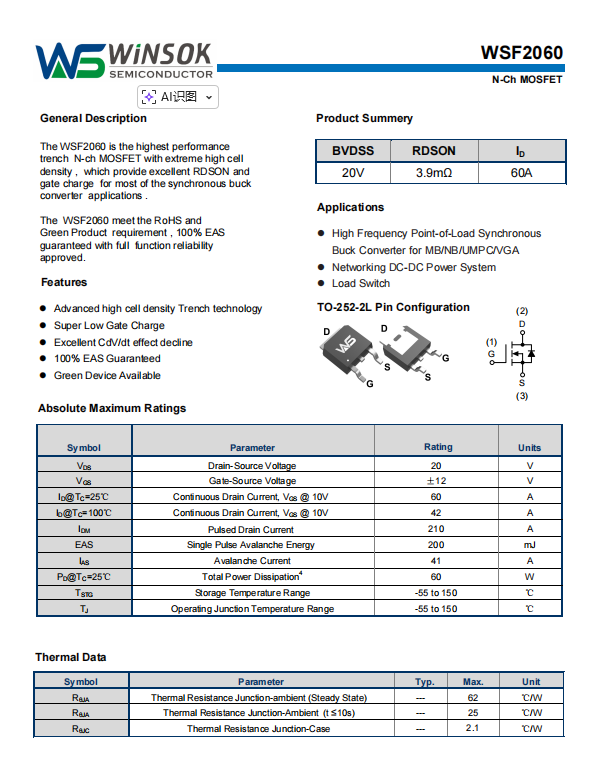

超低导通电阻‌：仅3.9mΩ（VGS=4.5V时），将导通损耗降低至传统器件的1/3，显著减少EPS电机驱动模块的发热量。

大电流支持‌：连续导通电流60A（Tc=25℃），脉冲电流高达210A，轻松应对EPS助力电机启动瞬间的峰值负载。

适配低压平台‌：20V的Drain-Source电压（BVDSS）精准匹配12V/24V车载系统，避免电压裕量浪费，优化成本。

高频开关优化‌：采用超高密度沟槽工艺，总栅极电荷Qg仅27nC，配合6.4ns的快速开启延迟，实现20kHz以上高效PWM控制。

可靠性保障‌：通过100%单脉冲雪崩能量（EAS）认证，抗雪崩能力达200mJ，工作结温范围-55℃至150℃，满足底盘环境要求。

三、WSF2060在EPS中的应用优势

1、‌电机驱动效率革命‌

在三相逆变器拓扑中，WSF2060作为上桥臂开关管，其3.9mΩ低阻抗特性将导通损耗控制在1.5W以内（@30A），相比上一代产品温升降低12℃。优异的CdV/dt抗噪能力，有效抑制电机换相时的电压尖峰，避免功率管误触发。

2、‌热管理简化‌

TO-252-2L封装热阻RθJC仅2.1℃/W，配合铝基板散热设计，可在无风扇条件下实现连续60A满载工作。结温估算显示，在环境温度85℃时，器件结温仍低于120℃，为EPS控制器的小型化提供可能。

3、‌系统成本优化‌

器件本身集成体二极管，反向恢复时间trr仅25ns，无需外置续流二极管，BOM成本降低15%。同时，±12V的栅极耐压裕量简化了驱动电路设计，减少外围保护元件数量。

四、应用案例分析

‌电源冗余设计‌：EPS系统采用双路供电架构，WSF2060在电源切换电路中作为理想二极管控制器，利用其零反向恢复特性，实现主备电源无缝切换，切换时间<10μs，满足功能安全要求。

PCB布局优化‌：建议采用对称式布局，将驱动回路面积控制在2cm²以内，降低寄生电感。栅极驱动电阻推荐值3.3Ω，在开关速度与EMI之间取得平衡。铜厚选择2oz以上，确保温升梯度<5℃。

五、结论

WSF2060凭借其60A级大电流能力与毫欧级低损耗特性，在EPS系统中展现出颠覆性应用价值。从电机驱动效率、热设计裕度到系统成本优化，该器件为底盘电控单元提供了高可靠、高功率密度的核心支撑。随着线控转向（SBW）技术商业化提速，WSF2060有望在更多底盘安全系统中发挥关键作用，推动汽车电动化架构深度进化。
