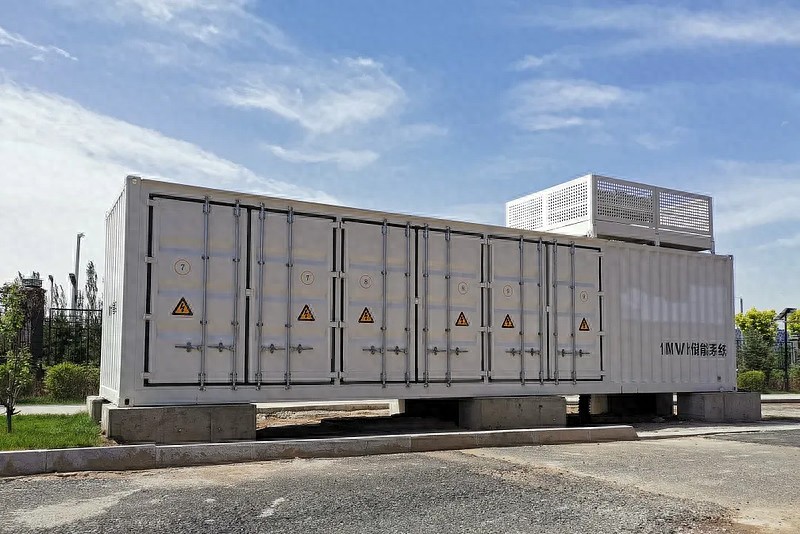

储能集装箱系统淋雨试验设备是模拟自然降雨环境，验证储能集装箱箱体的防水密封性能的专用检测设备，核心是通过可控的水量、水压、喷淋角度，复现不同等级的淋雨工况，判断箱体是否满足 IP 防护等级（如 IP54、IP65）及行业标准要求。

一、 核心原理

该设备基于模拟自然降雨的力学作用与渗透效应设计，通过动力系统将试验用水加压输送至喷淋装置，使水流以设定的压力、流量和角度喷射到储能集装箱系统的外表面（包括顶部、侧面、门体接缝、电缆接口等关键密封部位）。

试验过程中，通过控制喷淋参数（水压、流量、时间、角度），模拟不同强度的降雨、淋水场景，之后检查箱体内壁是否有渗水、漏水现象，以此评估箱体的密封可靠性。

其原理本质是受控环境下的加速老化与密封性能验证，遵循的核心标准包括 GB/T 4208《外壳防护等级（IP 代码）》、IEC 60529 等。

二、 设备组成

储能集装箱系统淋雨试验设备为非标定制化设备，需匹配集装箱尺寸（如 20ft、40ft），主要由以下三部分组成：

1.喷淋系统

作为核心执行单元，配备喷淋头矩阵，可实现集装箱 4 个侧面 + 顶面全方位无死角喷淋。喷淋压力、流量可精准调节，IPX5 等级试验时提供低压全方位喷淋，IPX6 等级试验时输出强冲击喷水，模拟不同暴雨强度下的淋水环境，喷水均匀性、角度控制均满足标准要求。

2. 控制系统

核心为 PLC 控制柜，搭配人机交互界面（HMI）和传感器组件。PLC 控制柜可预设喷淋压力、流量、时间、喷嘴角度等参数，实现自动化试验流程；触摸屏操作的 HMI 可实时显示试验参数，支持参数设定、数据记录、故障报警等功能；传感器组件包括水压、流量、水位传感器及计时模块，实时反馈试验数据，实现闭环控制。

3. 辅助系统

涵盖电气保护系统和清洁装置。电气保护系统具备过载保护、漏电保护、缺水报警功能，确保设备运行安全；清洁装置可实现喷嘴自动清洗，防止长期使用后喷嘴堵塞。

关键技术参数

适用尺寸：适配 20ft/40ft 标准集装箱，可定制非标尺寸；

喷水流量：单喷嘴流量 12.5-100L/min（可调节），总流量根据喷嘴数量适配；

喷淋范围：集装箱顶面 + 4 个侧面（全覆盖，无喷淋死角）；

试验时间：0-9999min，常规试验时间 30-60min；

控制方式：PLC + 触摸屏全自动控制，支持手动 / 自动切换；

供水要求：自来水或纯净水（水压≥0.3bar。

设备案例

KXT1365型储能集装箱淋雨试验设备（科翔试验设备）案例有：亿纬锂能、海辰储能、赣锋锂业、海博思创、鹏辉能源、天合储能、瑞浦兰钧、楚能新能源等。
