那薄薄的一张纸，代表着盈利订单与“想办法做到”之间的微妙界线。许多车间将特殊模具视为奢侈品，默认依赖标准模具和操作员的技巧来弥补设计鸿沟。但物理规律无法违背。当加上试模成本、报废件及设备过早磨损的代价时，看似“便宜”的标准模具往往是车间里最昂贵的隐形成本。
垫片调整与“祈祷式”空气折弯的隐藏代价最常见的利润流失源，是试图靠人为手段“调”出错位问题。垫片修正虽然常用，但模具偏差哪怕仅 0.1 毫米，也会导致角度波动。结果是令人头痛的“垫片洗牌”：不均匀的滑块压力叠加，导致每次成功的折弯设定都会让下一次产生误差。
这种低效在“空气弯曲祈祷法”中更为严重。研究表明，将 V 型下模开口与板厚比例从常见的 12:1 降至 8:1，可减少近 40% 的回弹。然而大多数车间缺乏专用模具，只能依赖标准配置。结果是反复的过弯与修正，不仅使模具磨损加倍，也支付了双倍的循环工时。
折弯工艺的隐形成本
提高吨位：当“硬压”演变为设备损伤当标准模具无法达标时，增加吨位是危险的本能。硬性规定：绝不能超过设备额定吨位的 80%。 试图通过高压让标准模具发挥精密效果，是在加速系统疲劳。数据显示，超载操作8万至12万次后，部件裂纹概率增加约 40%；在高产量车间，液压故障风险可能增加三倍。此外，蛮力会导致滑块挠曲（“独木舟效应”），造成两端角度紧、中部宽。建议升级为硬化处理的 Wila 或 Amada 模具，以均匀分配载荷。

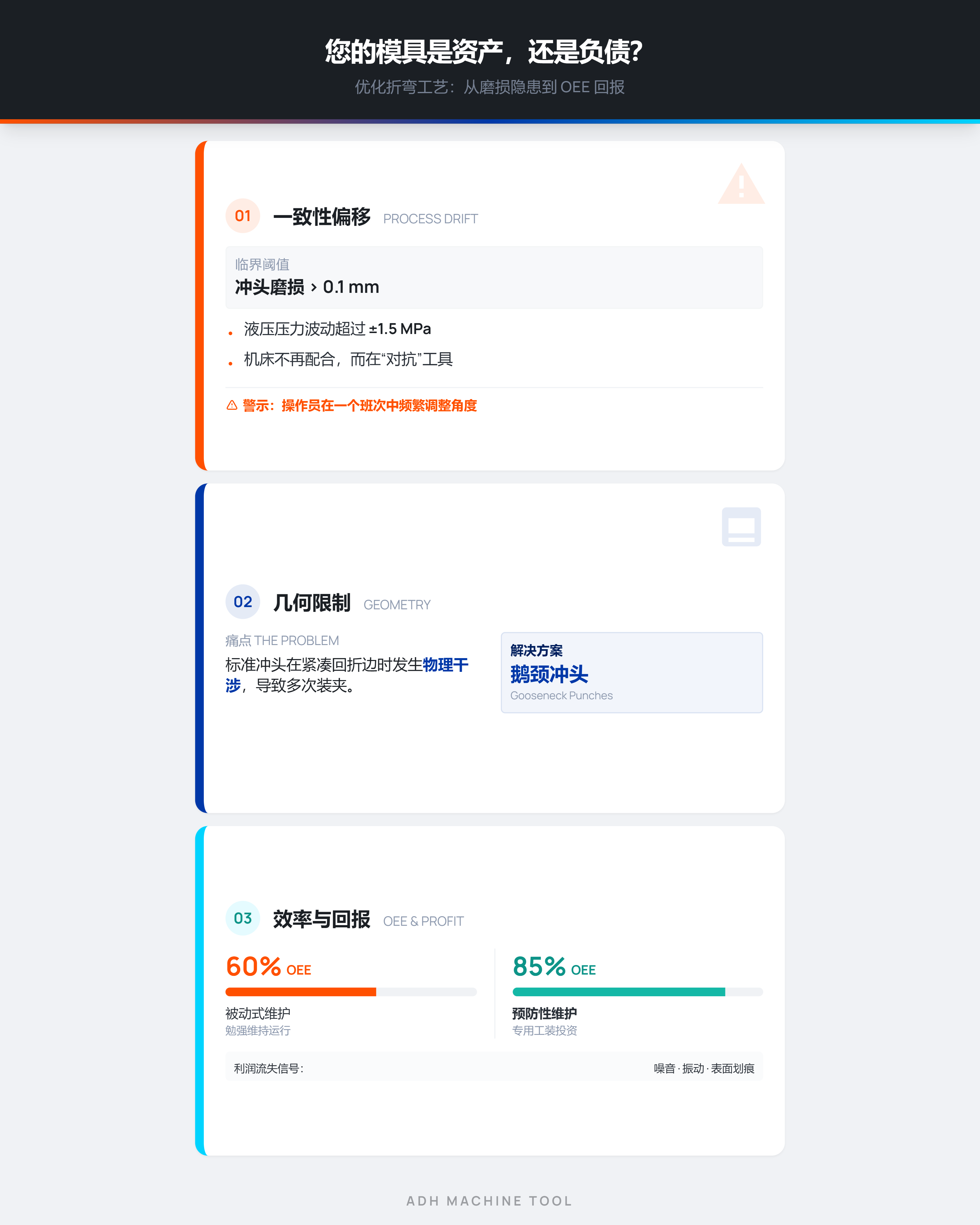

临界点：何时标准 V 型模成为负担 请留意以下信号：
一致性偏移：冲头磨损超过0.1mm半径，液压波动超过±1.5 MPa。
硬度差异：材料硬度波动超过2个维氏硬度点，标准模具无法吸收回弹变化。
OEE低下：“勉强维持”的车间OEE往往低于60%，而投资专用工装的企业通常能达到85%。
工具何时成为负债？
几何问题的解决者：防止碰撞的工具折弯不仅是施压，更是空间管理。当零件变成立体形状，它开始与机器争夺空间。以下工具通过创造“释放区”来解决冲突。
1. 鹅颈冲头：避免回折边干涉鹅颈冲头是解决U形或槽形工件内翻边碰撞的首选。其颈部以42°至45°后弯，形成深达8厘米以上的让位腔，允许冲头“绕过”内翻边。
鹅颈冲头金属加工效率倍增器
性能：重载型号可承受 300吨/米 压力，减少挠曲。
兼容性警示：约70%的初次采购因接口不兼容被退回。
欧洲式：835mm高，楔槽夹紧（Bystronic, LVD, Durma）。
Amada式：67mm高，圆柱销与锥锁，高精度。
Trumpf式：自动化快换接口。
2. 窗口模具：深箱体成形当法兰深度使得工件无法平整放置在标准模轨上时，窗口模具通过在模体上加工矩形开口，允许已成形的侧法兰穿过。
能力：实现比标准模具深4-10倍的箱体成形。
材质：必须采用 Cr12MoV 高强钢，以承受20mm以上厚板折弯而不开裂。
注意：加工<4mm薄板时，需防范侧壁在窗口处塌陷。
3. 偏移模具：Z形折弯一次成形将两道工序合并为一次冲程。冲头与下模具有定义的偏移量（10-20mm），滑块下行时两边同时成形。
优势：省去翻面与二次定位，消除累积误差。
技术要求：需R4–R20专用圆角防止开裂；长度超过1米时，机床必须具备挠度补偿以抵消横向剪切力。
4. 锐角模：抵消回弹解决不锈钢与铝材的“记忆性”。锐角模（85°–88°）允许有意过弯3°–5°，卸载后材料回弹至90°。
效果：某航空厂使用聚氨酯涂层锐角模后，铝件报废率下降73%。
校准：需针对每种材料测定k系数（0.33–0.40T），切勿一刀切。
工具选型对比表
工具类型功能 / 目的主要设计特征适用范围常见问题与备注鹅颈冲头防止回折边碰撞42°–45° 颈部开槽，~8cm 避让深度电气机箱、暖通管道需注意欧洲/Amada/Trumpf 接口兼容性窗口模具避免深箱底部干涉矩形“窗口”开口允许法兰穿过深箱、门框、机箱需高强钢（Cr12MoV）；薄板易塌陷偏移模具Z形折弯一次成形冲头鼻部相对刀柄偏移复杂支架、阶差折边>1米长需机床挠度补偿；需定制半径锐角模具补偿材料回弹夹角 85°–88°，预留过折空间不锈钢/铝材 90° 成形需首件试模确定 k 因子，防止过弯表面保护者：无后处理的外观件弯曲最有利润的工厂不是擅长抛光的，而是防止划痕出现的。
为什么胶带是陷阱：美纹纸胶带在每米10吨压力下会位移、残留胶粘剂，导致15%–20%的时间浪费在清理上。
正确方案：
专用保护膜：0.05–0.1mm 聚乙烯膜，耐高压，摩擦痕减少70%。
聚氨酯/合成模具：85-95 Shore A 硬度，完全消除滑动摩擦。不锈钢可见瑕疵减少90%，寿命可达5000次循环以上。
旋转模（翼型弯曲）：滚轮随板材旋转，消除大尺寸法兰（如机翼）的“甩板”划伤。需注意高强钢需配斜面刀柄。
指定正确的模具：关键数据与常见错误定制模具的精度取决于你提供的数据。请务必提供以下核心参数：
1. 吨位计算与修正 不要依赖经验，使用标准公式： =575×2÷12每英寸吨位=模具开口宽度575×材料厚度2÷12 关键修正：基准常数575基于60,000 PSI的冷轧钢。若加工304不锈钢（约84,000 PSI），必须乘以修正系数（84/60 = 1.4）。这意味着看似标准的折弯可能需要增加40%的力。
2. 表面处理
氮化（Nitriding）：高达70 HRC硬度，适用于磨损性材料（激光切割件），但表面较脆。
镀铬（Chrome）：降低摩擦，防止镀锌板或铝材的“粘料”现象。
订购中的三大错误
低估抗拉强度：使用材料证书上的“最大值”而非“名义值”。
无安全裕量：模具额定值应至少为计算吨位的 120%。
混淆折弯方式：切勿将为空气弯曲设计的模具用于底弯（底弯所需力是空气弯的5-10倍），否则会导致模具断裂。
特殊化经济学：租用、购买还是改造？决策的关键在于“单次折弯成本”。
1. 租赁（<500件） 对于短期原型或一次性订单，租赁分段模具可将资本支出（CapEx）转化为运营支出（OpEx）。如果租赁费 < （额外人工时 + 报废成本），租赁即为首选。
2. 投资回报率（ROI）：1,5001,500胜过20,000 无需购买昂贵的自动换模系统（ATC）。
案例：40,000次冲压订单。
方案：引入一件 $1,500 的定制Z形模具（合并两道工序）。
结果：效率提升30%，仅该批次即可节省约 $2,700。模具在订单过半时已回本。
3. 改制标准件（Modified Standard） 最快、最省钱的方案。在现有标准模具上打磨卸料槽（Relief）或添加凸耳（Horn），成本约 800−800−1,500，比全定制节省50%。
行动指南：首件试做规范专用模具到货后的前五分钟至关重要。为防止损坏：
吨位核查：确认机器设定不超过模具（通常低于标准模）的额定载荷。
材料核实：必须使用实际生产材料试模，严禁使用“类似”废料。
气隙检查：从高位开始，逐步下移，切勿一次到底。
