Part 01项目概况

南通枫叶小镇奥特莱斯是一个集购物、休闲、娱乐于一体的大型综合体位于江苏南通苏锡通园区，总投资约 10 亿元，占地面积 200 亩，总建筑面积 12 万平方米。

采用法式新奢浪漫主义设计，融合传统与前卫，建筑外观具有独特的法式风情；采用双首层设计，模糊楼层界限，交错和开放式结构增强了多维场景体验，还特设360度观景平台，顾客可在此欣赏开阔的江景。

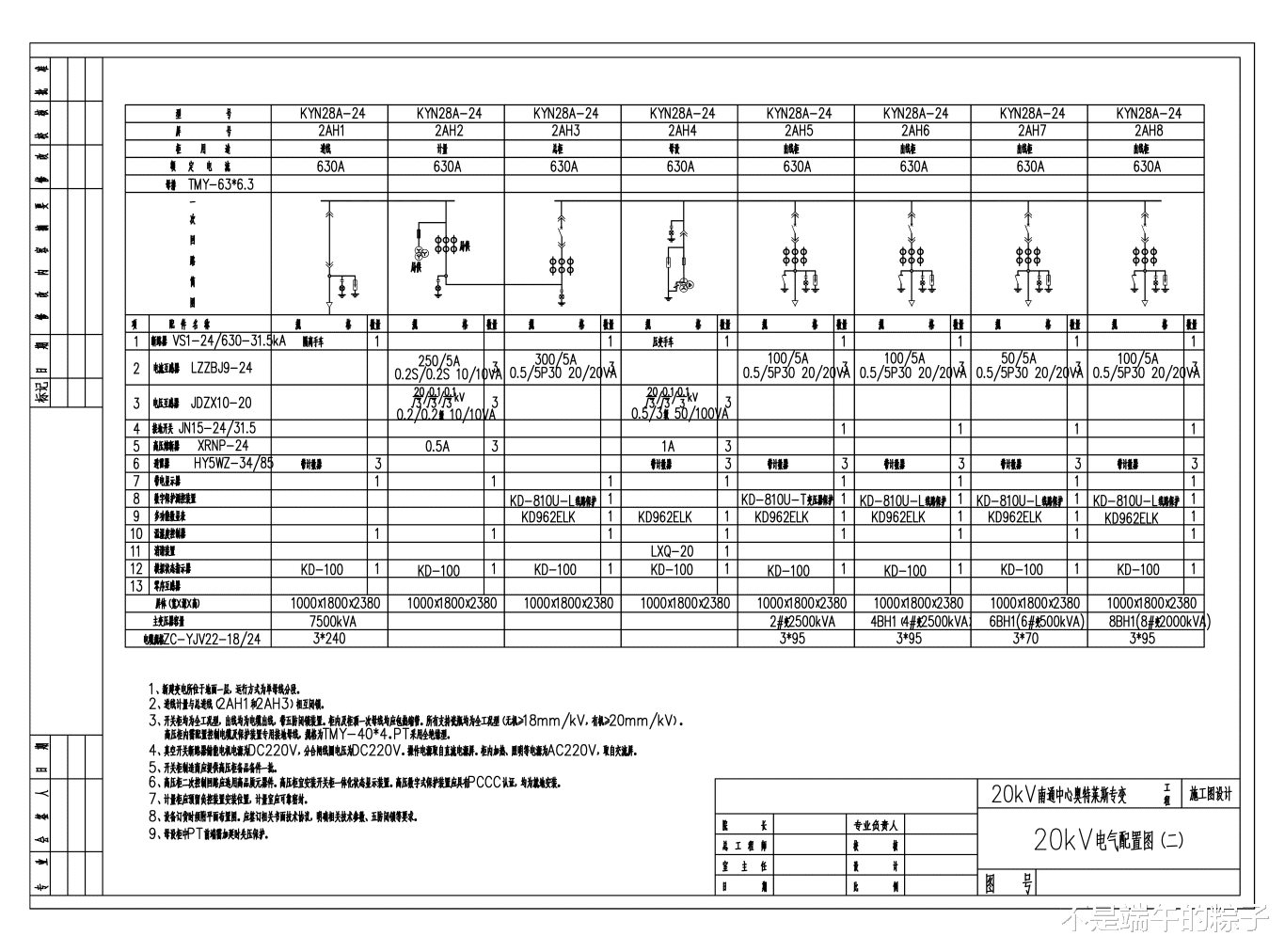

Part 02设计图纸

Part 03产品概述

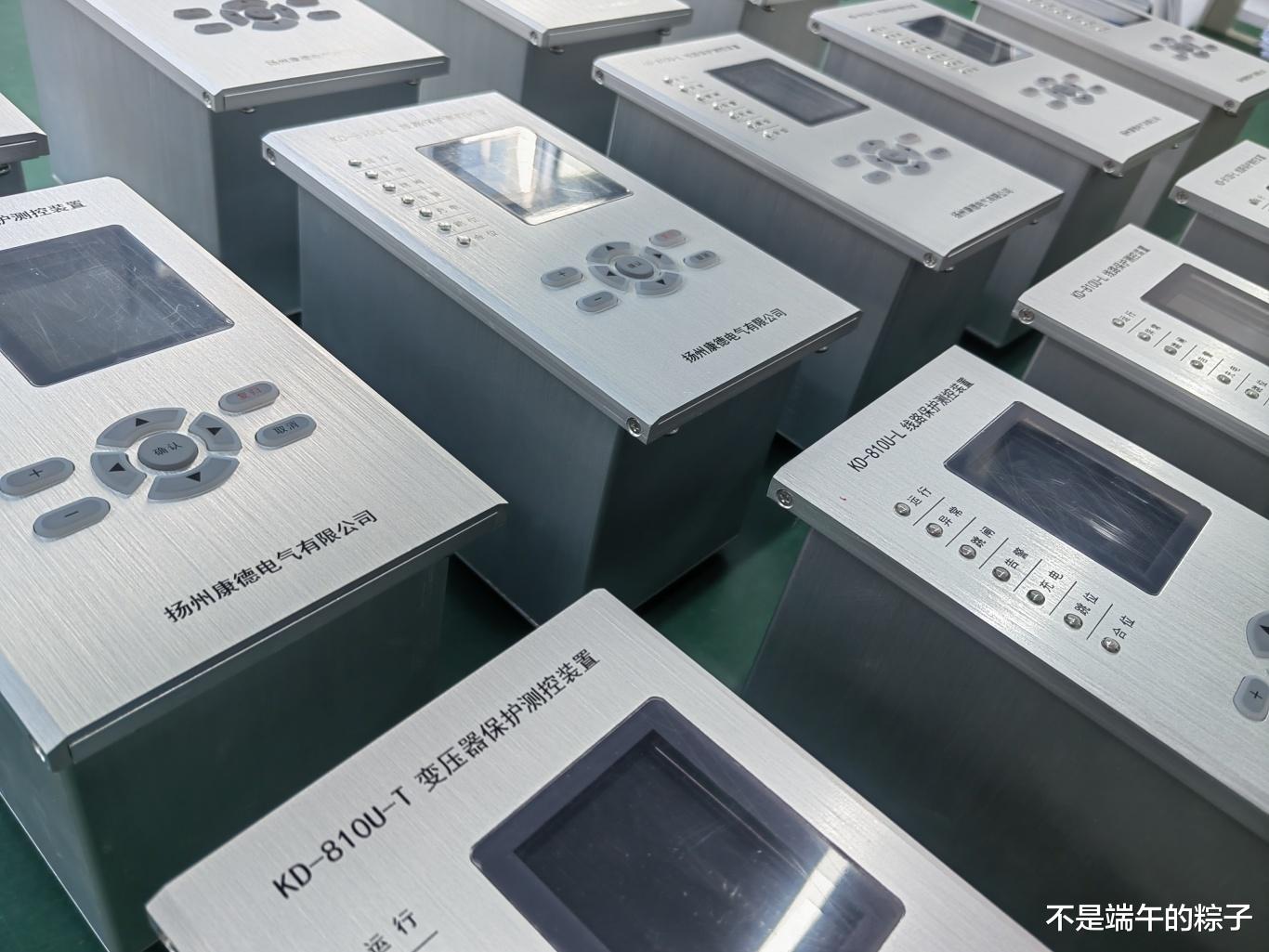

KD-810U线路保护测控装置是电力系统中保障输电线路安全运行的核心设备之一，集保护、测量、控制、通信等功能于一体。可满足客户66KV及以下电压等级用电系统对电力能源安全运行、可靠性的保障要求。目前广泛使用在电厂、变电站、工矿企业医院、学校、商业广场以及大型楼宇等自动化系统中。

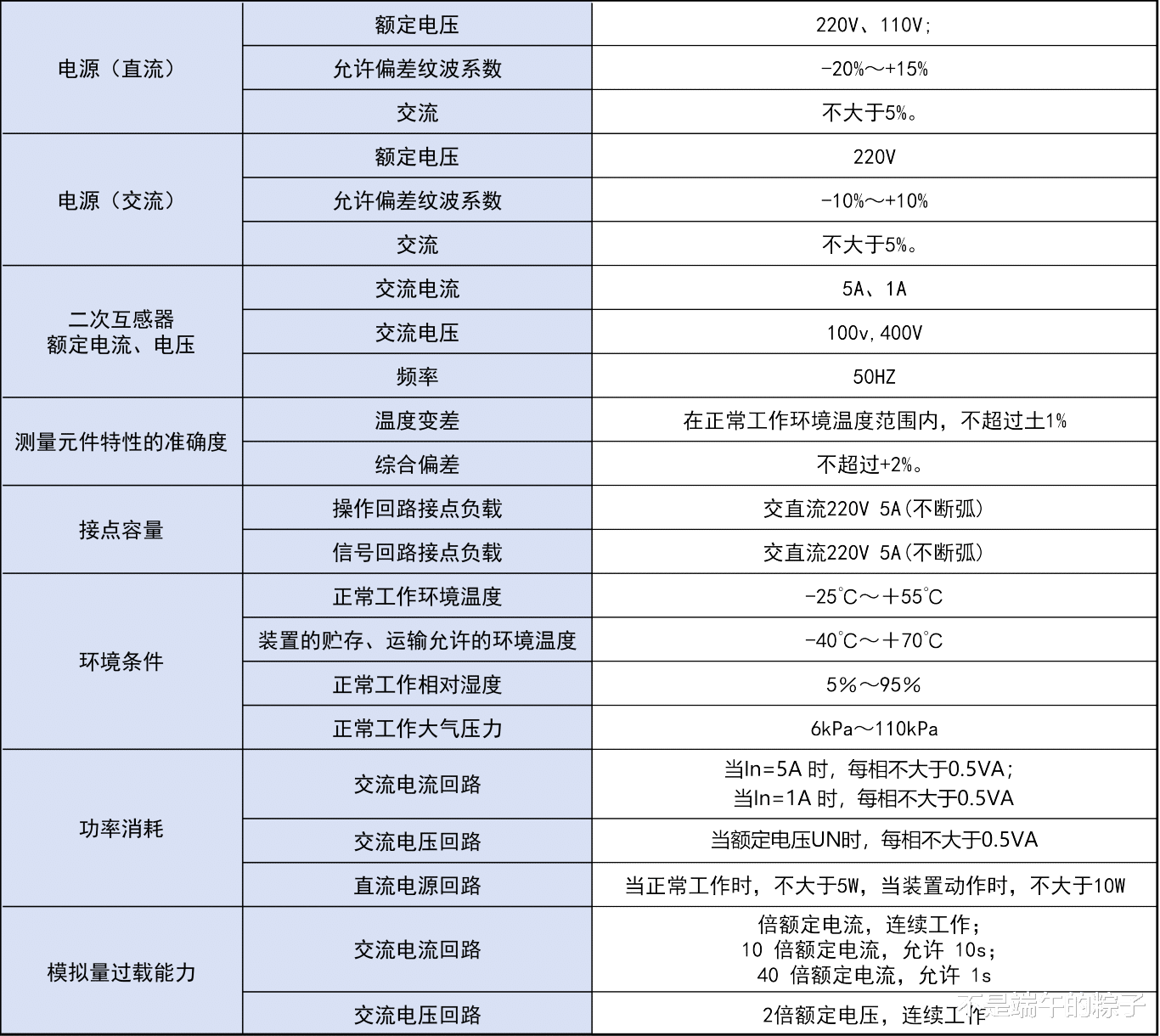

Part 04技术参数

Part 05装置技术特点

采用现代微处理器技术和交流采样技 术开发而成了该保护测控装置。产品的设计充分考虑了成本效能比、易用性和可靠 性，有以下特点：

大液晶模块显示，参数简洁明了，各种信号参数精度高、实时响应快;

装置配备了完善的功能，安装方便，接线简单，操作易上手;

装置的系列型号齐全，针对不同的应用环境分别有线路、变压器、电动机、电容器、PT并列、备自投等保护装置，可完美应对客户的不同需求;

装置具有完善的遥测功能，可分别测量三相电流(la，lb，lc)，线电压(UabUbc，Uca)，有功功率P，无功功率Q，功率因素cos中，频率f;

装置的遥信功能允许用户接入最多14路外部开入量;

装置具备远程遥控功能，装置内部自带完整操作回路以及可投退的开关防跳回路，自适应0.5A~5A开关跳合闸电流；

装置具备通讯对时功能(B码对时)；

装置具备完善的录波功能，可记录动作发生时开关量及模拟量的波形信号，方便技术人员对故障原因进行事后分析和判断;

可支持多种通信规约，如ModBuS-RTU协议、IEC60870-5-103协议以及通过扩展模块可满足智能电网最新通信要求的IEC61850协议;可增配通讯扩展模块，支持多路100M以太网通讯;

保护功能通过图形化界面的逻辑编程的方式实现，可以根据用户的特殊要求在最短时间内完成产品的开发和生产;

装置采用专用芯片，在掉电情况下，基本数据保存不丢失，恢复电源后，装置可继续可靠的运行；

采用了主板低功耗设计及液晶保护技术，整机静态功耗长期维持在4W左右装置使用寿命大为提高;

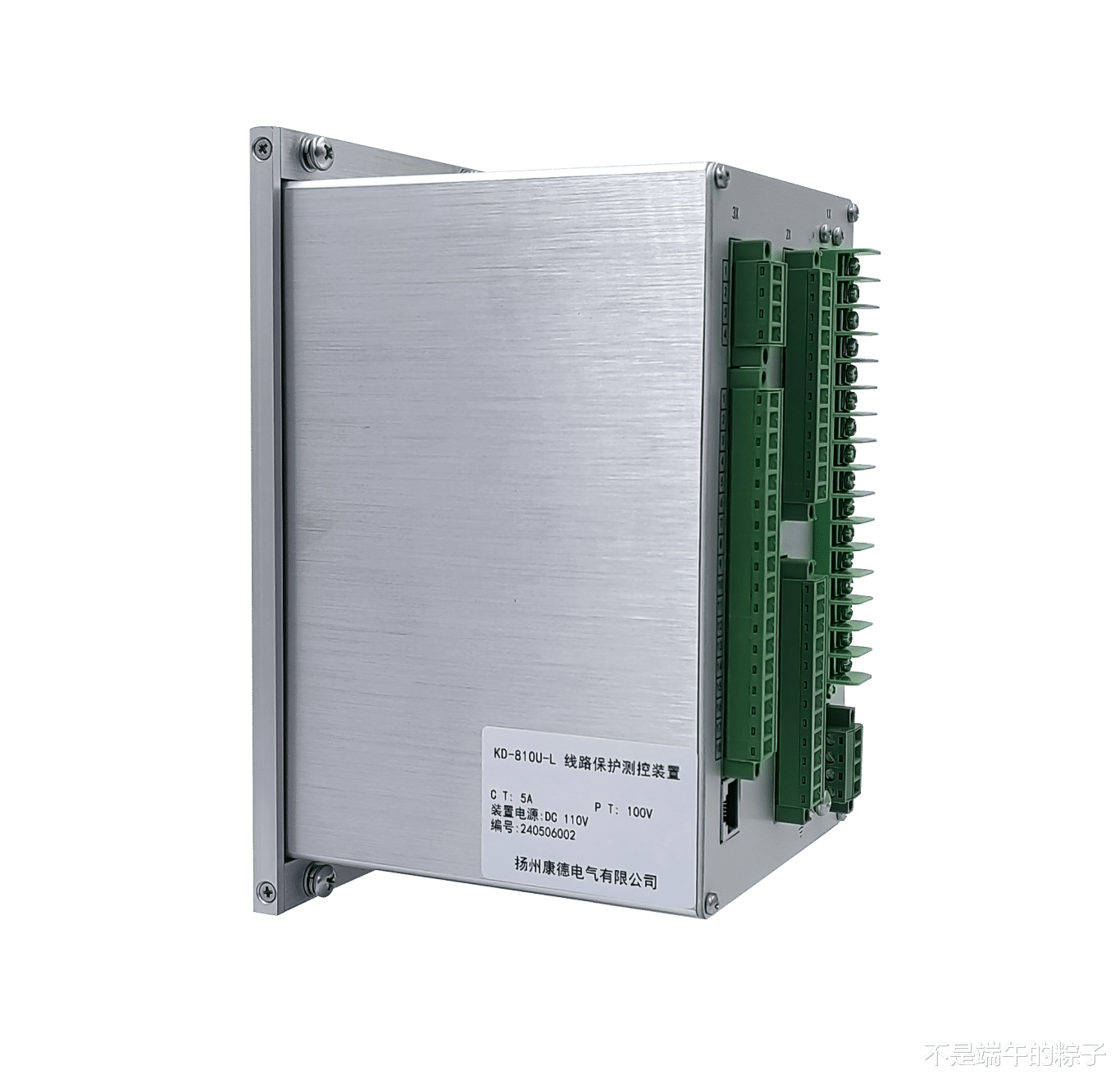

Part 06机箱结构

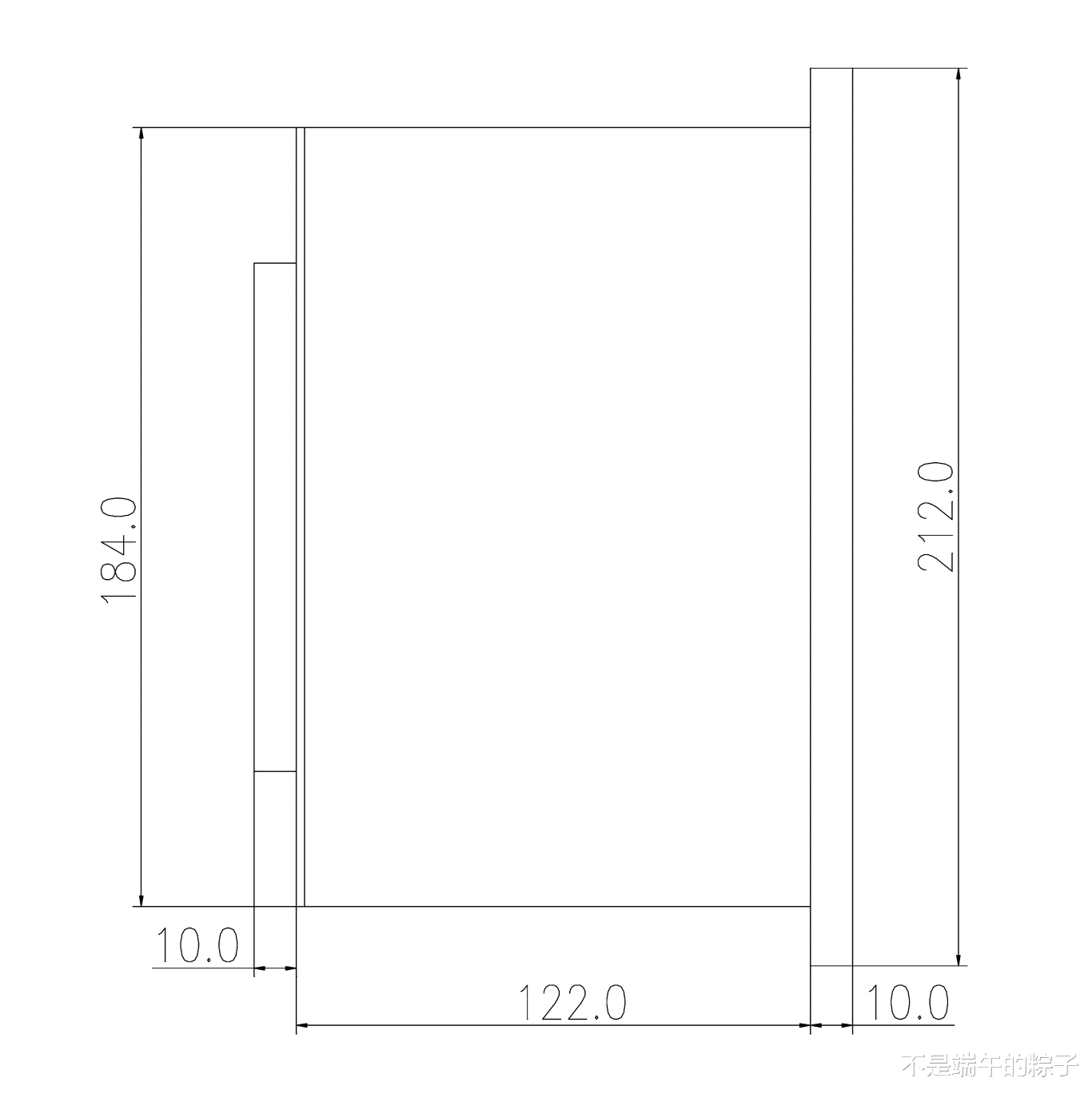

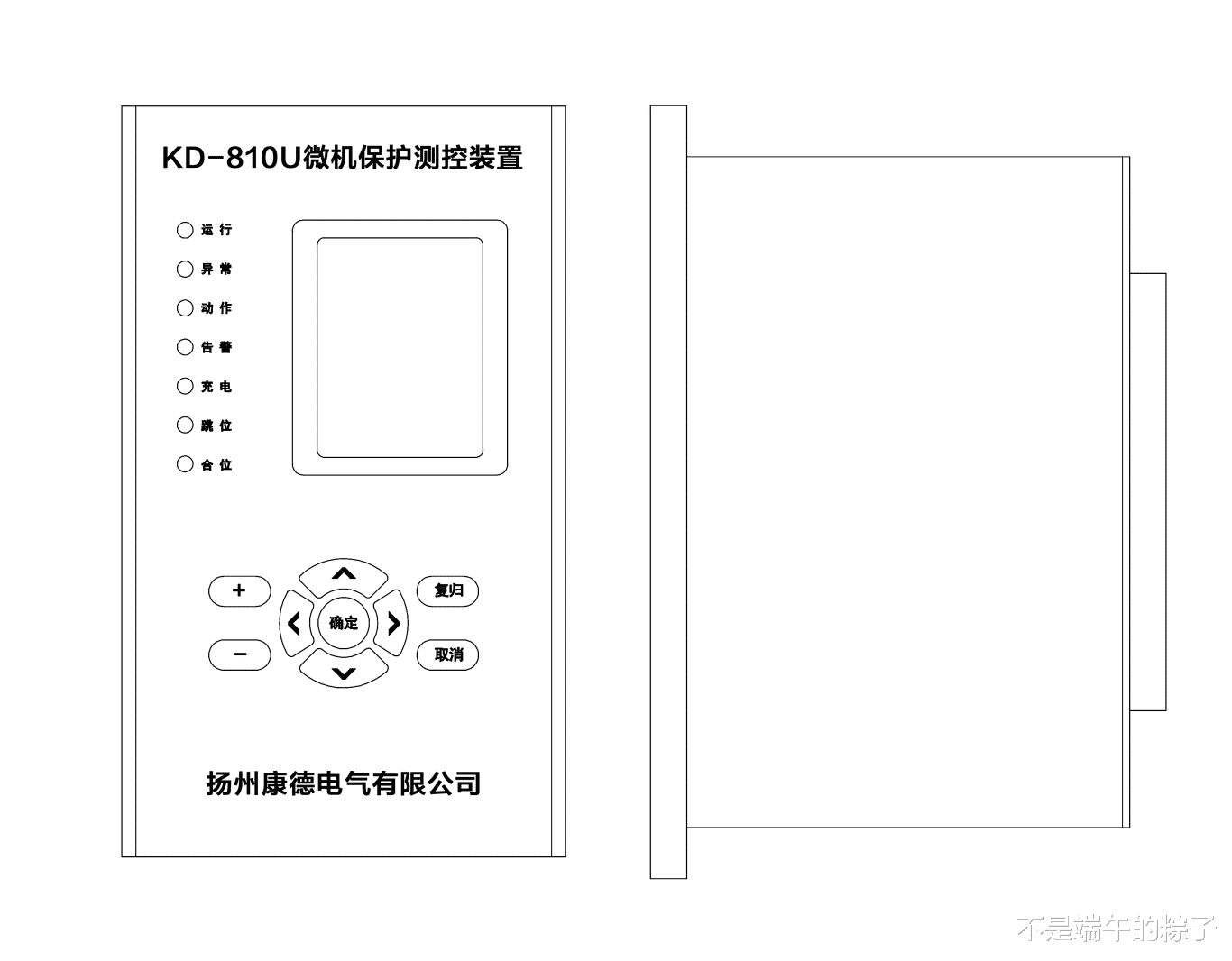

KD-810U机箱尺寸图(侧视)

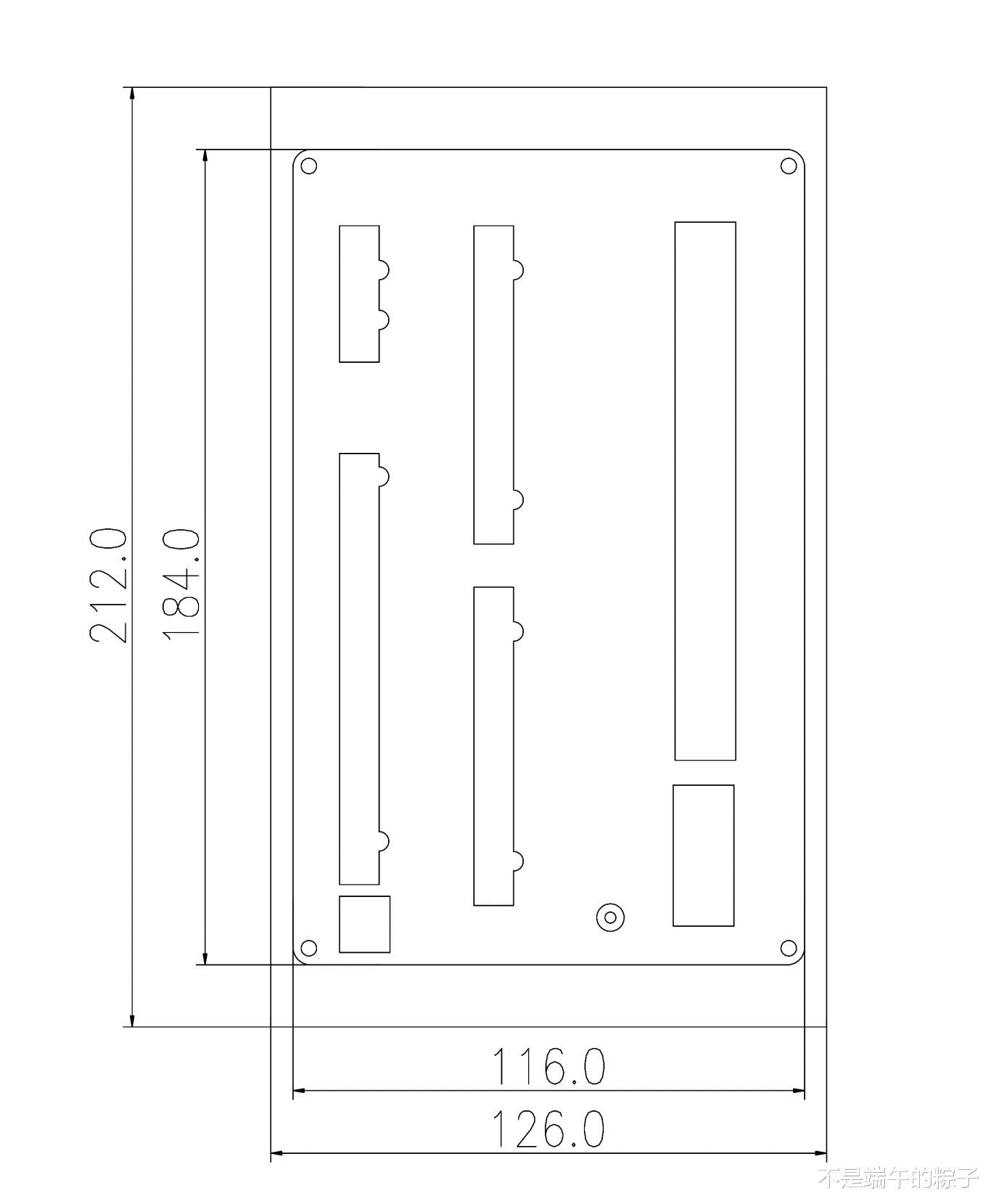

KD-810U机箱尺寸图(背视)

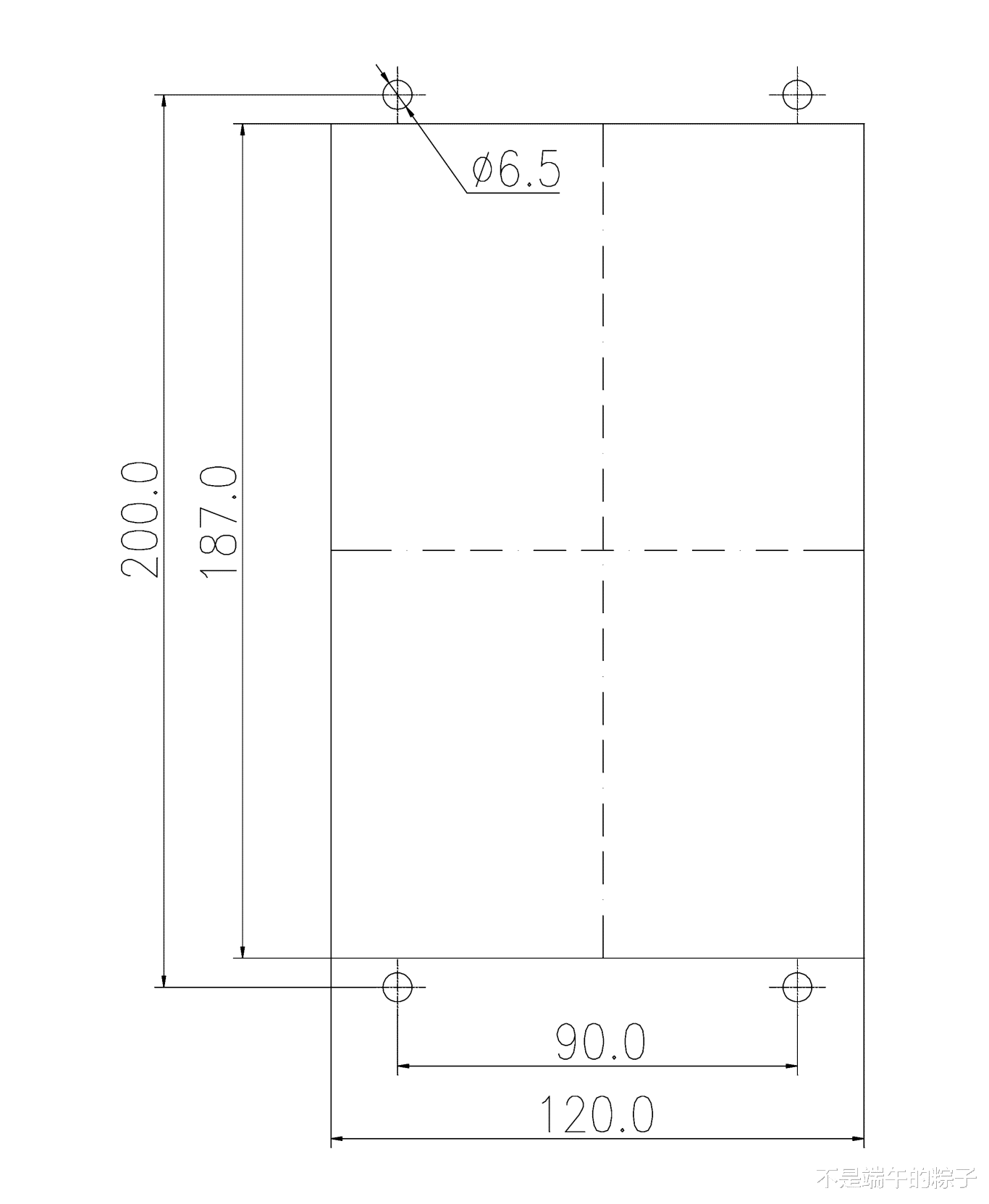

KD-810U机箱开孔图

Part 07保护端子定义及操作回路

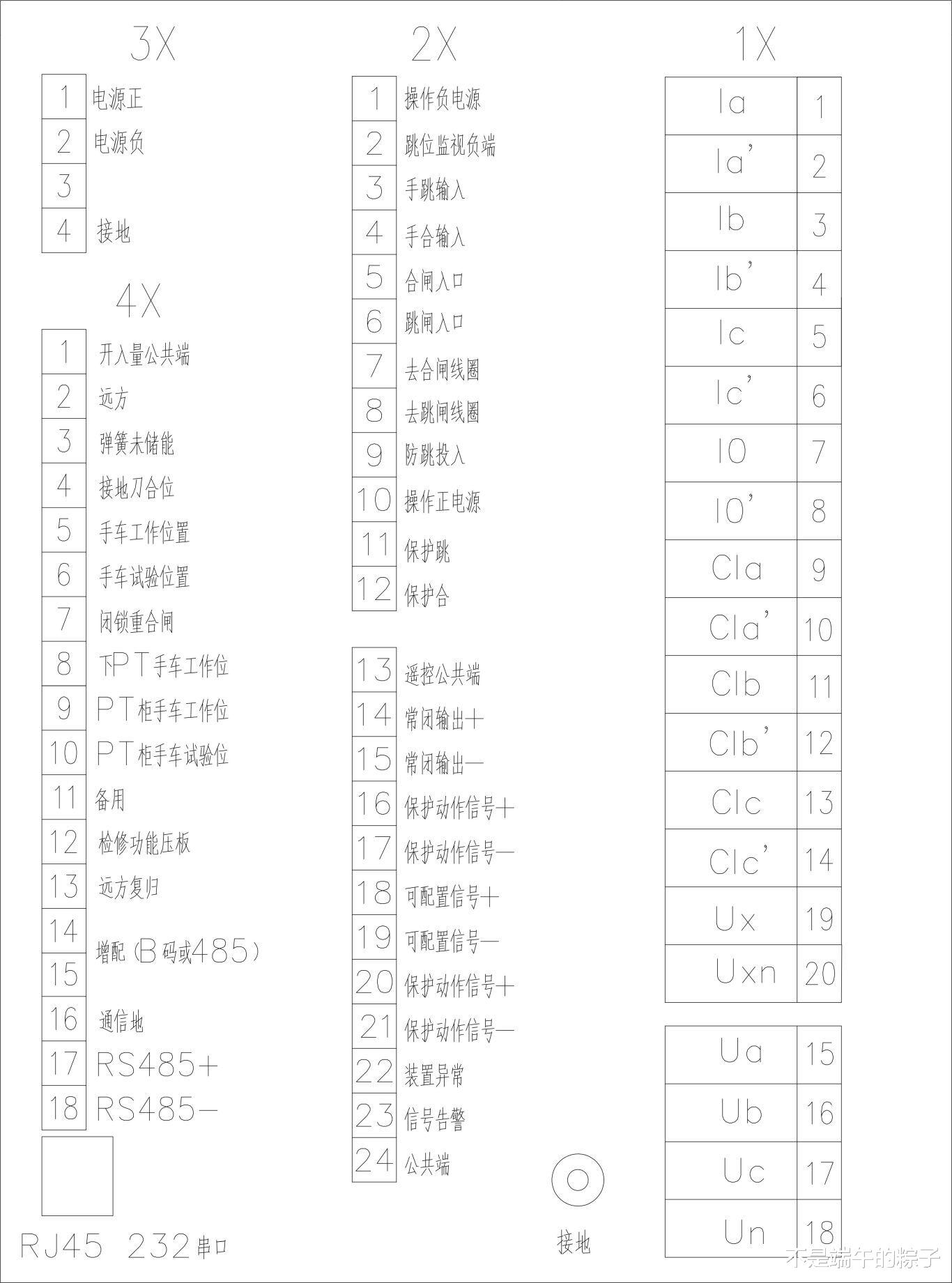

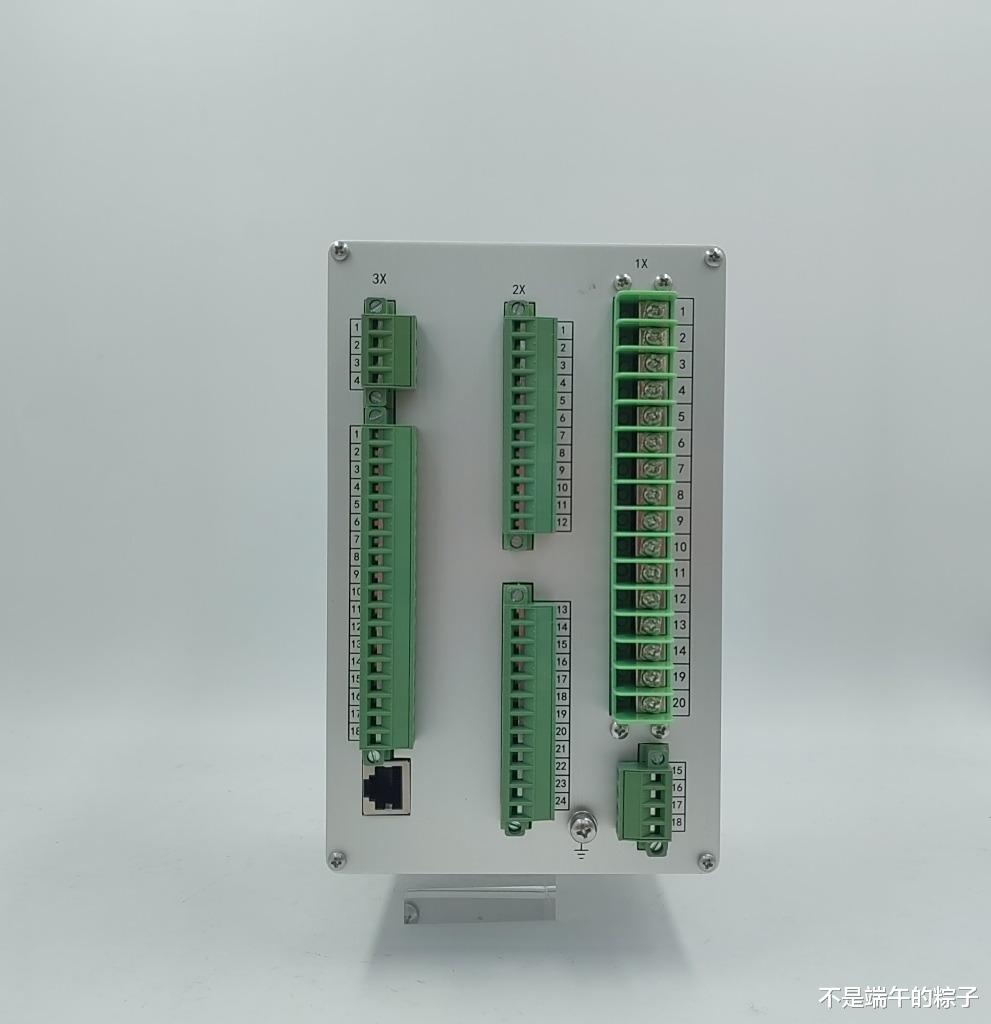

线路背面端子图

操作回路

SH 为手合继电器，ST 为手跳继电器，YH为遥合继电器，YT为遥跳继电器 TWJ为跳位继电器，HWJ为合位继电器，TBJ为跳闸保持继电器，FT防跳继电器。

Part 08

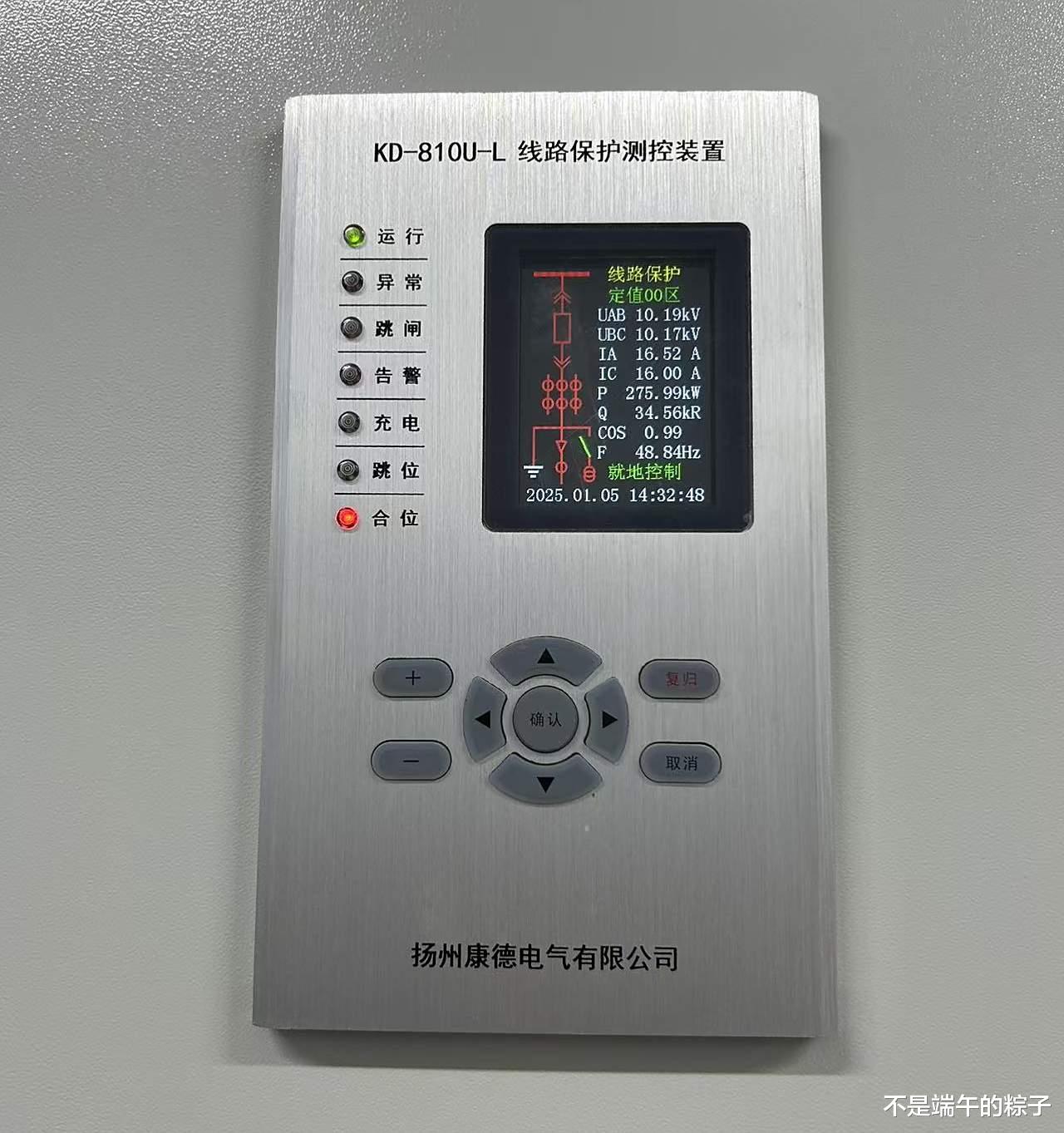

面板说明

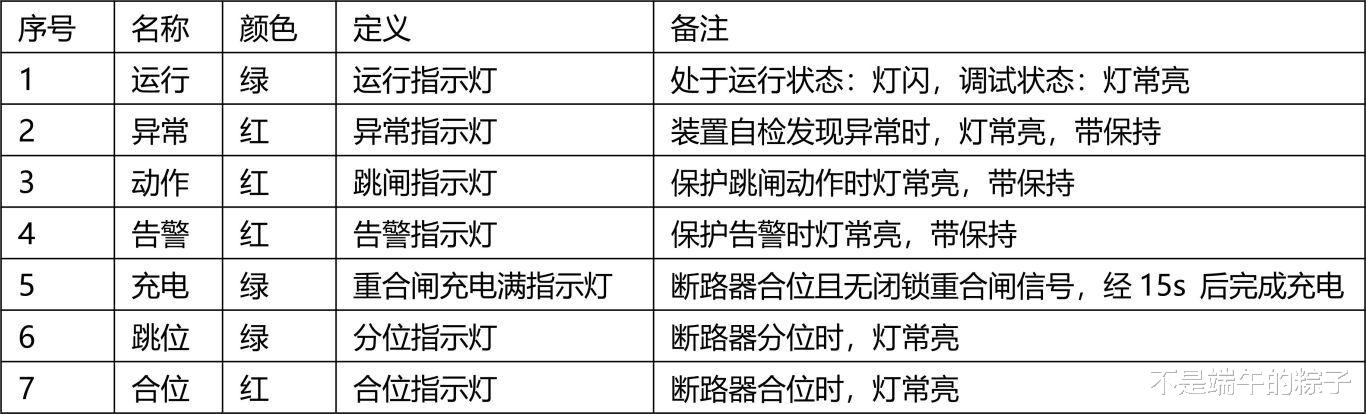

指示灯定义表

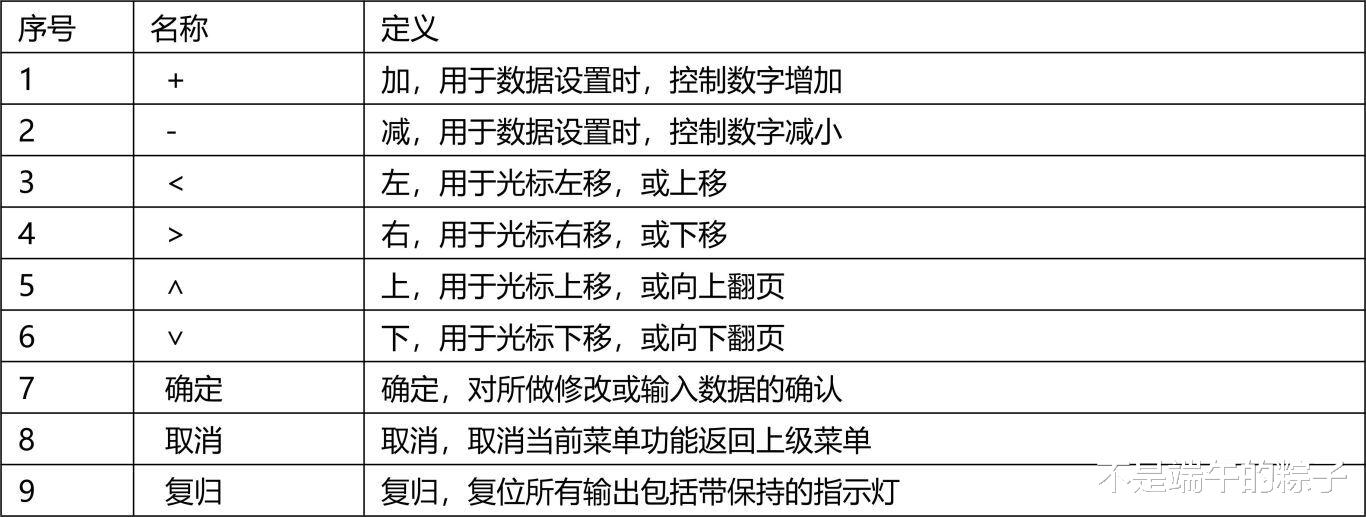

按键定义表

Part 09

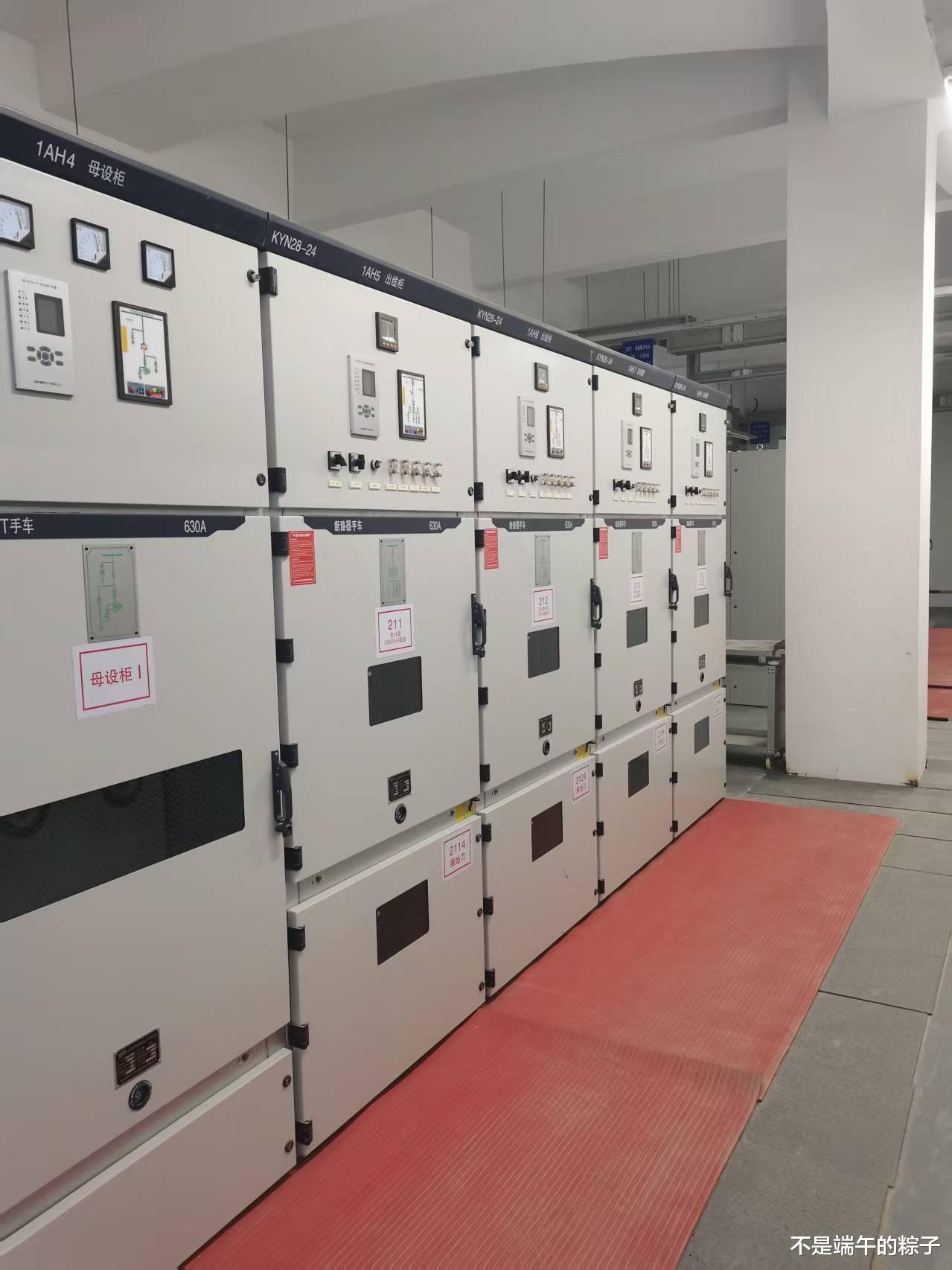

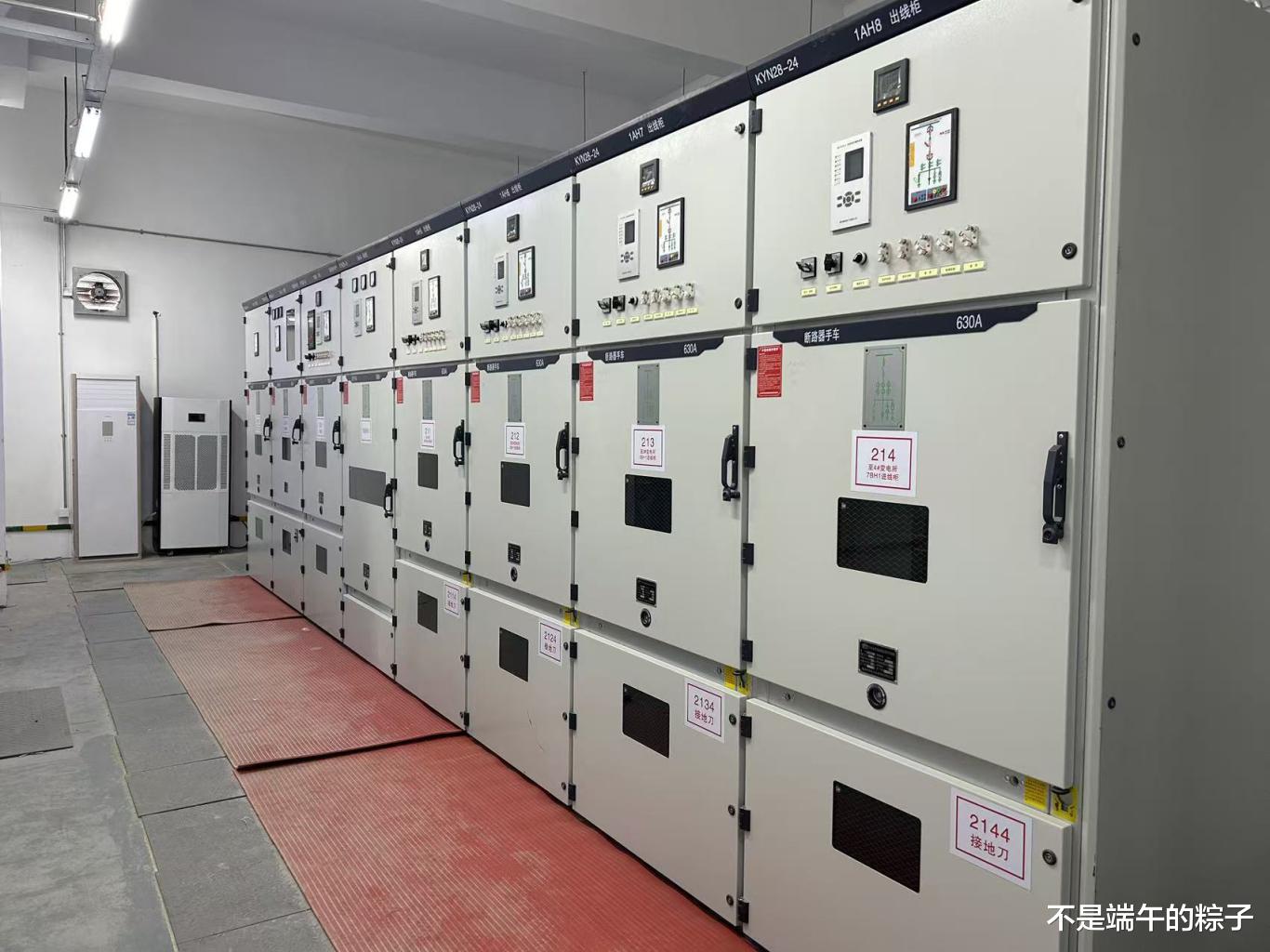

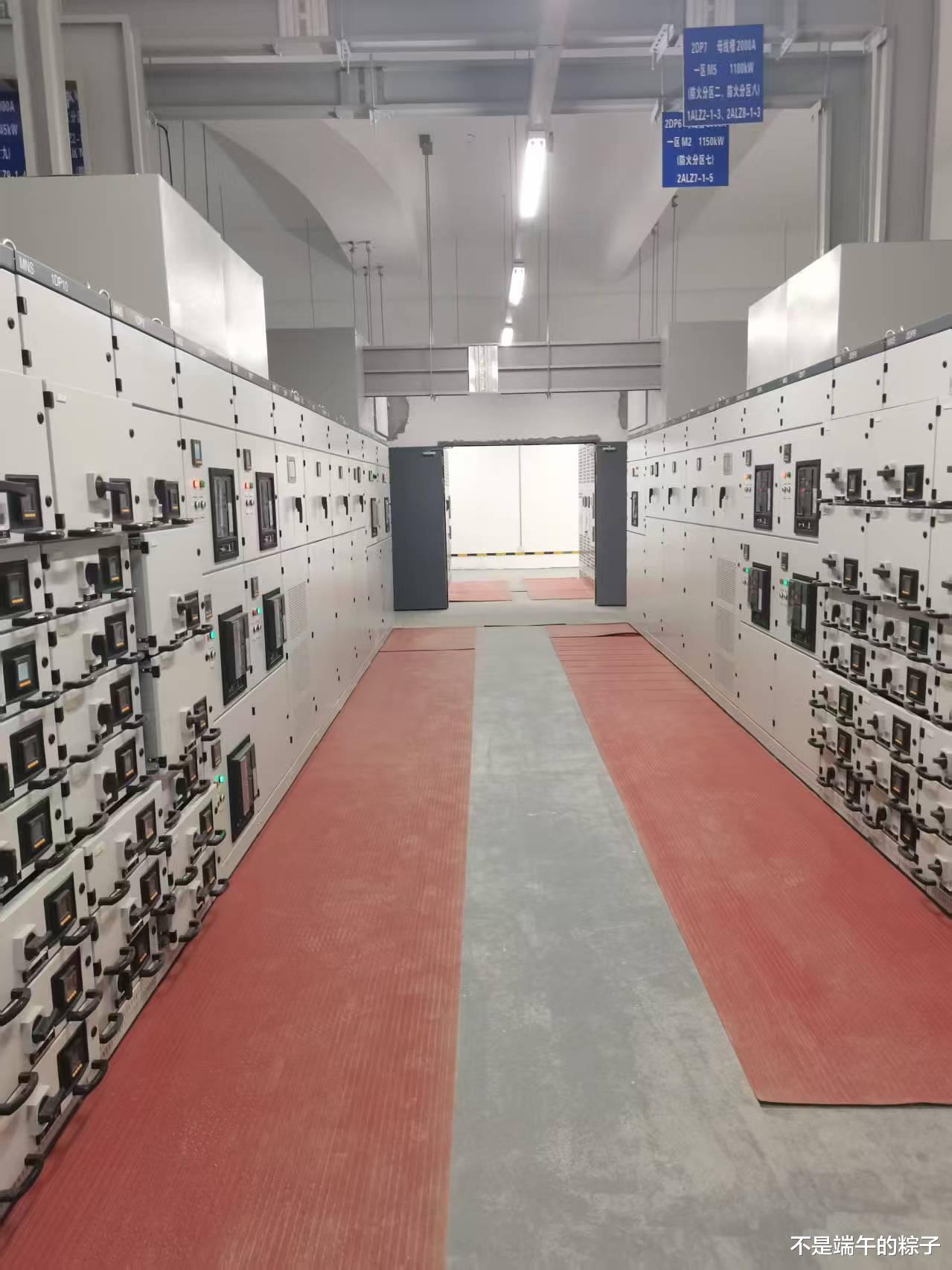

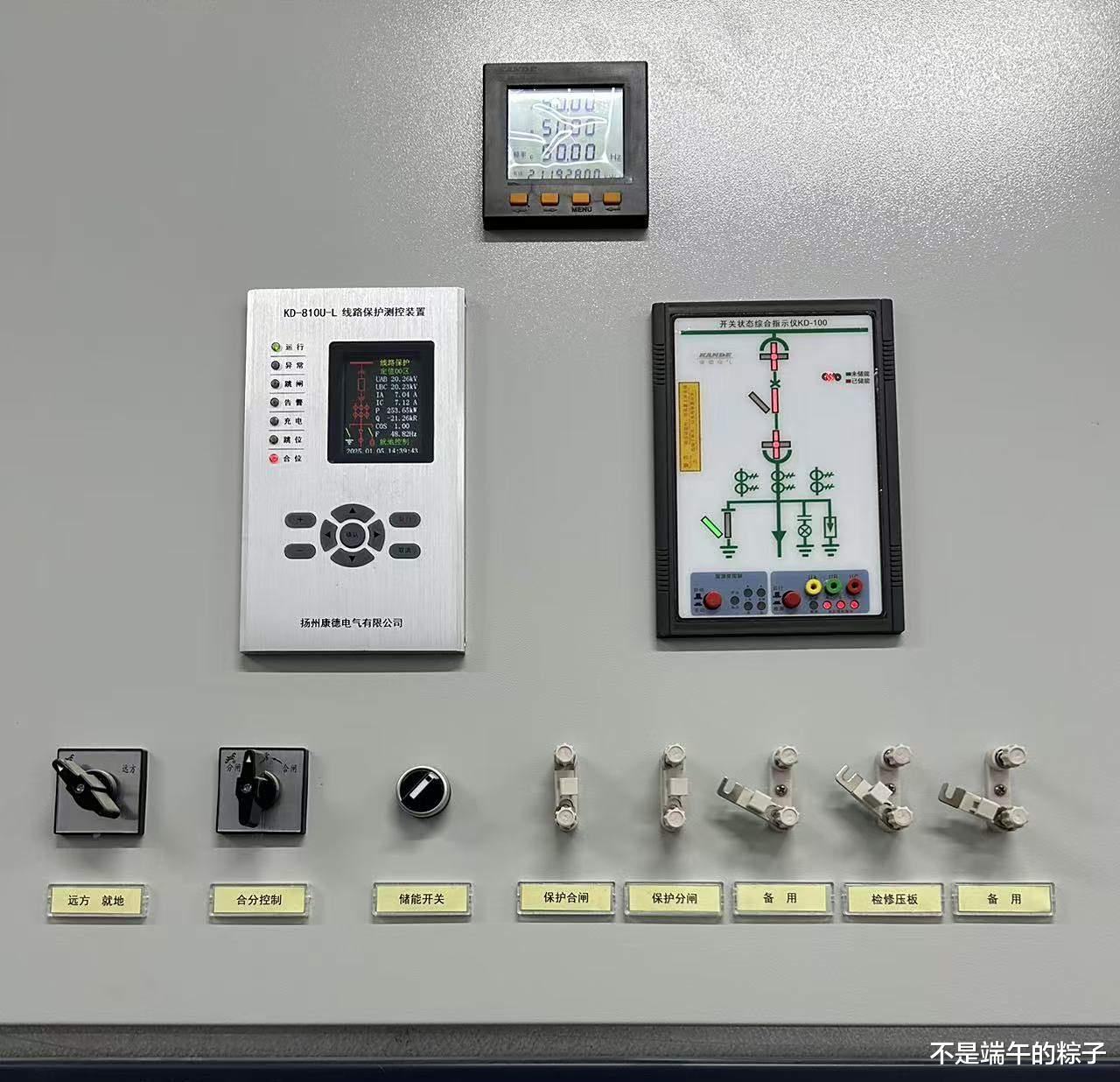

现场照片
