本文华算科技主要介绍了（Rct。R是衡量电极界面电荷传递难易程度的重要参数，其大小受等多种因素影响。文中详细分析了变大和变小的原因界面结构、温度、溶液环境电荷转移电阻（Rct）电化学交流阻抗谱。

界面反应中电荷传递的活化过程，依赖于界面电子态密度、反应物与产物的电子耦合强度、界面能级匹配程度以及局部电场图1. 电化学阻抗 Nyquist 图与等效电路中电荷转移电阻的典型表示。DOI：10.1039/C4RA01677G。

Butler–Volmer方程其中η为过电位。因此，等参数相关联。

电荷转移电阻为什么产生？

界面电荷从一种相向另一种相的定向传输行为该能量障碍的存在导致了，其大小由界面电荷交换速率所主导（图2）。

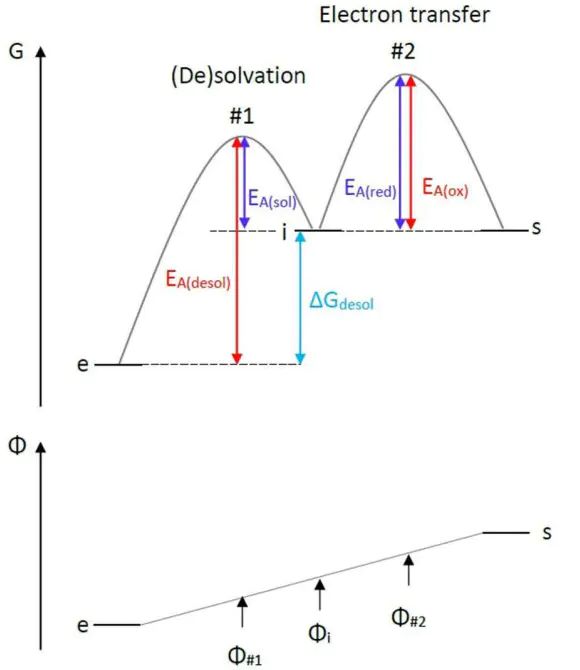

电极–电解质界面上金属离子脱溶剂化与电子转移过程的能量示意图。DOI：10.1002/cssc.202101498。

（1），即电极与反应物之间电子轨道重叠程度。

界面密度态（3），即反应前后体系的能量差。

）。这些因素决定了界面电子传递的速率常数Kct图3.阻抗谱此外，双电层也会间接影响Rct。

电荷转移电阻变大的原因？

界面电荷交换过程受到限制界面电荷传递速率降低首先，界面电荷交换的速率常数Kct阻抗图中高频半圆直径增大电极材料表面会导致界面电子供给能力下降，尤其是在金属-半导体界面中，当费米能级与导带（或价带）之间能隙增大时，界面电子或空穴的有效态密度降低，导致转移速率受限。

电极表面发生钝化或覆盖非导电层图4.溶液相因素同样重要。会导致电极表面反应物供给不足，使界面反应速率受限，的升高。

可能干扰界面电势分布和电荷中介机制，进一步阻碍电荷转移过程。此外，也可能导致电荷穿越双电层的能垒升高图5.此外，，由于反应动力学处于极化区，过电位增大引发反应非对称性增强，。这种情况在非对称能垒情况下尤为显著（图6）。

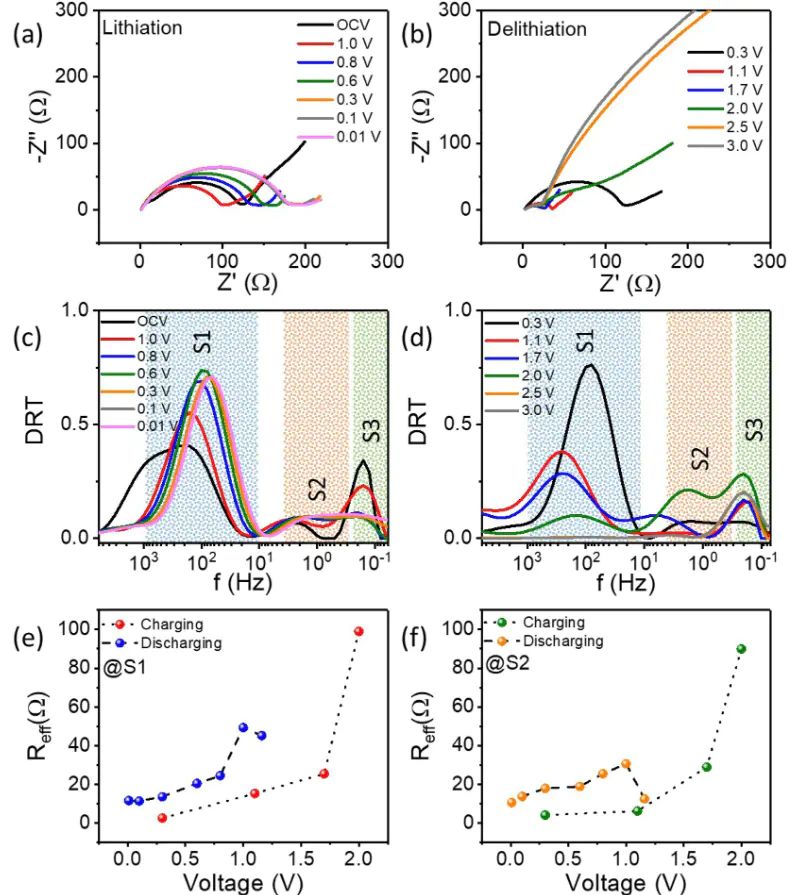

锂电池在不同电极电位条件下的电化学阻抗谱与弛豫时间分布。DOI：10.1038/s41598-021-91871-3。

电荷转移电阻变小的原因？

界面电荷传递行为更加高效首先，，尤其是在导电高的材料表面，会提升单位面积电子可用性，增强电子转移能力，从而降低Kct其次，将显著提高电子跃迁概率。在此情形下，电极与反应物分子轨道之间的有效重叠加剧，或界面结构优化形成低势垒通道，都可提升电荷传递效率。

界面发生重排、形成导电路径或构建具有电催化活性位点时图7.此外，亦可提升体系中电子激发概率与界面迁移率，从而增加反应速率常数K，间接导致Rct降低。在一定温度区间内，电子和离子的热激发提高了其跃迁概率，降低了界面传输障碍。

较高浓度的反应物或增强的电解质离子强度引入能级匹配的中介体或电子导体图8.电极电位电极电位更接近反应的平衡电位或处于动力学最优区间图9.
