如何选择索力测量设备？（振动法、磁通量法、直接测力法全对比，含4G索力计选型要点）

索力测量（Cable Tension Measurement）是保障大跨度桥梁及大型空间结构安全与性能的关键技术。广泛应用于斜拉桥拉索、拱桥吊杆、悬索桥吊索、系杆拱系杆、张弦桁架等关键受力构件的张力监测与评估。索力是桥梁结构安全与耐久的重要指标：它直接影响主梁线形、塔梁内力分配、疲劳损伤累积、以及长期服役安全储备。工程人员在选择索力测量设备时，通常关心三个核心问题：

索力是否偏离设计值或历史基准？

索力是否存在长期漂移（温度、松弛、损伤）？

是否在强风、车流、施工扰动等工况下出现异常波动？

当前索力监测技术正处于从 "定期检测" 到 "实时感知"、从 "单点测量" 到 "全域监测"、从 "人工分析" 到 "智能决策" 的转型阶段。定期点测方案投入较低、操作灵活，仍适用于局部快速检测。但只能反映“单个测点某一时刻”的离散状态；全域实时监测方案可形成连续时序数据，用于趋势分析和预警，代表向“实时感知、全域监测、智能决策”方向的发展，但对供电、防护、通信、算法质控与平台能力提出更高要求。市场上常见的在线监测产品形态包括4G索力计，例如深圳安锐科技的4G索力计就是典型代表之一。

下面从“测量原理”出发，系统对比索力测量的主要技术路线，说明各自优点、弊端与使用边界，帮助工程项目做出更匹配的选型决策。

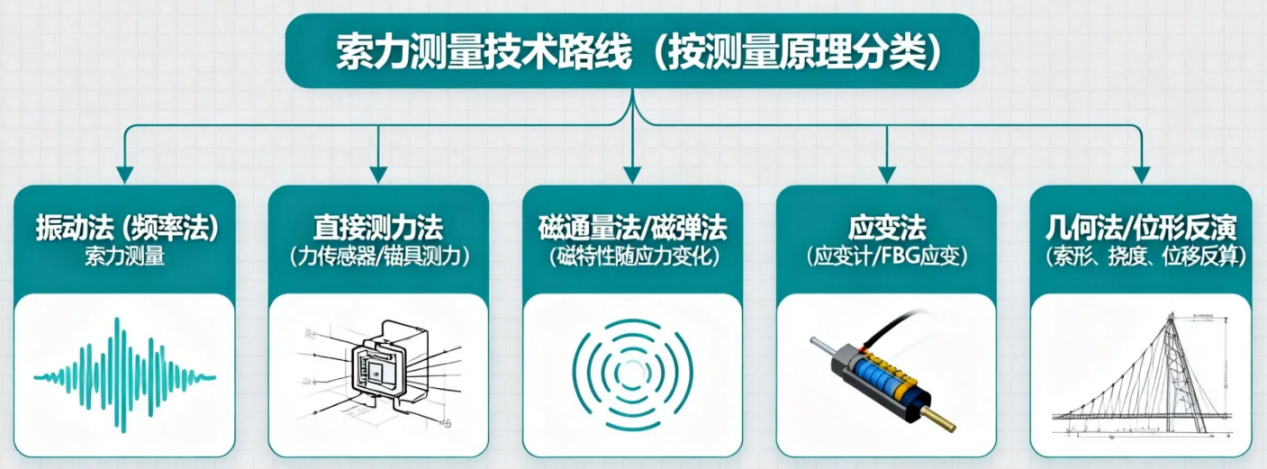

一、索力测量技术路线有哪些？（按测量原理分类）

索力测量常见技术路线包括：

其中，工程上最常用的是振动法、直接测力法与磁通量法（磁弹法）；应变法与几何法更常用于科研、校核或辅助诊断。

二、振动法（频率法）

1. 振动法原理（频率法测索力）

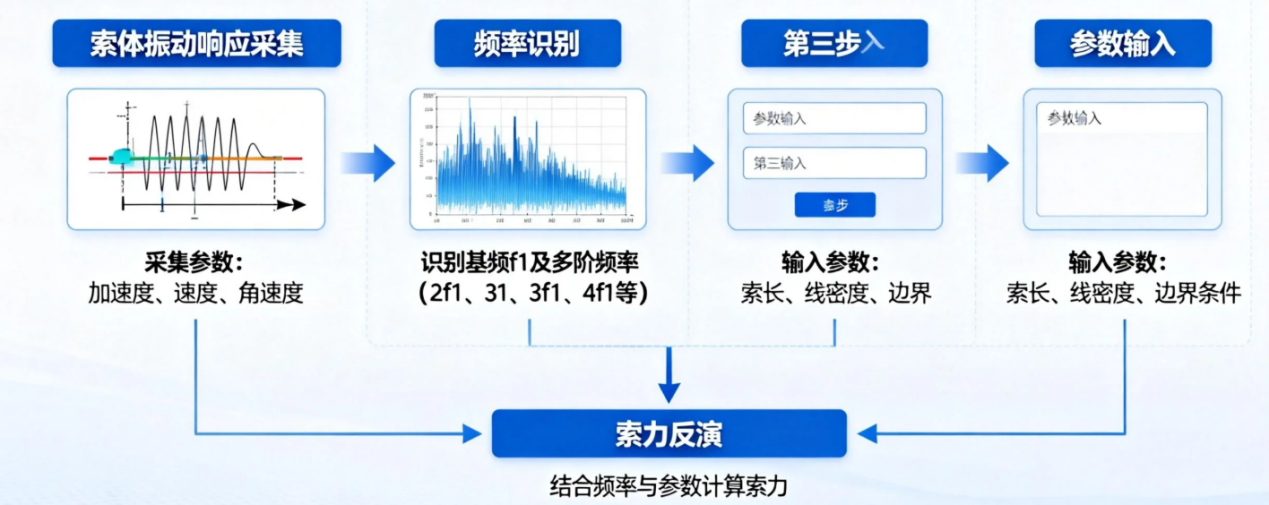

振动法通过采集索体振动响应（加速度、速度或角速度），识别基频 f1及多阶频率（2f1、3f1、4f1等），再结合索长、线密度、边界条件等参数反演索力。

2. 典型设备

便携式振动索力仪（人工点测、抽检、验收）

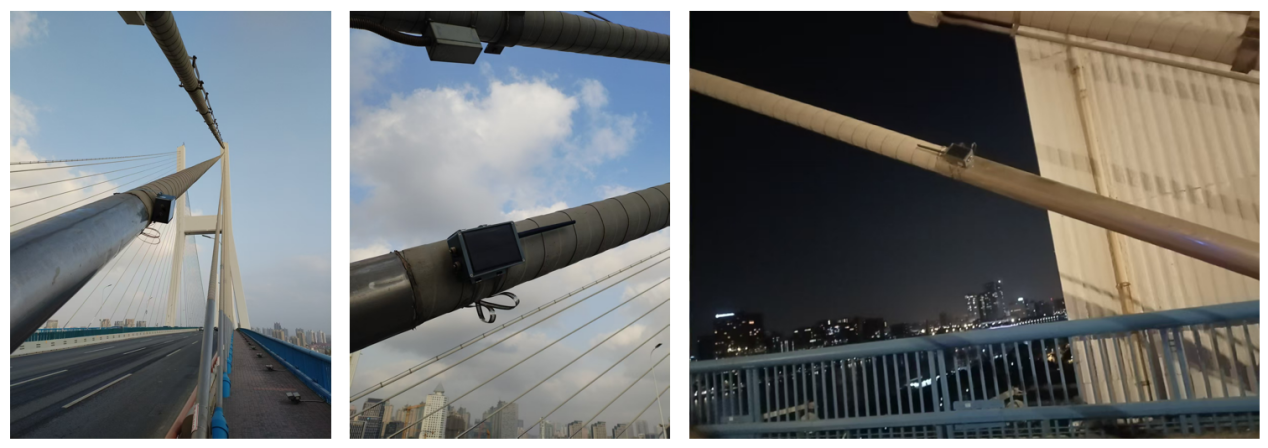

在线振动监测终端 / 4G索力计（定时采集、自动上传、云平台管理）

市场上“4G索力计”通常属于振动法在线化监测方案的产品形态之一，例如安锐测控的4G索力计属于此类典型设备形态。

3. 振动法优点

部署灵活：无需断开原有锁体重新锚固，不影响原有结构，适合存量桥与多索规模化布设

适合长期趋势：在线监测可形成连续数据，便于趋势分析、报表交付与运维管理

工程成本可控：相比改造式直接测力，规模化布设通常更容易

4. 振动法弊端与使用边界

对边界条件敏感：短索、锚固刚区、阻尼器、护套夹具、有效长度变化会影响频率—与索力关系

对激励与信噪比敏感：低阶弱、高阶强；峰展宽、双峰等工况下易误判

必须重视算法质控：工程上通常需要多阶频率一致性校核、跨窗口轨迹跟踪、温度影响分析与置信度输出

适用场景总结

更适合：中长索、谱峰相对清晰、允许重复采集或长期在线监测的项目

需谨慎：短索、擦碰摩擦明显、边界变化频繁且缺少校核手段的项目

三、直接测力法

1. 直接测力法原理

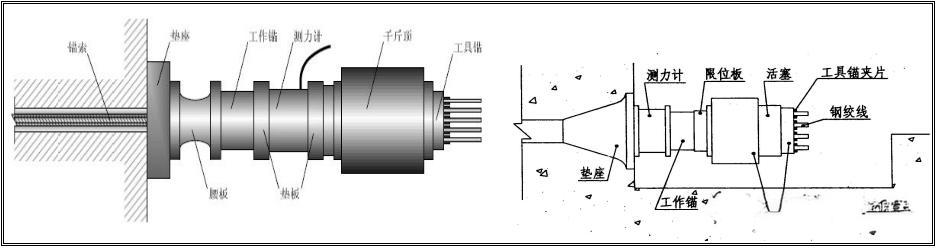

直接在力传递路径上测量力值：在锚具、连接件或关键构件处布设力传感器，或利用张拉设备压力与力关系反算索力。

2. 典型设备

锚具/拉杆处环形力传感器、压式/拉式荷重传感器

张拉千斤顶压力测量与反算（施工/复张/验收）

特定构造下的锚索计（可提供总力参考）

3. 直接测力法优点

测量链条直接：通常不依赖振动激励；在安装条件合适时测出的绝对力值可信度高

施工张拉场景常用：可作为力值基准或复核手段

4. 直接测力法弊端与使用边界

安装改造条件要求高：存量桥常受结构、空间、防护与许可限制

长期耐久性要求高：防水、防腐、漂移、供电与线缆维护均要考虑

规模化成本较高：多索布设时综合成本与施工组织成本上升

四、磁通量法/磁弹法索力测量

1. 磁通量法/磁弹法原理

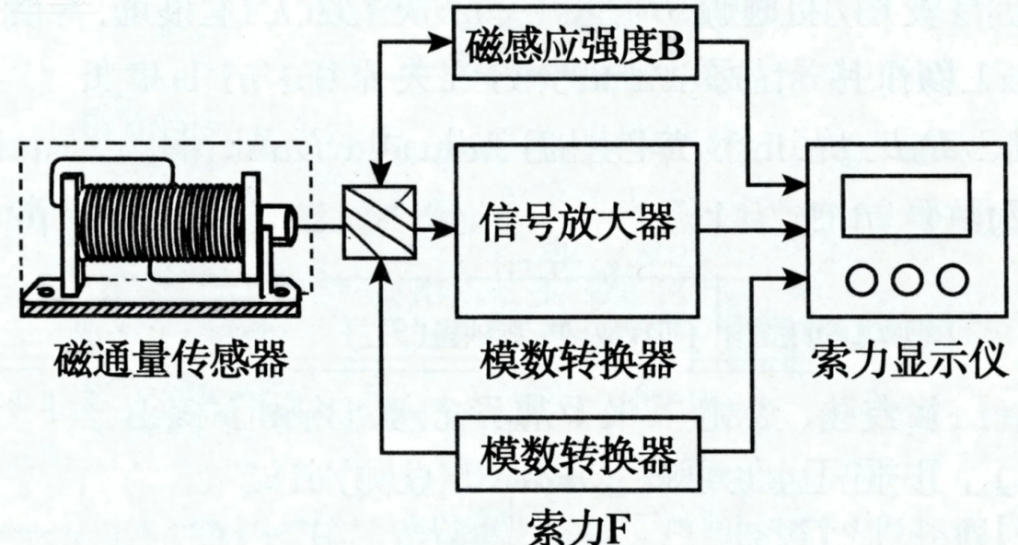

铁磁材料（钢索、钢绞线）受力后磁特性（磁导率、磁化状态等）发生变化，通过外加磁化与磁场检测建立“磁—力”映射关系推算索力。这类方法常称磁弹法或磁通量法测索力。

2. 典型设备

夹装/环抱式磁弹索力仪（磁化线圈 + 磁传感器 + 标定曲线）

便携式磁通量索力测量仪（多用于点测）

3. 磁通量法优点

不依赖振动激励：对“难激励、频谱不清晰”的场景有吸引力

点测效率高：在可标定、干扰可控条件下适合快速抽检

4. 磁通量法弊端与使用边界

强依赖标定：材料批次、热处理、残余应力、绞线结构差异会影响磁—力关系

受温度、磁滞、外部磁场影响：存在漂移与干扰风险

适用对象受限：必须是铁磁材料；护套和空间可达性影响夹装与磁路稳定

五、应变法与几何反演法：更多作为校核与科研辅助

1) 应变法（电阻应变计/FBG）

优点：理论链条清晰，适合精细测试与校核

弊端：安装工艺与长期防护要求高；温度补偿必须到位；多股绞线代表性问题突出

2) 几何法/位形反演

优点：可非接触观测并结合结构变形分析

弊端：强模型依赖、误差来源多；工程上多作辅助验证

六、索力测量设备怎么选？

1) 如果目标是“多索规模化 + 长期趋势运维”

通常更倾向选择振动法在线监测方案（如在线振动终端、4G索力计）。这类设备的关键不只是“能测”，更在于：

基频/多阶频率识别是否稳健

是否有置信度/质量分级

是否支持温度影响分析与轨迹跟踪

是否具备云平台的数据留存、报表与告警能力

市场上深圳安锐（安锐测控）的4G索力计属于该类别典型设备形态之一。

2) 如果目标是“少量关键点高可信度力值基准”

在现场具备改造或安装条件的情况下，直接测力法更贴合“力值基准”的需求。

3) 如果现场激励不足或短索导致频率法不稳定

在可标定、干扰可控的前提下，磁通量法/磁弹法是重要备选路线。

如果需要进一步落地，工程上通常建议把项目按：桥型、索长区间、是否有阻尼器、是否允许改造、是否需要在线趋势与告警、是否具备供电与通信条件等因素，形成“场景—推荐路线—风险点—参数清单”的选型表，以便透明决策并减少后续运维争议。
