在水电站生态保护与绿色运行体系中，生态流量监控是维护下游河道生态平衡、保障水资源合理调配的关键环节。水文监测领域专家指出，生态流量监控需依托多类专业设备协同，覆盖 “数据采集 - 供电保障 - 传输分析 - 场景监控” 全流程，且需根据水电站下泄口类型（宽河道、渠道、管道等）与环境条件适配选型。以下从核心功能维度，细化梳理主要设备类别及应用特性。

一、流量测量核心设备

流量测量设备是监控体系的核心，需匹配不同下泄口水流特征选择。

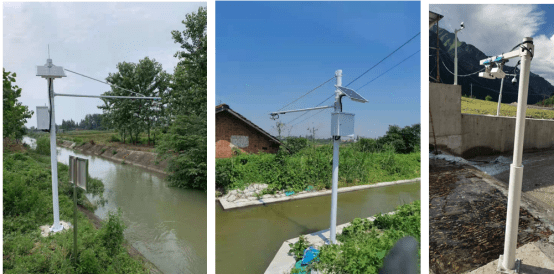

非接触式雷达流量计：适用于宽河道下泄口，由雷达流速仪与水位计组成。流速仪采用平面微带雷达技术，测量范围 0.01-20m/s，不受泥沙、漂浮物影响；水位计测量精度 ±3mm，两者数据传入控制器后，按 “瞬时流量 = 流速 × 过流面积” 公式计算，适配任意断面形态，尤其适合洪水期高流速场景。

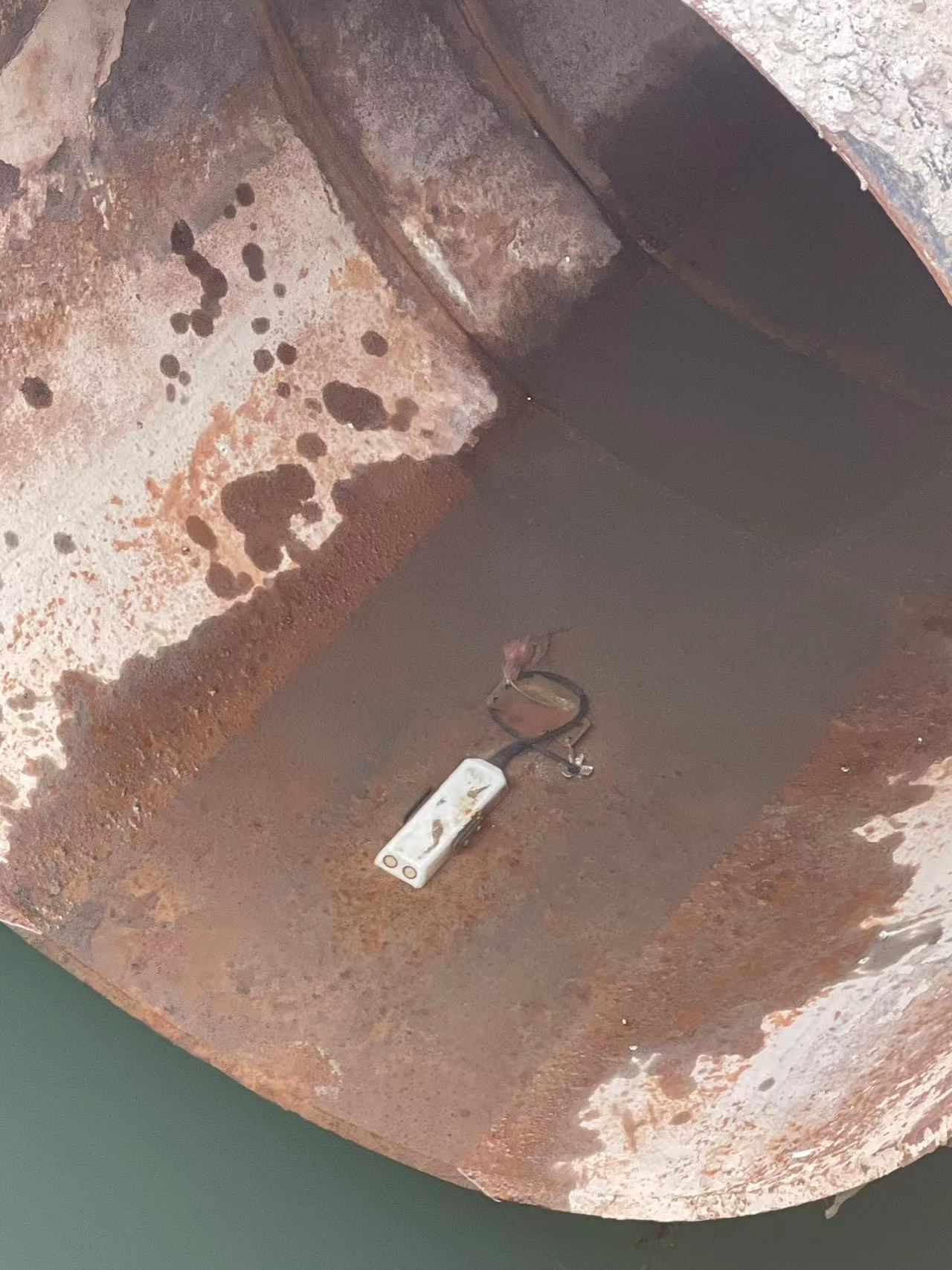

接触式多普勒超声波流量计：多用于渠道或尾水测量，通过超声波传感器测流速（0.02-5m/s，分辨率 1mm/s），搭配压力式水位计算流量。无机械部件设计可避免泥沙堵塞，内置温度传感器实现声速补偿，适合泥沙含量高、水草多的河道。

电磁流量计：针对满管泄流（如管道下泄口），采用超声波时差原理，精度优于 ±1%，适配钢、PVC 等多种管材（内径 15-6000mm），需满足上游 10 倍管径、下游 5 倍管径的直管段要求，适合水质干净、泄流稳定的站点。

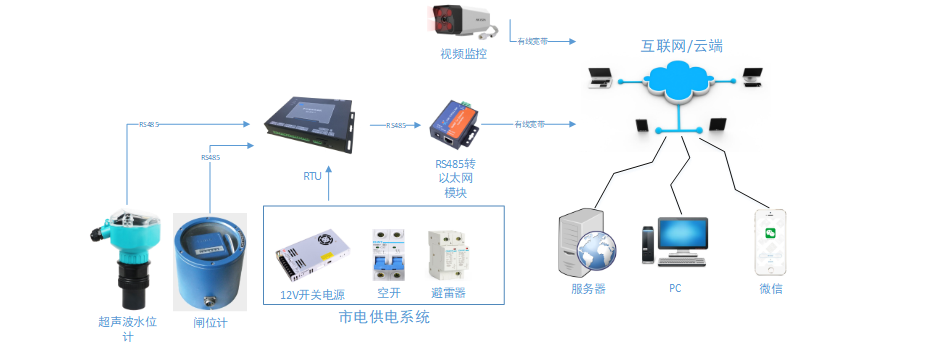

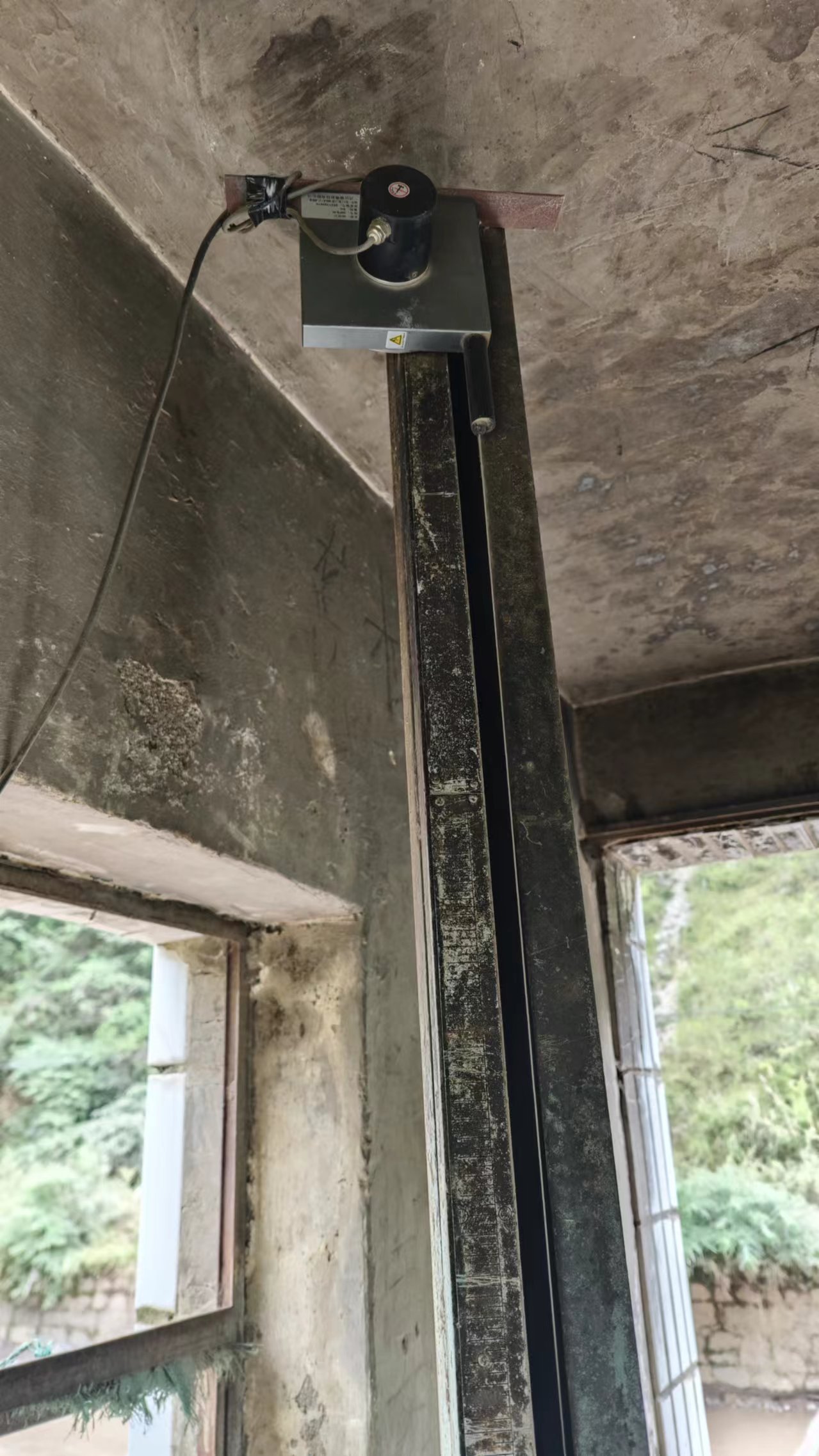

闸位水位配套设备：用于闸门放水且水流紊乱的场景，需安装闸位计（量程 0-10m，精度 ±2cm）与超声波水位计（量程 5m，分辨率 3mm），依据《水工建筑物与堰槽测流规范》公式换算流量，无需复杂土建，适配山区小流量站点。

堰槽法配套设备：由测流堰槽（行近渠槽 + 量水建筑物 + 下游段）与超声波水位计组成，通过断面收缩形成落差算流量，适合无合适水工建筑物或对精度要求较高的场景，但需土建施工，成本较高且对水体有阻碍。

二、供电保障设备

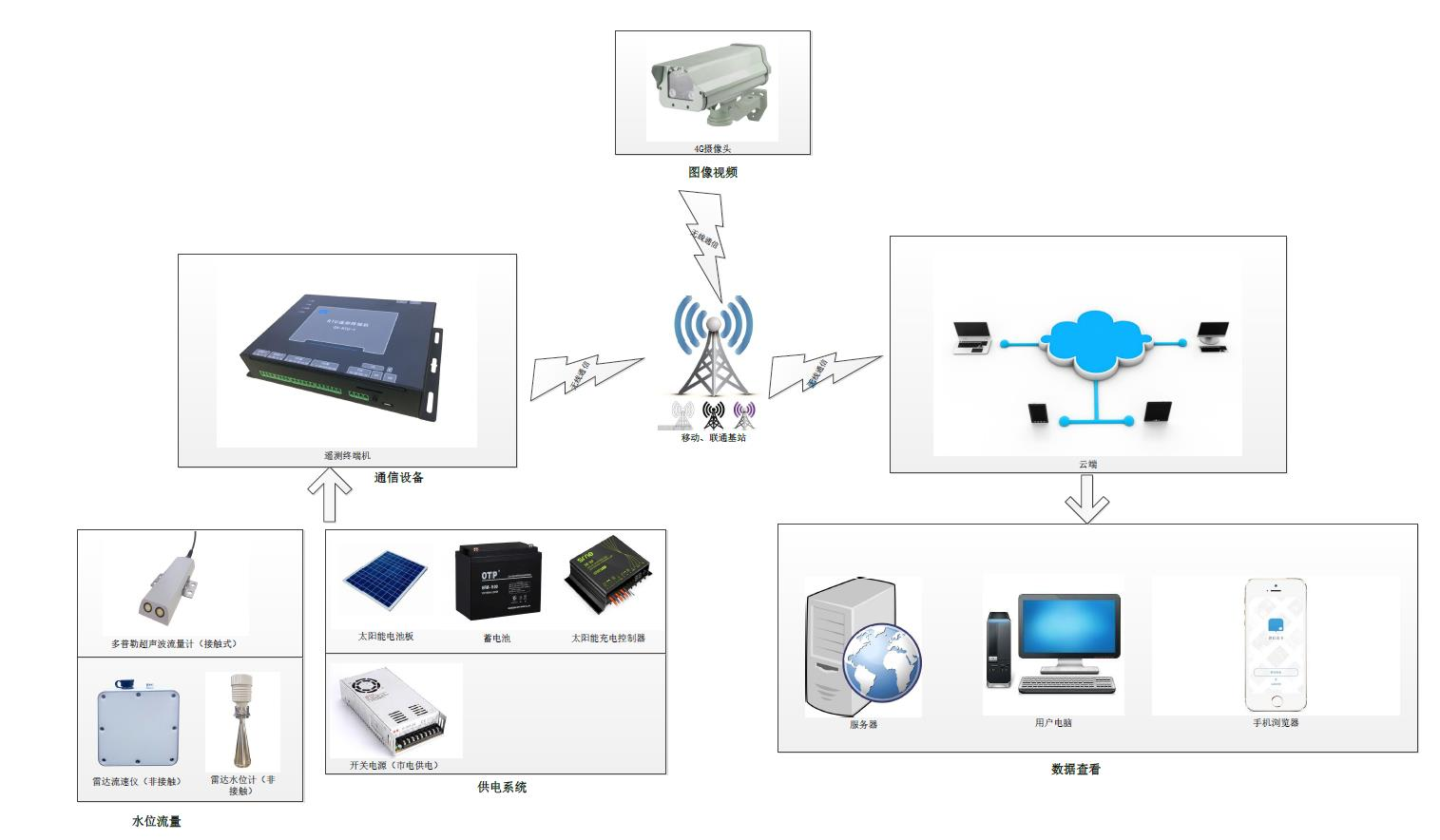

太阳能供电系统：适用于偏远无电网站点，由太阳能电池板、充电控制器、蓄电池组成，支持 12-24V 宽电压输入，控制器防过充过放，适配遥测终端机（待机电流 < 1mA）等低功耗设备，保障无日照时段供电。

市电供电系统：用于有稳定电网的站点，搭配开关电源实现稳压输出，具备反接、短路保护功能，避免线路故障损坏设备，适合设备集中、功耗较高的监控站点。

三、数据通信设备

负责将采集数据传输至服务器，需适配站点网络条件。

光纤有线传输：适合站点近且有网络的场景（如坝址下游近距离断面），传输速率高、抗干扰强，可同步传输视频数据，满足实时性需求。

GPRS/4G 无线通信：用于偏远无布线站点，通过全网通网络传输数据与视频，部署灵活、成本低，适配多站点分散监控。

北斗通信：针对无任何网络信号的山区站点，通过遥测终端机以北斗短报文传数据至接收机，再转发至服务器，保障极端环境下数据不中断。

四、数据采集与视频监控设备

连接前端测量与后端分析，实现数据整合与场景可视化。

遥测终端机：作为数据中枢，可接入水位、流速、闸位等多类传感器数据，支持 GPRS、卫星等多通信方式切换，具备本地（USB/WIFI）与远程管理功能，自带 16M 存储 + 256GB TF 卡扩展，超阈值时触发报警。

4G 摄像头：安装于下泄口或流量计处，支持 960P 分辨率、70° 视角（可换镜头），5-80 米红外夜视，最大 32GB TF 卡存录像，通过 4G 传视频，与流量数据互补，直观呈现现场状态。

五、数据管理平台

实现数据可视化与应用，支撑决策与监管。多以云平台形式部署，可展示实时 / 历史数据（水位、流量、电压等）、生成趋势曲线、导出报表，支持电脑 / 手机端访问，数据可对接上级监管部门服务器。遥测终端机兼容 SL651-2014 规约或 JSON 格式，用户可自建平台解析数据。

综上，了水电站生态流量监控设备体系围绕 “精准测量 - 稳定供电 - 高效传输 - 智能管理” 构建，选型需紧密结合站点环境与下泄口特征，通过设备协同实现生态流量的全流程监控，为水电站绿色运行与下游生态保护提供技术支撑。
