你在调试时有没有过这样的问题：“同一块开发板，为什么要烧两次？”、“ESP32-P4已经能用了，ESP32-C5怎么还连不上？”、“USB插上了，工具也打开了，为什么就是下载失败？”如果你在调试WT99P4C5-S1 开发板时也遇到过类似问题，那这篇内容就是帮你把“烧录逻辑”一次讲清楚的。这块开发板的关键点在于：双模组协同设计。

烧录流程

一、WT0132P4-A1（ESP32-P4）烧录方式

第一步：

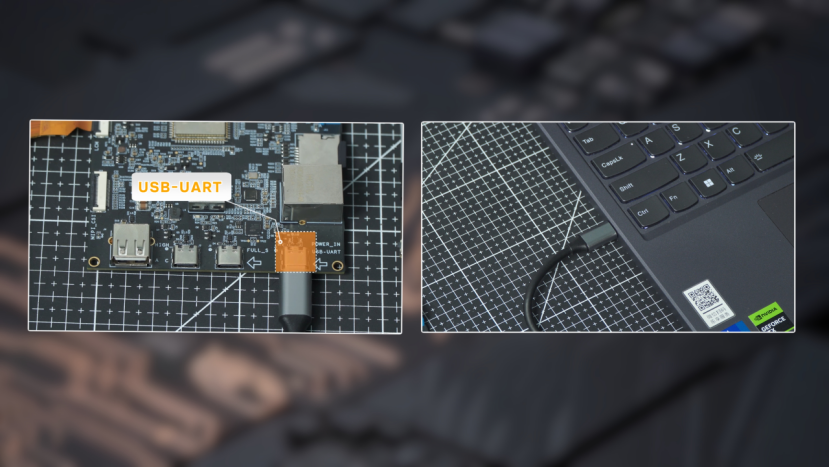

使用Type-C数据线连接：开发板 J1（USB-UART接口）、电脑USB接口，确保数据线支持“数据传输”，否则会识别失败。

第二步：

依次操作：

长按 Boot键→短按一次 EN键→松开 Boot键

此时： ESP32-P4 已进入固件下载模式（Bootloader Mode）

第三步：

打开 ESP-TOOL：

选择正确串口

选择固件文件

点击开始下载

固件将通过串口写入 ESP32-P4。

二、ESP32-C5-WROOM-1 烧录方式

在无线通信与协同连接部分，该模块的烧录方式略有不同，更偏向外部控制。

第一步：杜邦线连接

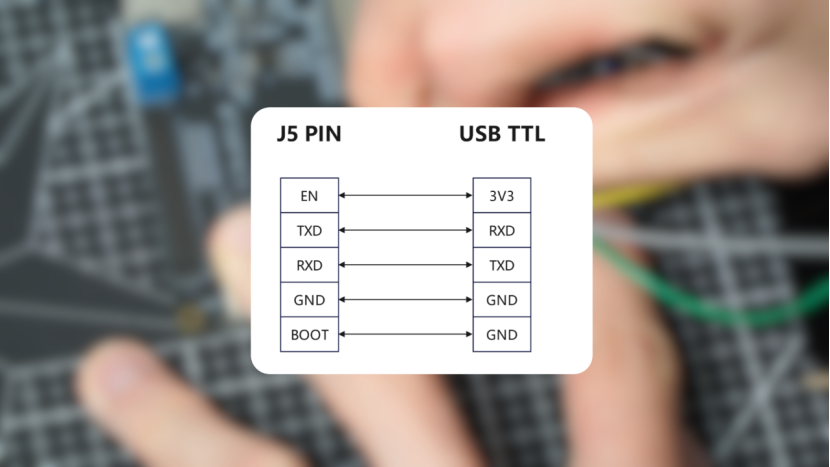

必须用杜邦线完整连接开发板J5烧录引脚（EN、TXD、RXD、GND、BOOT）与串口烧录工具（USB-TTL）。

第二步：供电方面

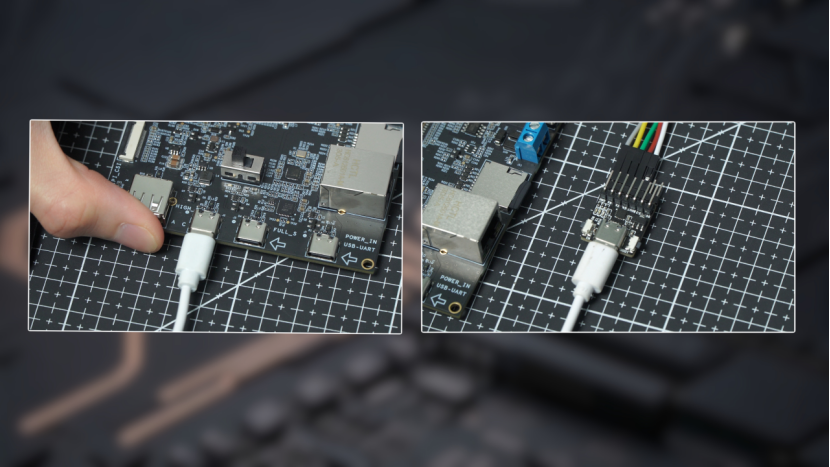

请使用USB Type-C线为开发板独立供电（任意Type-C口均可），烧录工具仅负责通信，不提供电源。上电后，ESP32-C5会自动进入下载模式，无需额外按键操作。

第三步：ESP-TOOL 烧录流程

通过ESP-TOOL工具进行烧录：选择对应串口、加载固件、点击下载，等待写入完成即可。

三、关键注意事项：双芯通信干扰问题

这是整个流程中最容易被忽略但最关键的一点。由于 ESP32-P4 与 ESP32-C5 之间采用 SDIO通信机制，所以在烧录 ESP32-C5 时，必须将 ESP32-P4 的 EN 引脚拉低（关闭主控干扰）

否则可能出现：

烧录中途断开

写入失败

校验错误

烧录成功但无法启动

四

很多人第一反应是：复杂，但从工程角度看，这样设计反而更合理：

主控与通信解耦，提高稳定性

降低单芯片负载压力

支持更复杂AI/物联网任务

便于模块化升级与扩展

一句话理解就是：一个负责“大脑计算”，一个负责“网络连接”。以上就是WT99P4C5-S1 开发板 的完整双芯烧录流程解析。只要把“分芯烧录 + 干扰控制 + 例程匹配”这三点搞清楚，后续开发基本就能顺畅推进。
