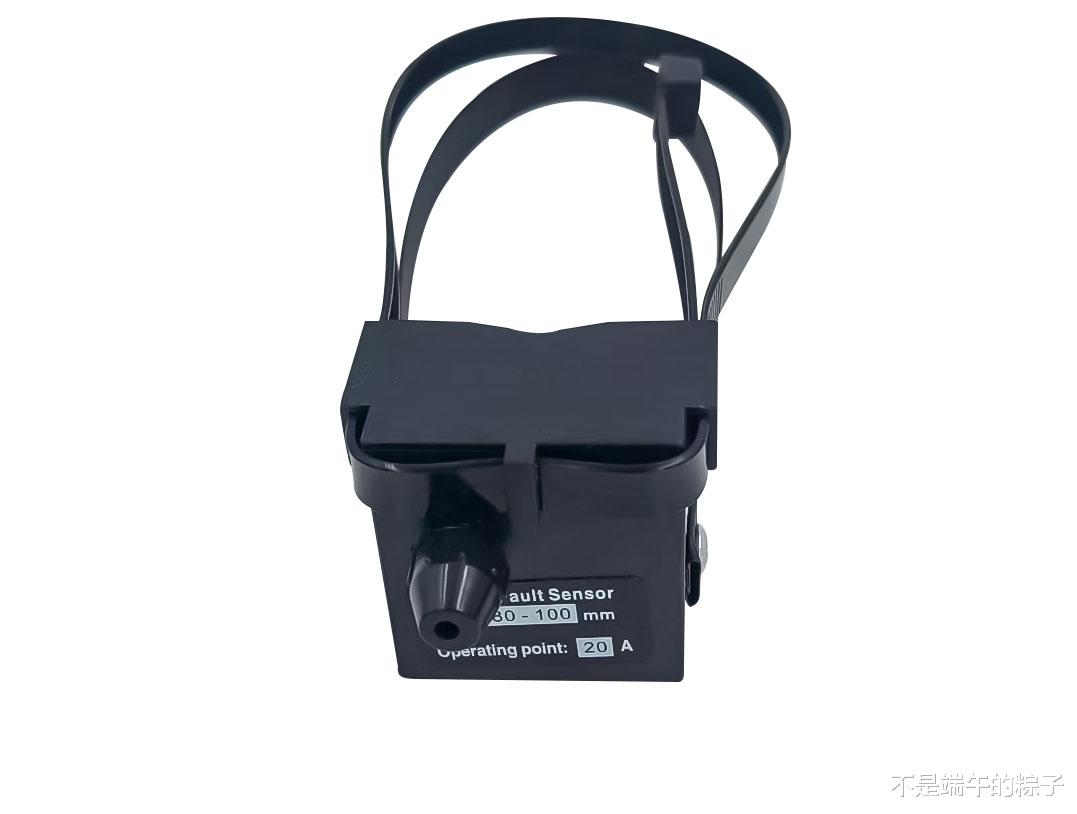

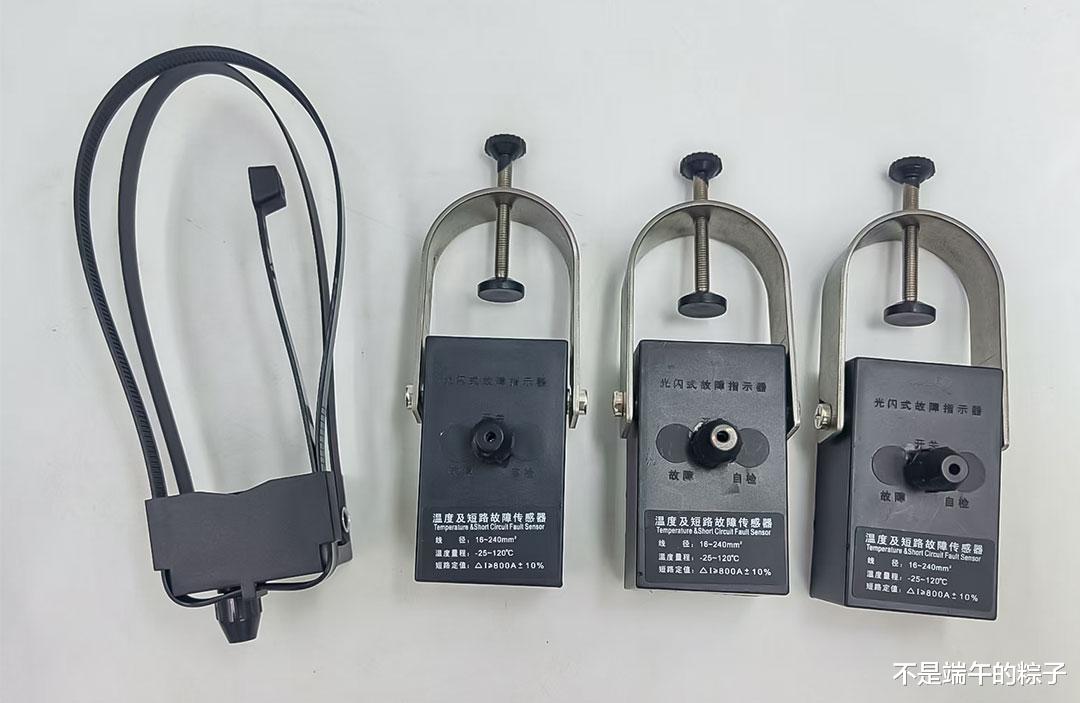

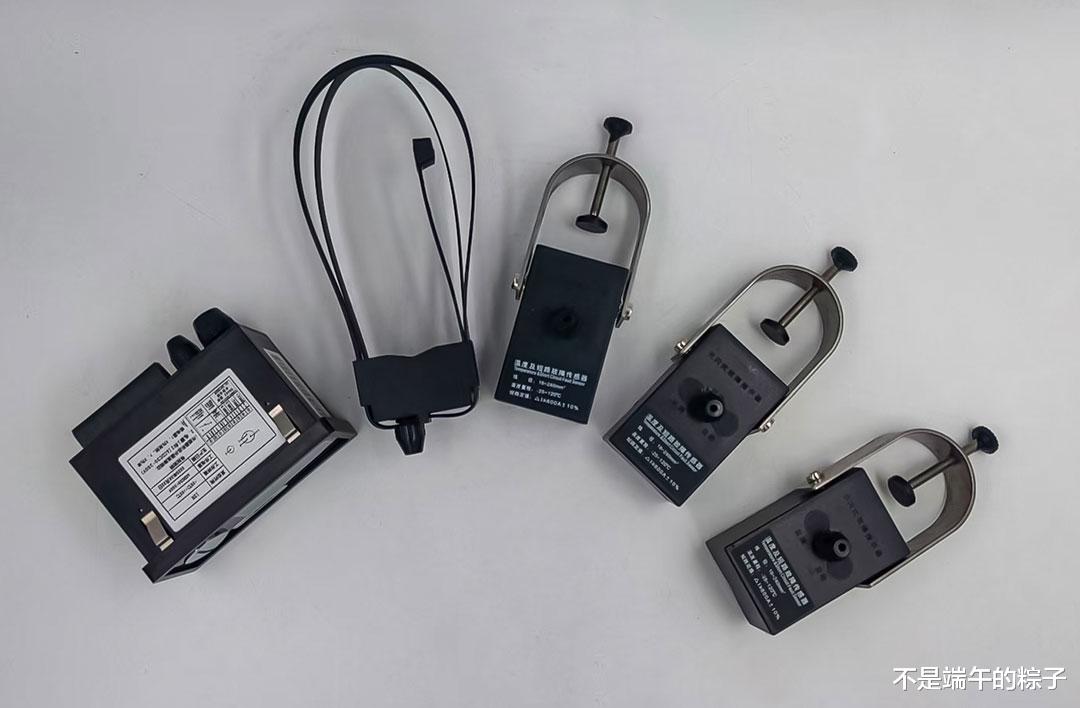

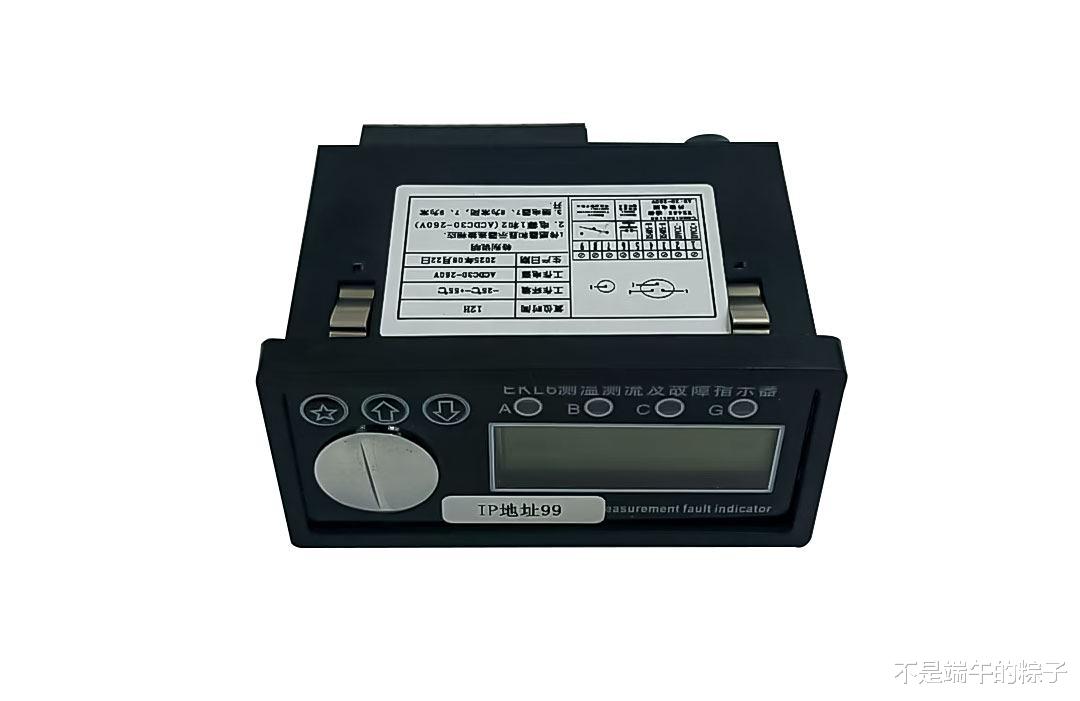

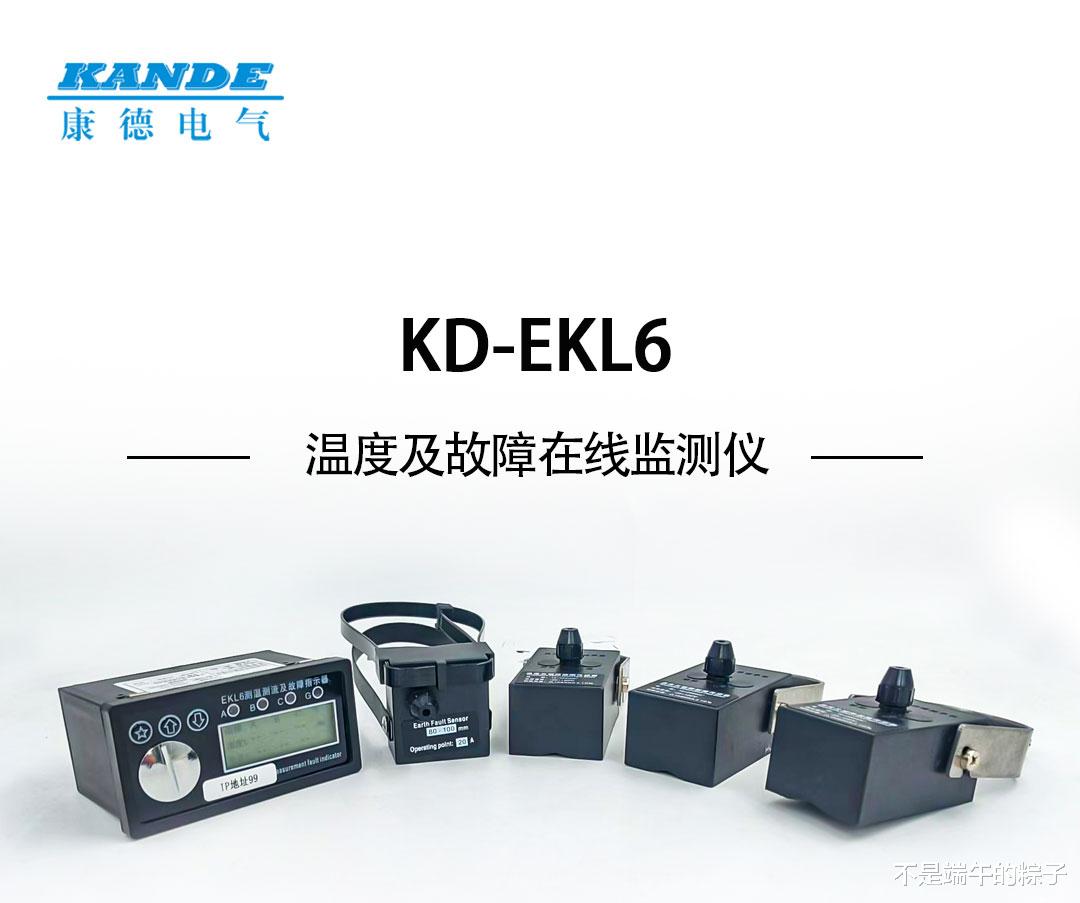

KD-EKL6温度及故障在线监测仪是安装在配电网络系统中的环网开关柜、电缆分支箱、箱变上，用于指示相应电缆区段的短路及接地故障和实时温度的一种实时监测装置。

线路发生故障时，工作人员可借助指示器的报警指示，迅速确定故障区段，并找出故障点。同时，报警信息可实时发送到监控中心的服务器，在监控电脑的屏幕上显示出故障所在的区域和具体位置，引导巡线人员迅速确定故障区段并找出故障点。该指示器为解决故障查找问题提供了最佳途径。对提高工作效率，缩短停电时间，迅速恢复供电，提高供电可靠性和经济效益，有着十分重要的意义。

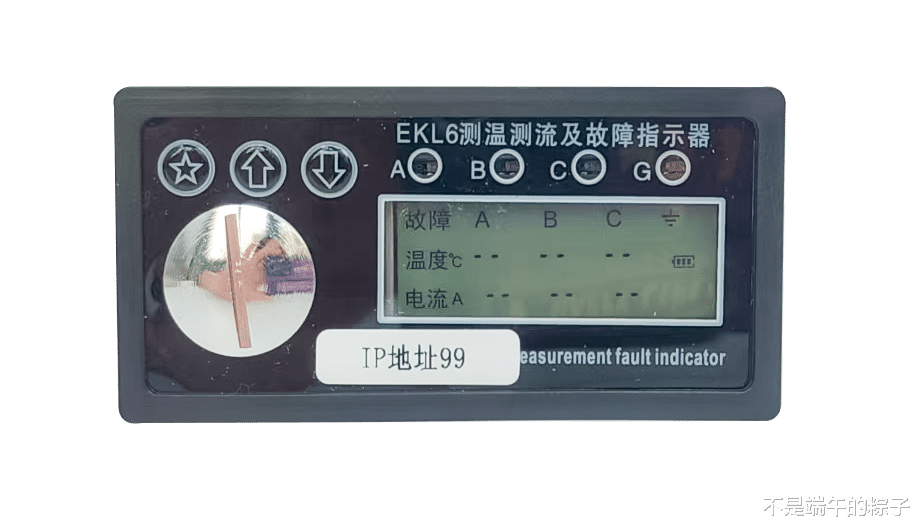

全数字化设计，采用断式显示屏，直观数值显示

系统功能强大，菜单详尽且简易操作

同步显示相线温度数值

现场随时查看电流温度数值;面板上可以直接更改通信端口

为了方便现场查看故障，给主机设计4个高亮LED灯

当 LED 发出闪烁光时，可以锁定查看 ABC 三相发生故障位置

故障指示分别为：短路指示、接地指示、温度指示

1.开背光：按下面板上“复位测试”的按钮，后释放按钮，背光打开，10秒钟后背光自动关闭，背光打开时间可设定。

2.清除报警：当线路发生故障时指示器产生报警信号，故障处理完毕后应清除报警，可通过长按（5s）指示器主机面 板上的“复位/测试”按钮解除报警。如果无人工进行复位，在整定时间(2、4、8、24小时) 或线路恢复正常后，指示器可自动进行复位。（自动复位方式及时间可设定）。

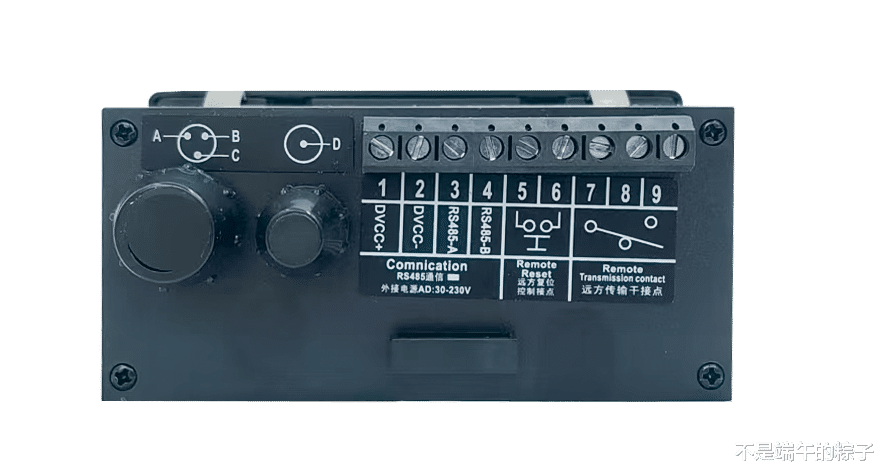

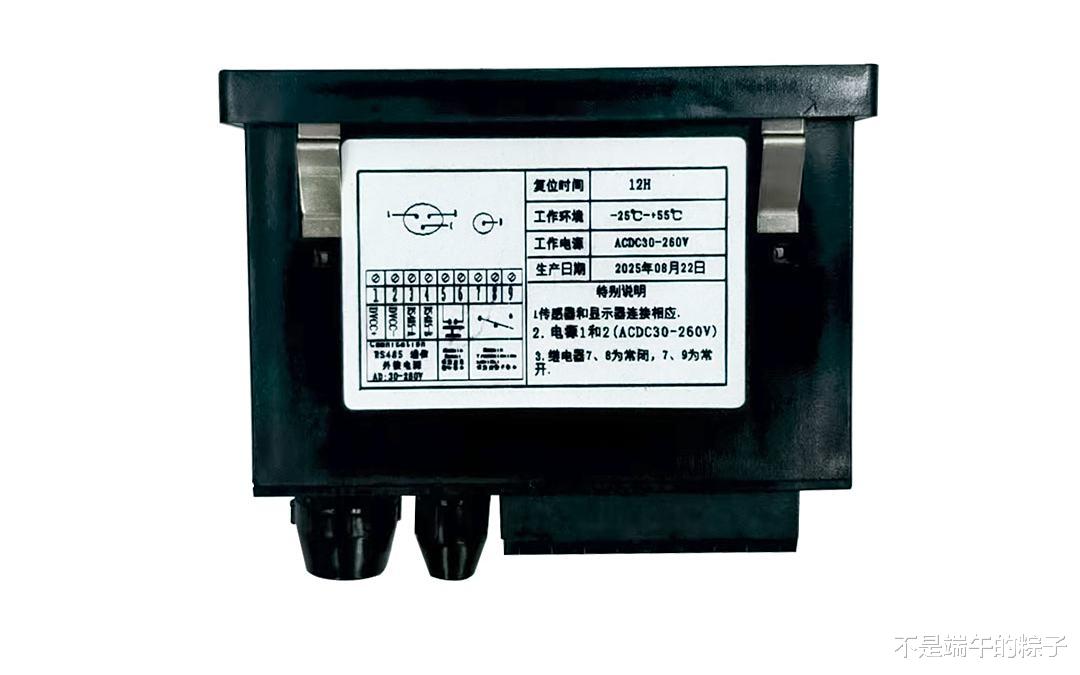

3.外部供电:1、2脚，AD:30-260V(具体电压按客户要求定制)；3、4脚S485通迅接口，MODBUS 通讯协议。

4.远程复位:通过主机背面的接线端子5、6脚，可将复位信号接到DTU 或通过远方复位按钮来控制主机复位。

5.远程告警：主机背面的接线端子7、8脚为常闭接点， 7、9 脚为常开接点，当指示器产生故障报警指示信号时，线端子 7、9 脚由常开转为常闭，并通过主机内部的磁保持继电器一直将故障信号保持到所要求的复位时间；告警信号可通过导线引到远方配网自动化终端设备。

6.更换电池：指示器采用专用电池,ER14505 锂电池一节主机显示低压报警指示时，可打开主机面板电池仓更换电池。

7.参数设定：所有参数均可通过RS485转换器将主机与电脑连接，进行参数设定。
