‍数字电源在运行过程中，内部功率开关管的高频开关动作会产生丰富的高频谐波。这些高频噪声会顺着输入电源线向外传导，形成传导骚扰。为了抑制这种干扰，工程师通常会在电源输入端加入RC低通滤波器，利用电阻和电容的阻抗特性，为高频噪声提供一条低阻抗的泄放路径。

截止频率是RC滤波器最核心的参数，选取不当，会对电源正常工作产生负面影响。其计算公式为 fc=1/(2πRC)。在确定了目标截止频率后，电阻R和电容C的取值组合有无数种。电阻值越大，对高频噪声的衰减能力越强，但同时也会带来更大的直流压降和功耗；电容值越大，对高频的旁路效果越好，但体积和成本也会随之增加。相比LC滤波器，RC结构简单，无需磁件，更适合中小电流数字电源的输入端口。

在实际应用中，如果截止频率设置得过高，滤波器对高频噪声的衰减不够，传导骚扰测试很难达标；如果截止频率设置得过低，虽然滤波效果显著，但会严重影响电源的启动响应速度，导致负载瞬态响应变差，甚至引起输出电压跌落。同时，过小的电阻值会增加前级电源的驱动负担，而过大的电容值在开机瞬间会产生极大的浪涌电流。

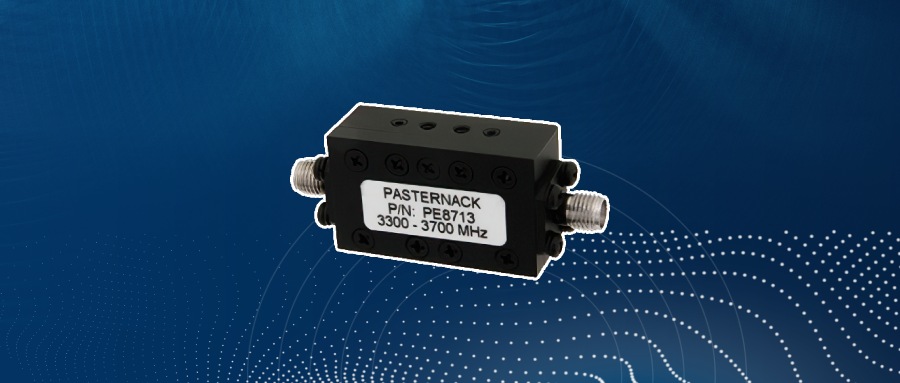

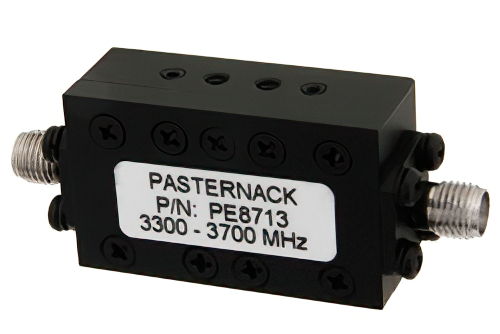

4 阶带通滤波器， SMA 母头， 3.3 GHz ~3.7 GHz ，通带 400 MHz

合理的选取方法需要综合考量多个因素。通常建议将滤波器的截止频率设定在电源开关频率的十分之一到五分之一之间，这样既能有效衰减开关频率及其谐波，又不至于过度影响电源的动态性能。此外，还需要结合负载的瞬态响应要求进行微调，确保在最恶劣的负载跳变下，电源仍能稳定工作。电容的等效串联电阻（ESR）也不容忽视，ESR过大会削弱高频滤波效果，部分系统设计中滤波器产品作为选型参考，其内部电容的低ESR特性有助于提升整体滤波性能。

理论计算只是设计的起点，实际工程中的寄生参数往往才是决定成败的关键。PCB布局布线对RC滤波器的效果影响巨大，输入和输出走线必须严格分开，避免高频噪声通过空间耦合绕过滤波器。电容的接地路径要尽可能短且宽，以降低寄生电感，否则在极高频率下，电容可能会因为自谐振而失去滤波作用，甚至表现出感性阻抗。

在调试阶段，可以使用近场探头配合频谱仪，在RC滤波器的前后分别测量噪声幅值，直观地评估滤波器的实际衰减量。如果发现某个频点的噪声依然超标，可能需要调整R或C的值，或者在原有RC滤波器的基础上再增加一级LC滤波，形成多级滤波结构。

数字电源的EMC设计是一个系统工程，RC输入滤波器只是其中一环。在方案初期就应将EMC滤波纳入整体设计考量，而不是等到测试不过时再打补丁。合理设定截止频率，平衡滤波效果与电源性能，配合严谨的PCB布局和充分的实测验证，才能设计出既满足传导骚扰标准，又具备优良动态性能的电源产品。
