十级稀材芯片无尘车间

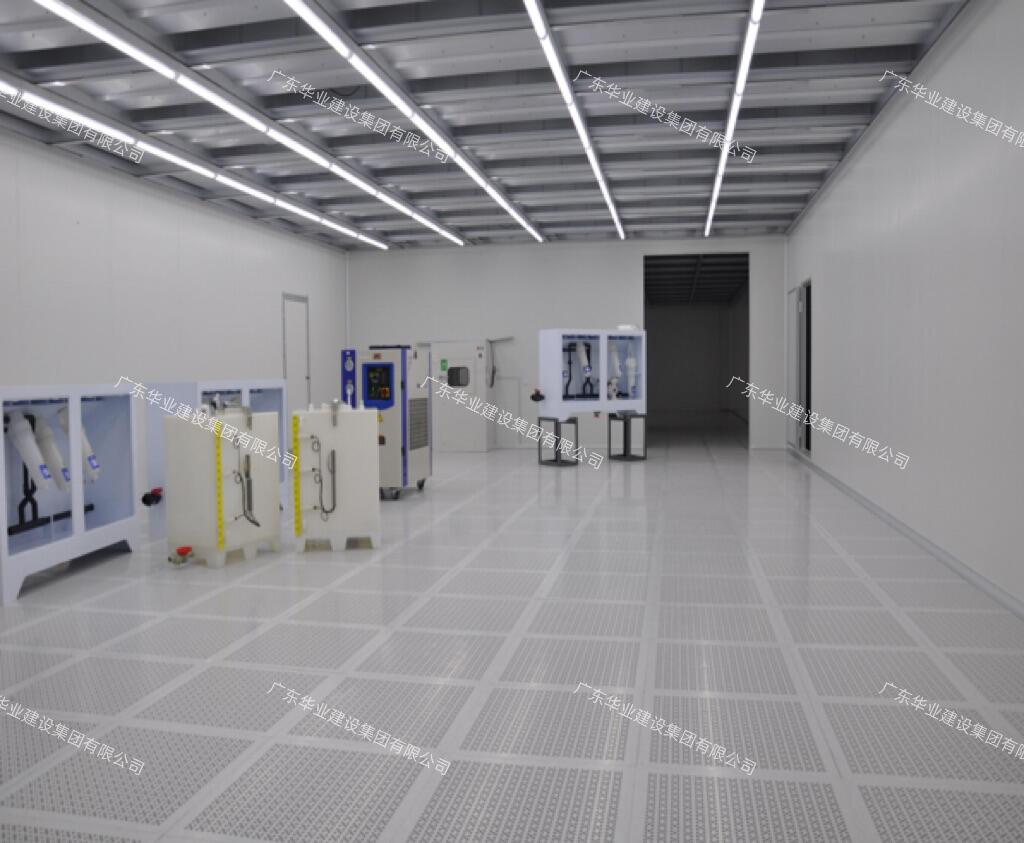

下图为我司（广东华业建设集团有限公司）建造的十级稀材芯片无尘车间

适用范围与要求

在半导体、芯片、精密电子、元器件等高端制造产业领域，十级芯片净化工程对生产环境的洁净度要求极为 严苛。稀材芯片的生产制造在这样的高洁净度环境下才能保证产品的质量和性能，因为稀材可能对微小 的颗粒、温度、湿度等环境因素更为敏感，所以对无尘车间的要求更高。

车间标准

等级划分

净化车间的等级通常根据空气中允许的颗粒物数量和大小来划分，无尘车间等级从高到低依次为 ISO1

级至 ISO9 级，而十级属于较高的洁净等级，主要用于对洁净度要求极高的生产环节，如光刻封装等特定设备的操作，对于稀材芯片的关键生产步骤也需要在十级无尘车间进行。

建造细节

材料选择

1.   型材系统：采用航空级铝合金型材，经过阳极氧化处理形成致密氧化膜，表面粗糙度需控制在 Ra≤0.2μm 。型材空腔设计采用多腔体结构，内置隔断形成气密屏障，同时填充高分子吸音材料

以降低振动传导。型材接缝处采用激光焊接技术，焊缝平整度误差不超过 0.05mm。

2.   玻璃配置：必须使用双层钢化 Low - E 玻璃，中间充填氩气层，传热系数≤1.5W/(㎡·K) 。玻璃边 缘需进行三边磨边处理，倒角精度要求±0.1mm ，防止微颗粒积聚。采用 12mm + 12mm 真空玻璃组合时，室内外压差 50Pa 条件下的空气泄漏量仅为 0.01m³/(h·m)。

3.   密封系统：采用三元乙丙橡胶(EPDM)复合密封条，在 - 40℃至 120℃环境下保持弹性。门扇四 周设置三级密封：主密封条压缩量≥30% ，辅助密封条采用磁性密封结构，底部配备自动升降式 扫地密封，这种配置可实现≥99.99%的 0.3μm颗粒过滤效率。

结构设计

1.   压力平衡设计：根据 ASHRAE 标准进行气流模拟计算，门扇需承受 50Pa 正负压差不变形。当门扇尺寸达到 2100× 3000mm 时，需在内部设置井字形加强筋，最大 挠度控制在 L/1000 以内。

2.   开启机构：平移门采用磁悬浮轨道系统，运行噪音≤45dB ，启闭速度可调范围 0.3 - 1.2m/s ，配备伺服电机的门体定位精度可达±0.5mm，重复定位误差不超过 0.2mm。

3.   互锁系统：采用 PLC 控制的双门互锁装置，切换延迟时间可设置在 5 - 30 秒可调。系统集成压差传感器，当检测到压差异常时自动触发声光报警并锁定门体。

施工工艺

1.   安装基准线确定：使用激光水准仪建立三维坐标系，门框安装垂直度偏差≤1/1000 。地槽预埋件水平度误差需控制在±0.5mm/10m 范围内。

2.   接缝处理：采用医用级硅酮密封胶施胶，胶缝宽度严格控制在 6±0.5mm ，施胶后需用等离子处 理表面。检测显示，本工艺能使接缝处的微粒渗透率降低至 0.001 个/(cm²·min)。

3.   表面处理：所有外露金属件需经过电解抛光，表面光洁度达到#8 级标准。验收时使用电子显微镜检测，显示表面残留微粒数≤5 个/100cm²。

检测验证

1.   气密性测试：采用 ISO标准，在 50Pa 压差下扫描检测，泄漏率≤0.01%vol/h 。使用氦质谱检漏仪检测时，门系统整体泄漏量。

2.   洁净度验证：依据 GB50073 - 2013 标准，在动态运行状态下检测。数据显示，安装净化门窗后， 操作区 0. 1μm 粒径的悬浮粒子浓度≤10 个/m³。

3.   耐久性试验：模拟 10 万次启闭循环后，门扇下垂量≤1.5mm，密封性能衰减率≤5%。关键部件需通过 MTBF(平均无故障时间)≥50 万次的认证。

智能化升级趋势

1.   物联网集成：最新一代产品集成 RFID 识别系统，可实时记录人员进出数据。系统能自动识别净化服穿戴状态，不符合要求时禁止开启门禁。

2.    自清洁技术：应用光触媒涂层的门窗表面，在 UV 光照下可实现 TOC(总有机碳)含量降低90%以 上。这种处理能使表面清洁维持周期延长 3 - 5 倍。

数字孪生应用：BIM 模型与实体门窗同步更新，实时监测密封件老化状态。通过振动传感器网络，能够成功预测了轨道系统故障，提前进行预防性维护。
