洁净棚设计：关键点把控与工程实践

“洁净棚设计难在哪里？圈内人可能都有点说不清——谈系统太宽泛，谈产品又太片面。”在电子、医药、精密制造等行业，洁净棚作为局部高洁净环境的核心解决方案，其设计质量直接影响着生产良品率与运行稳定性·结合从事净化工程多年的实践经验和近期服务的多个EPC总包项目，一套优秀的设计方案应当在有限的预算与空间内精准满足工艺需求，同时预判并消除潜在的运维风险。以下结合近期工程案例，从选型、工艺、结构、误区四个维度系统拆解洁净棚的设计要点与工程决断逻辑。

等级定调与精度匹配

洁净棚设计的起点不是选材，而是工艺端对洁净度需求的判定。当前行业主流遵循ISO 14644-1国际标准，百级（ISO 5级）要求每立方米空气中≥0.5μm粒子数不超过3520个，通常对应H14级高效过滤器，过滤效率≥99.995%·在半导体封装、高精度微装配、无菌制剂等场景，千万不能按理论值做，一定要在实际工况下检漏精调，否则后期压差波动可能导致整批产品报废·而千级（ISO 6级，≤35200个/m³）和万级（ISO 7级，≤个/m³）则多选择H13级过滤器，换气次数可降低15-25次/小时。在实务中，当拿不准选百级还是千级时，直接按高一级做后端调整代价最小，这在近期的一个LED芯片封装车间案例中已经得到充分验证。

气流组织与压差梯度设计

气流组织是洁净棚效果的第一保障。高等级洁净棚宜采用垂直单向流——顶送底回形成类似“活塞”的气流推动，快速带走粒子·例如在千级洁净棚的CFD优化中，我们要求0.35-0.45m/s的均匀风速，避免涡流和死角的产生·而对于万级及以下的乱流方案，顶送侧回设计可以兼顾效率与成本。工程中常犯的一个错是将回风口做高或减少数量，导致上部洁净而下部脏污·压差梯度按“高洁净区→低洁净区→非洁净区”原则设置，相邻区域压差≥5Pa，核心区对室外≥10Pa，这是基于长期运行经验的平衡值——既能有效密封门缝，又不会导致门难以开启·森培环境在南方的多个项目发现，梅雨季如果压差不留出冗余，洁净度往往在湿度骤升时失效。

围护结构与材料选型

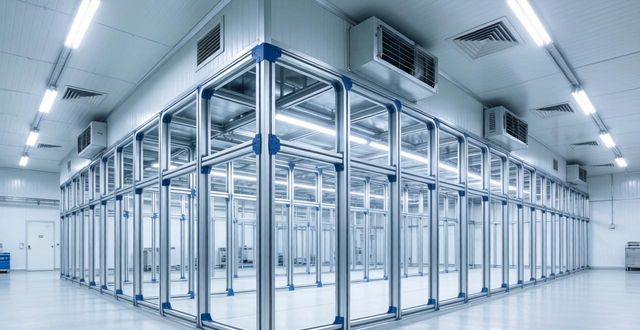

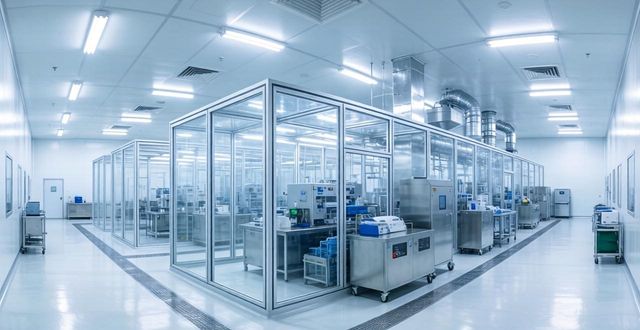

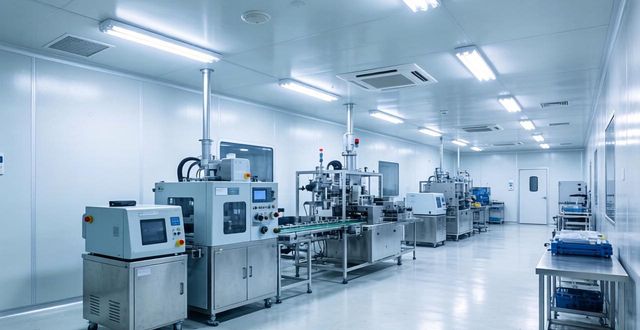

洁净棚的围护系统承担着气密性、洁净保持与功能扩展三大职责。框架部分主流选择40×40或40×80工业铝型材（或不锈钢方通），兼具轻质高强和抗腐蚀能力·围护材料常用0.3-0.5mm网格防静电PVC帘或高透防静电亚克力板。透明材质可实现生产过程的可视化监控与管理追溯·对于防静电要求严格的电子工厂，建议采用表面电阻10⁶-10⁹Ω的电耗材，以避免静电放电损坏敏感元器件·顶部封板通常用冷轧钢板静电喷塑或铝塑盲板，并预留FFU安装孔及照明、电气管路走线。框架边角及型材连接处一律圆弧过渡、胶条密封处理，减少积尘死角，这是早年很多项目反复返修的高发区。

FFU选型与系统集成

FFU是洁净棚供风与过滤的核心。常规洁净室选择HEPA高效过滤器（H13/H14），对于百级以上的场景一定要升级到ULPA超高效过滤器，否则验收时检漏很难一次性通过·在风量计算上，总风量=洁净棚容积×换气次数×安全系数（通常1.2），然后根据单台FFU的风量（例如1200×600mm标准单元约1000-1200m³/h）确定FFU数量·电机推荐优先选择EC直流无刷电机，比传统交流电机节能30%以上，且噪音更低·在电子厂连片运行时，整机噪声宜控制在≤54dB(A)·另外，过滤器密封必须采用刀架式或液槽密封，PAO检漏泄漏率≤0.01%——这是森培环境验收环节从不妥协的一条底线。

常见工程误区与实施建议

在实践中，洁净棚设计最常见的三个误区：一是按极端理想化工况计算FFU数量，后期产尘量陡增导致换气不达标，只能增加风机甚至换过滤器。二是忽视FFU与围护系统的协调性，例如将高效送风口放在生产线过道处造成气流短路，局部洁净度超标。三是为了节省初投资，选非标劣质密封胶条及薄壁型材，几个月后胶条老化开裂、门框变形，洁净度崩溃，维修费用远高于省下来的资金。做好洁净棚，需要前期细致勘察设备发热量、人员动线、室外气压变化等情况，在方案中预留调试与冗余空间。比如在设计阶段可用BIM预排风管、设备模型，避免后期管线冲突，对工期和成本都有明显好处。

结尾总结：

洁净棚的设计最终回归到工艺适配与风险预控上来——今天的设计决策直接决定未来多年的运行成本·每个细节：从ISO等级、气流模式、围护材质到FFU选型、接缝密封，都需以“系统协同”为核心进行取舍·森培环境在装配式与模块化洁净棚方向的工程实践不断证明，专业、可执行的设计方案能大幅降低后期维护压力，避免洁净度长期不达标带来的停产风险·真正好的洁净棚设计，不是参数的堆砌，而是能在现场热、湿负荷、人员操作等因素变化后依然稳定运行，让生产在相对可控、可预期的环境中持续进行。
