面对食品车间潮湿、酸碱腐蚀、冷热交替的复杂工况，许多环氧地坪在投产后出现起壳、脱层等问题。结合某调味品工厂的改造实例，对比两种地面材料的实际表现，食品厂老板在选材时参考。

一、环氧地坪失效的几个原因

该工厂生产区长期潮湿，部分区域需承受80℃以上高温热水冲刷及有机酸接触。原环氧地坪两年左右出现脱层、渗漏，导致基层受损。从技术角度看，环氧在这类环境下的不足主要体现在：

1、对基层含水率敏感，潮湿基面容易影响粘结强度。

2、与混凝土的热膨胀系数差异较大，频繁温差下内应力积累，引起界面剥离。

3、长期接触有机酸后，存在软化、降解的倾向。

二、环氧与聚氨酯砂浆的性能对比

针对食品车间的使用需求，我们将环氧地坪与水性聚氨酯砂浆地坪进行了对比：

耐温与抗冲击

环氧在高温冲洗下易软化，抗冲击表现一般。聚氨酯砂浆热变形温度较高，可适应蒸汽和热水冲洗，同时具备一定弹性，能减少重物坠落带来的开裂风险。

防滑与安全

环氧湿态防滑性有限，往往需要额外添加防滑材料。聚氨酯砂浆表面自带轻微纹理，湿态下的防滑表现更利于人员行走安全。

抗腐蚀与环保性

环氧在乳酸、醋酸等介质下可能变色或软化。聚氨酯砂浆在同类酸性介质中质量损失率低，固化后无溶剂残留，VOC含量低。

施工与养护

环氧对基层含水率要求较高，养护周期较长。聚氨酯砂浆对潮湿基面的容忍度更高，固化较快，部分体系可在数小时内恢复通行，有助于缩短停工时间。

三、改造方案与使用情况

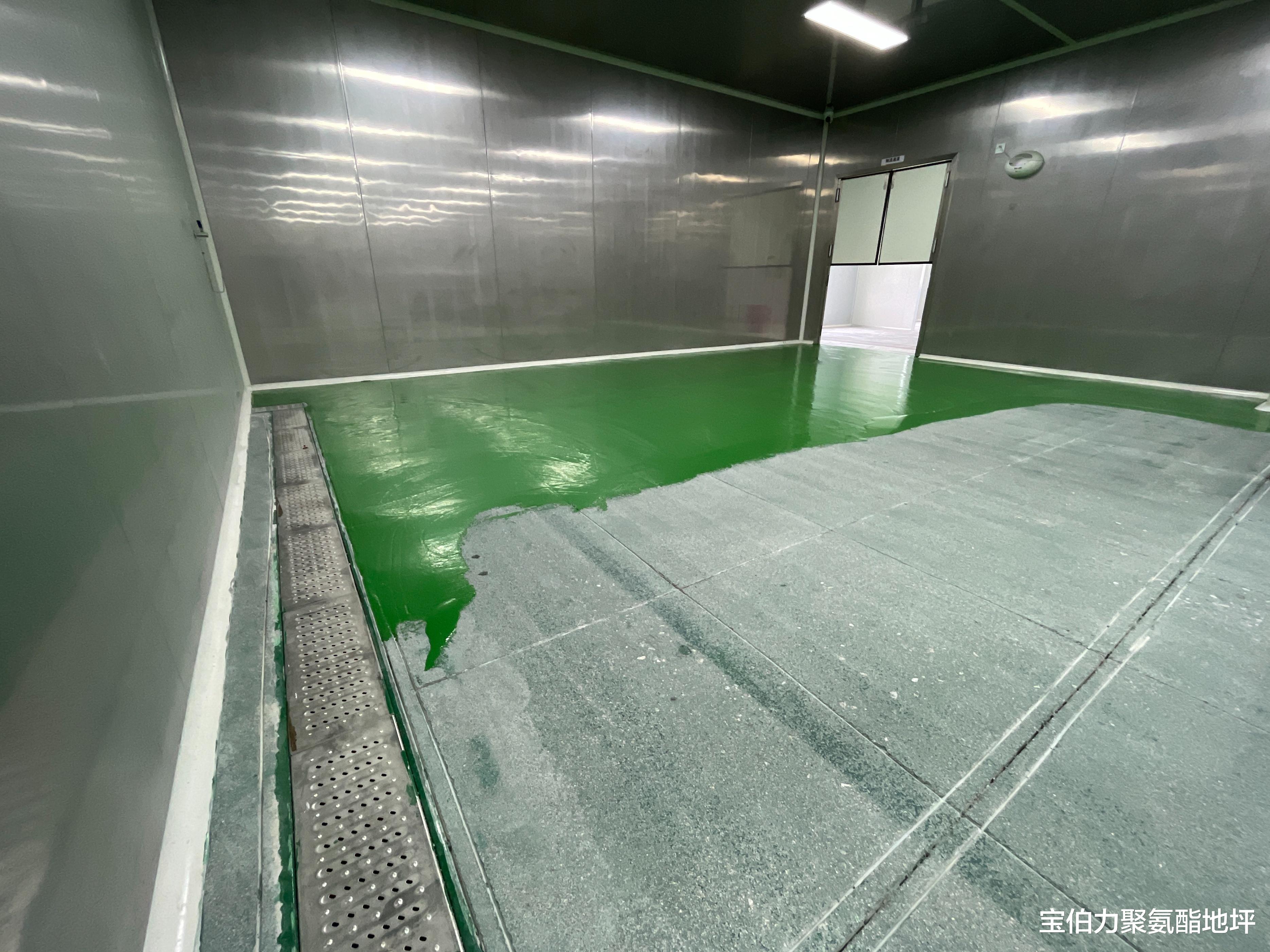

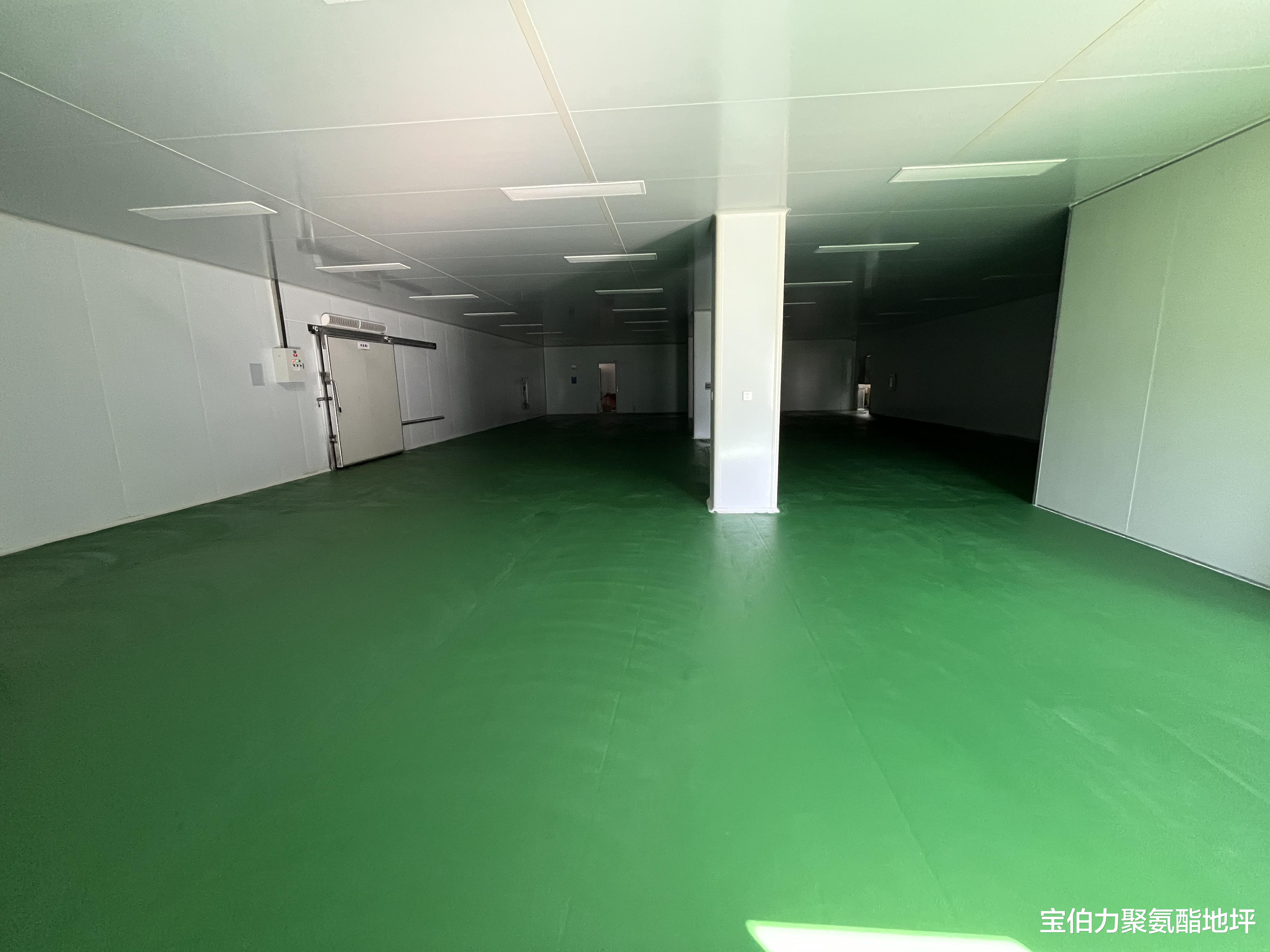

改造时，施工方去除失效环氧层，对基层裂缝进行修补，重新铺设水性聚氨酯砂浆自流平，并对排水沟、设备基础周边做圆弧处理，减少清洁死角。近两年使用后，地坪未见脱层开裂，表面耐磨性可满足叉车胶轮行驶需求，经多次高温冲洗和消毒剂接触后，涂层无明显劣化，清洁效率提高，日常维护工作量减少。

四、选材参考

聚氨酯砂浆地坪初期材料费用高于环氧，但在高温、潮湿、耐腐蚀要求并存的食品加工环境下，其长期耐用性带来的维护成本更低。对于有类似使用要求的项目，这种材料体系可作为一种值得关注的方案。
