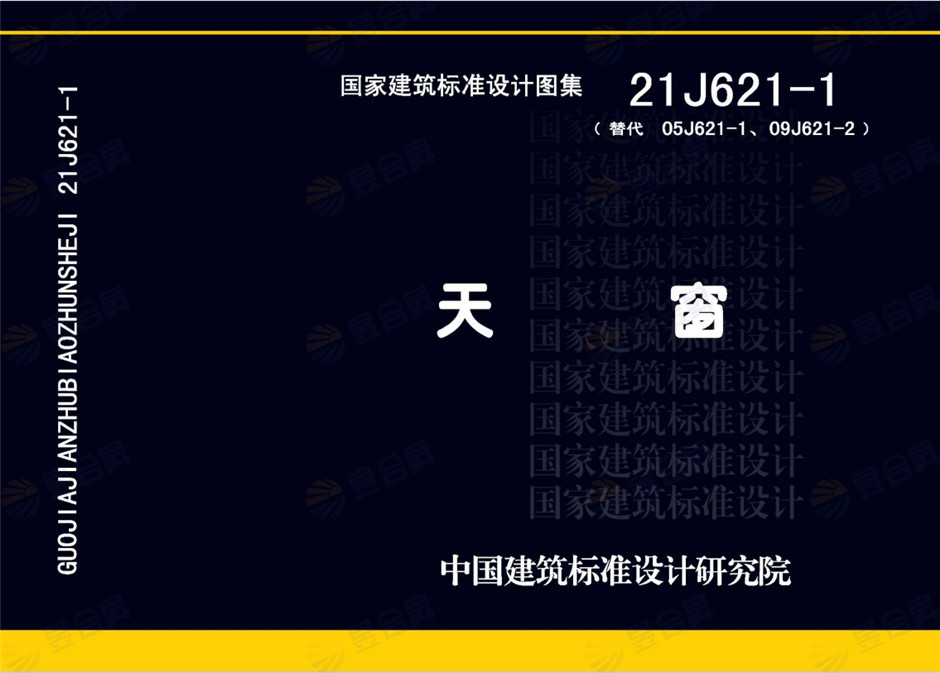

21J621-1《天窗》是2021年7月1日正式实施的国家建筑标准设计图集，统一编号GJBT-1573，由中国建筑标准设计研究院与中国五洲工程设计集团联合主编，替代了旧版的05J621-1《天窗(上悬钢天窗中悬钢天窗平开窗)》和09J621-2《电动采光排烟天窗》。

天窗图集全册162页，编制结构清晰、选型直观、土建安装节点详细完善，为各类建筑的天窗设计、选型、施工及安装提供了统一、可直接参考的技术标准，适用于新建、改建、扩建的工业与民用建筑工程。

21J621-1《天窗》图集详解

一、天窗类型及特点

1、平屋面罩体天窗

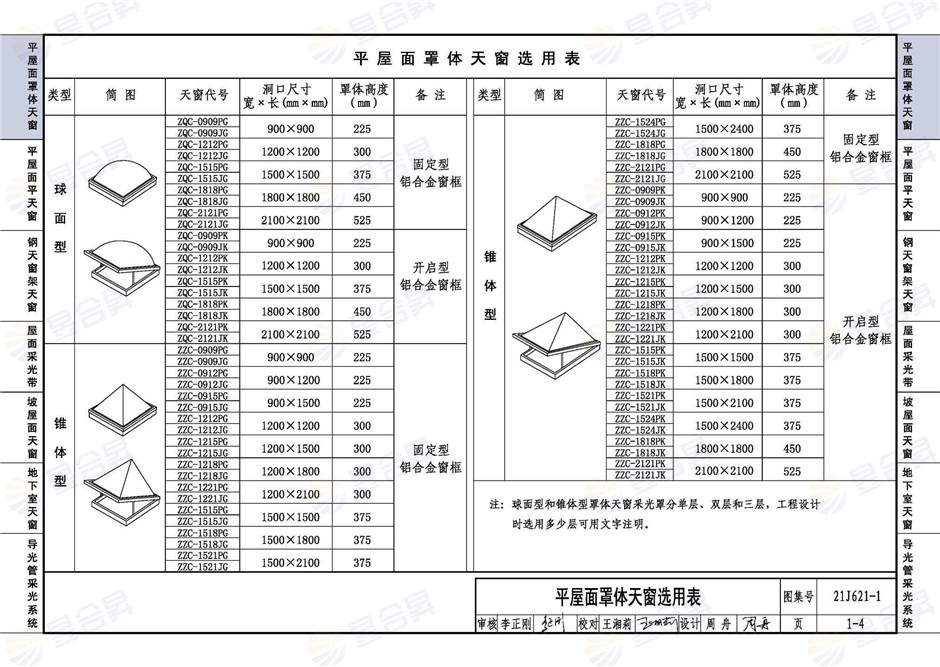

罩体天窗包含球面型、锥体型、穹体型、穹+平复合型等多种造型，适用于对建筑外观有特殊要求的平屋面建筑，能在满足采光通风需求的同时，丰富屋顶立面效果。

21J621-1《天窗》图集详解

2、平屋面平天窗

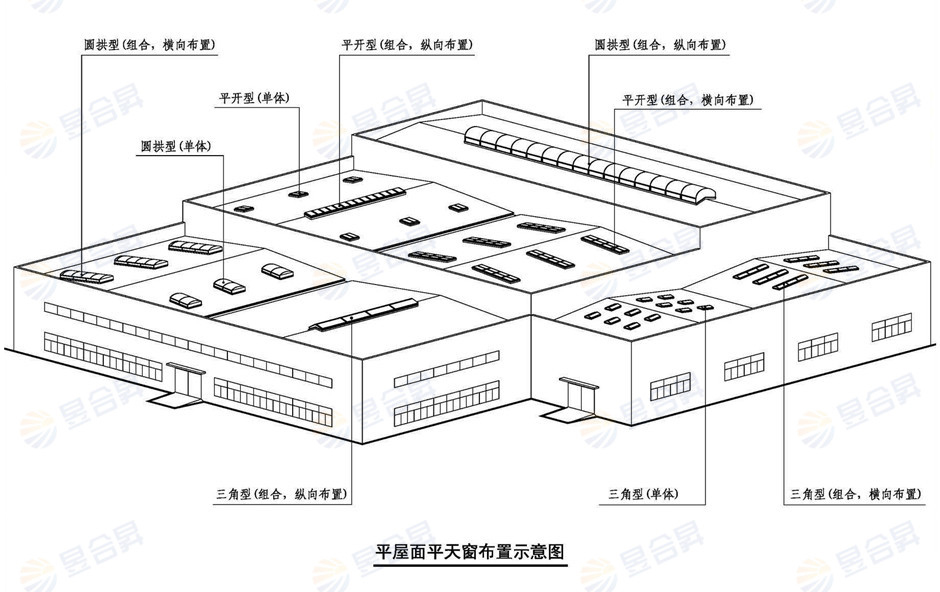

涵盖三大类窗型，是工业与公共建筑中应用较广的类型：

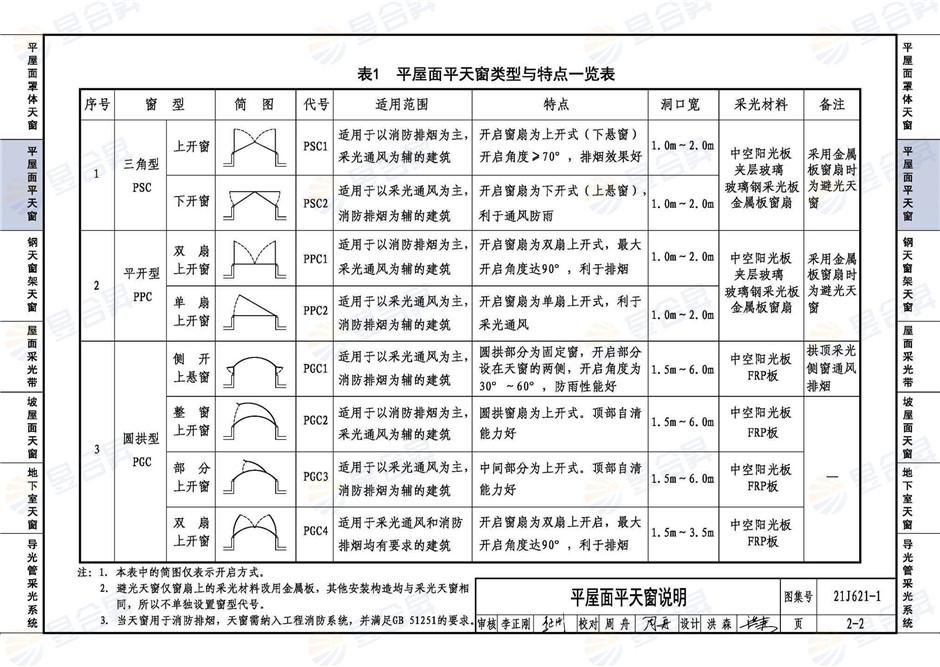

（1）三角型天窗（PSC）：分为上开窗（PSC1）和下开窗（PSC2）。上开窗开启角度≥70°，排烟效果优异，适合以通风排烟为主的厂房；下开窗可开启至水平状态，防雨性能佳，夏季不易积水、冬季不易积雪，更适配侧重采光防雨的建筑。

（2）平开型天窗（PPC）：包括双扇上开窗（PPC1）和单扇上开窗（PPC2）。双扇上开窗开启角度可达90°，通风排烟量最大化，适用于消防排烟需求高的场景；单扇上开窗更侧重自然采光与日常通风，可作为辅助排烟设施。

（3）圆拱型天窗（PGC）：有侧开上悬窗（PGC1）、整窗上开窗（PGC2）、部分上开窗（PGC3）、双扇上开窗（PGC4）四种细分类型。侧开上悬窗防雨性强、安装位置灵活；整窗与部分上开窗顶部为拱形设计，自清洁能力好；双扇上开窗则兼顾采光通风与消防排烟，适配物流仓储、机械加工等多种工业场景。

21J621-1《天窗》图集详解

3、钢天窗架天窗

分为上悬统长型和上悬分段型，专为工业厂房设计，可实现大面积通风采光，框架结构坚固耐用，能满足大跨度厂房的空间需求。

21J621-1《天窗》图集详解

4、屋面采光带

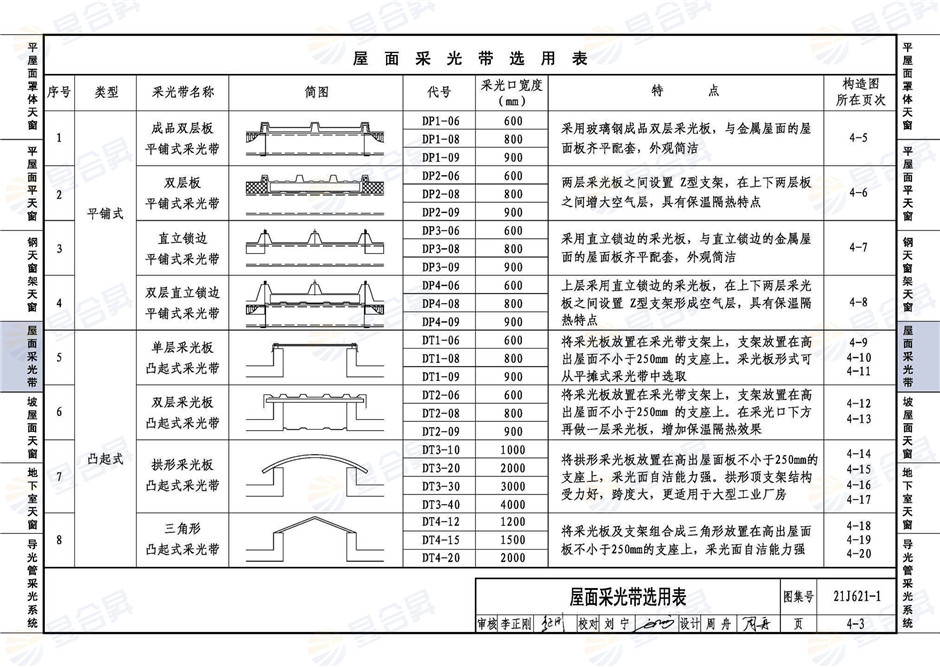

包括平铺式和凸起式两种，可连续铺设形成大面积采光区域，既适用于平屋面也适用于坡屋面，能显著提升建筑内部自然光照水平，降低人工照明能耗。

21J621-1《天窗》图集详解

5、坡屋面天窗

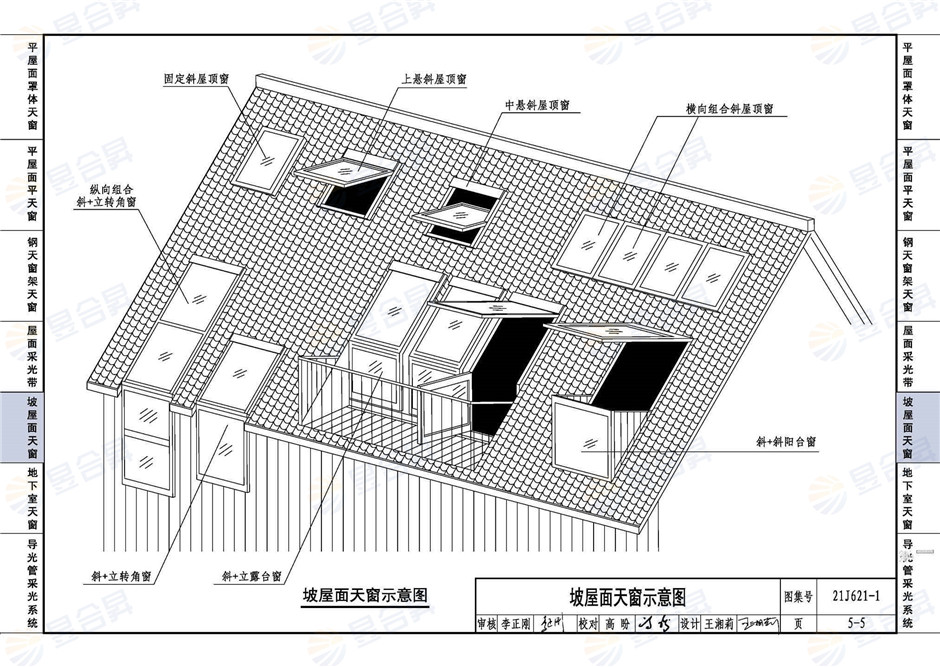

包含斜+立转角、斜+立露台、斜+斜阳台等组合屋顶窗形式，适配坡屋面建筑的结构特点，可在增加采光的同时，拓展建筑使用空间、提升居住舒适度。

21J621-1《天窗》图集详解

6、地下室天窗

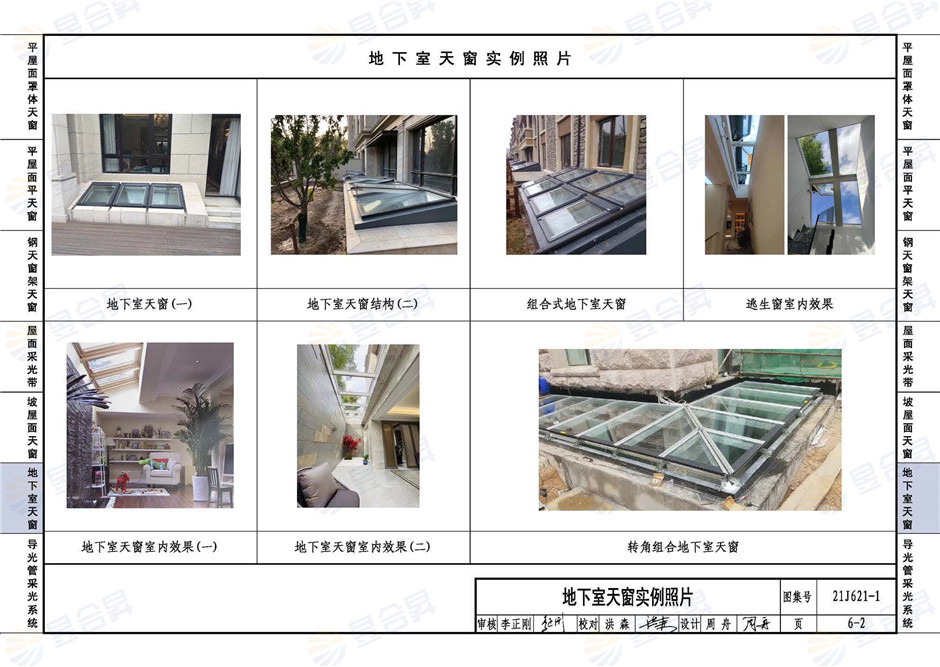

分为采光井型和逃生窗型，主要解决地下室采光不足的问题，逃生窗还能在紧急情况下提供安全疏散通道，提升建筑的安全性。

21J621-1《天窗》图集详解

7、导光管采光系统

有屋面型和广场型两种，通过导光管将室外自然光导入室内深处，无需电力即可实现照明，尤其适合地下室、地下车库等缺乏自然采光的空间。

21J621-1《天窗》图集详解

二、选型要点

1、匹配功能需求：根据建筑核心需求选择对应类型，如工业厂房优先考虑通风排烟性能强的上悬式、平开式天窗；商业建筑可侧重美观与节能的平屋面罩体天窗或采光带。

2、核对气候与环境参数：按图集标注的抗风压等级选型，沿海台风地区需选用≥0.6kPa的型号，内陆无风害地区可选≥0.4kPa；腐蚀性环境（如化工厂）优先选304不锈钢框架+FRP采光板组合，高温环境则需耐高温材质。

3、计算通风量匹配度：先根据厂房体积、生产废气量计算总通风需求，再对照图集中不同天窗型号的单位通风量参数，选择能满足需求的型号。

21J621-1《天窗》图集详解

三、 编制和应用特点

1、内容优化升级：删除旧版中不常用的采光排烟天窗类型，新增采光带、民用建筑适配天窗、导光管系统等实用品类，更贴合当前建筑行业的实际需求。

2、选型灵活性高：部分天窗（如三角型天窗）支持非标定制，可根据项目屋面宽度、采光通风需求调整规格尺寸；同时平屋面天窗可灵活应用于坡屋面，采光带也能跨屋面形式使用。

3、全流程指导：从天窗的材料配置、参数说明，到平立剖面图、构造节点图，再到安装方法与验收标准，覆盖天窗设计、施工、验收的全流程，为建筑设计、施工、监理等从业人员提供系统化技术支持。
