SDI接口是数字分量串行接口(serial digital interface)的首字母缩写，是由SMPTE(Society of Motion Picture and Television Engineers)组织制定的一种数字视频接口标准。SMPTE是一个专门负责编制SDI标准的国际组织，目前所有的SDI标准都是由它制定的。本文将从SMPTE标准与SDI技术的关系角度进行讲解。

SDI接口在摄像机领域广泛使用，目前使用的SDI接口按照传输速率分为：

1、SD-SDI

2、HD-SDI

3、3G-SDI

4、12G-SDI

SDI接口为数字信号传输，需要配对相应的SDI头和接收端才能使用。

这几类SDI简单的说，从1-4类，可以接收输出的图像信号的分辨率不同，分辨率越高，传输速率的要求越高，简单的说：

1、SD-SDI只能传输标清信号，即720*576及以下分辨率信号。

2、HD-SDI最高可传输1080P30fps的信号。

3、3G-SDI最高可传输1080P60fps的信号。

4、12G-SDI最高可传输4K60fps的信号。

具体传输速率不用去纠结，只需要牢记传输型号分辨率即可。高速率可往下兼容。

L-com 12G-SDI 75欧姆BNC公头连接器，压接式/焊杯式，用于Belden 4694R、Belden 1694A、RG6

该串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。由于串行数字信号的数据率很高，在传送前必须经过处理, 它属于数字基带信号。SMPTE组织在2015年正式发布了串行数据接口的6G-SDI和12G-SDI。6G-SDI面向2160p30的应用，对应每秒30帧画面的刷新。而12G-SDI面向2160p60（俗称真4K）的应用，对应着每秒60帧画面的刷新。

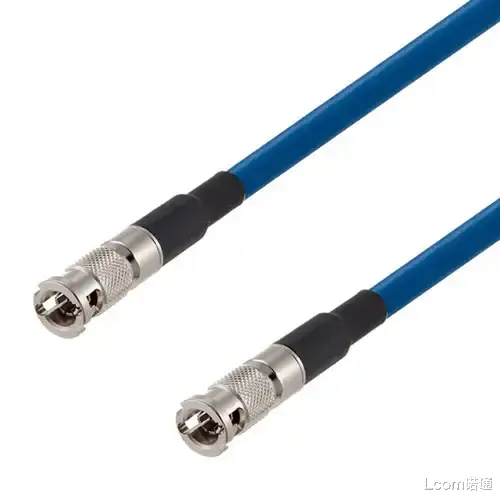

L-com 75 欧姆 12G SDI HD-BNC 公头到 HD-BNC 公头电缆组件，使用 4855R-BL 同轴电缆

12G-SDI协议标准是SMPTE于2015年制定的，标准编号SMPTE ST 2082。在SMPTE ST 2082-1中有详细的电气接口描述。它可以采用75Ω同轴电缆传输，也可以转成光纤传输。75Ω同轴电缆传输距离典型值是60m，单模光纤可以达到80km。当然，制造工艺更好的线材，可以传的更远。

对于HDMI 2.0标准，虽然也能够直接单根线传输4K，但它的传输距离有限，10m已经接近极限，接口的设计也更多的偏向于民用。因此，单根传输4K画面的12G-SDI具有相当大的意义。有了12G-SDI，一根线可以解决4K的传输，这就意味着小型4K制作成为可能。
