B型超声诊断设备校准体膜的应用与质量控制在医疗影像诊断领域，B型超声诊断设备的精准度直接影响临床判断的准确性。校准体膜作为设备性能验证的核心工具，其应用贯穿于设备安装验收、定期质控及维修后检测全过程。这种由特殊高分子材料制成的仿组织体膜，内部嵌有不同深度与直径的尼龙靶线、低回声囊泡及灰度标尺，能够模拟人体肝脏、甲状腺等组织的声学特性。校准体膜的核心功能体现在三个方面：首先，通过测量纵向与横向分辨力靶群，可量化评估超声探头的空间分辨能力。典型体膜内含有0.1-0.5mm间隔的金属丝阵列，当设备能清晰分辨0.3mm间隔时即达到产科超声的检测标准。其次，深度标尺可验证距离测量精度，要求误差不超过±2%。

在质量控制实践中，校准体膜的使用需遵循严格流程。工程师需在22±2℃环境温度下，将探头垂直置于体膜表面耦合剂层，避免倾斜造成的声束畸变。常见的检测项目包括：轴向分辨力测试需观察最小可辨的靶线间距；侧向分辨力检测要求扫描垂直于靶线的平面；而灰度均匀性评估则需整个成像区域差异不超过15%。值得注意的是，体膜本身也需要定期验证，其声速标称值（1540±10 m/s）的稳定性直接影响检测结果。随着超声技术的发展，现代校准体膜已衍生出多功能型号。如美国ATS实验室推出的多组织仿实体膜，可同时模拟肌肉、脂肪和血管结构；日常维护中，体膜的贮存条件直接影响使用寿命。应避免阳光直射导致材料老化，清洁时使用中性溶剂防止表面腐蚀。

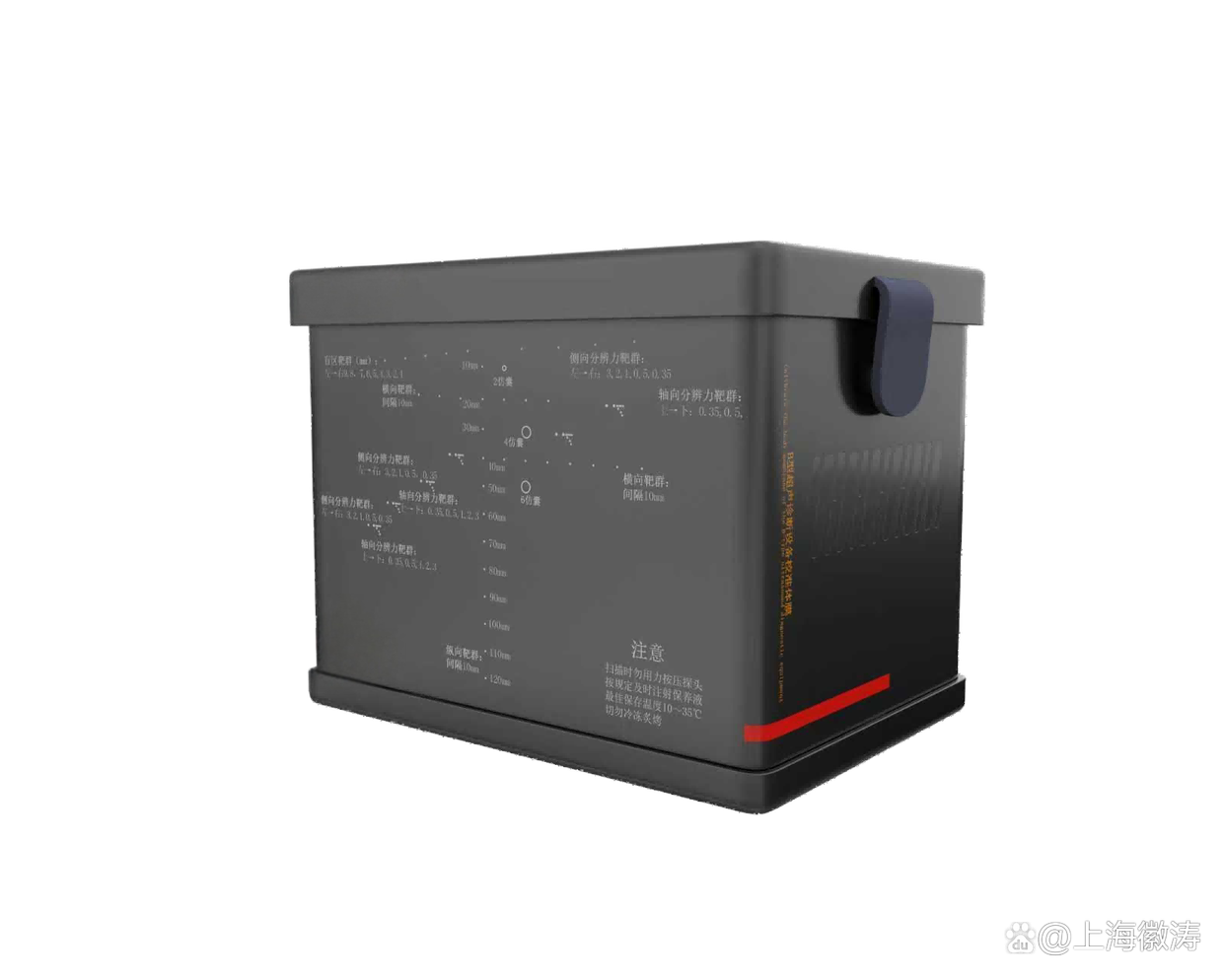

B型超声诊断设备校准体膜性能参数：

技术 指标：

1、TM材料声速:（1540+10）m/s（23±3℃）

2、.TM材料声衰减系数斜率:（0.70+0.05）dB/cm/MHz（23±3℃）

3、尼龙靶线直径:（0.10±0.02）mm

4、尼龙靶线位置公差:±0.05 mm

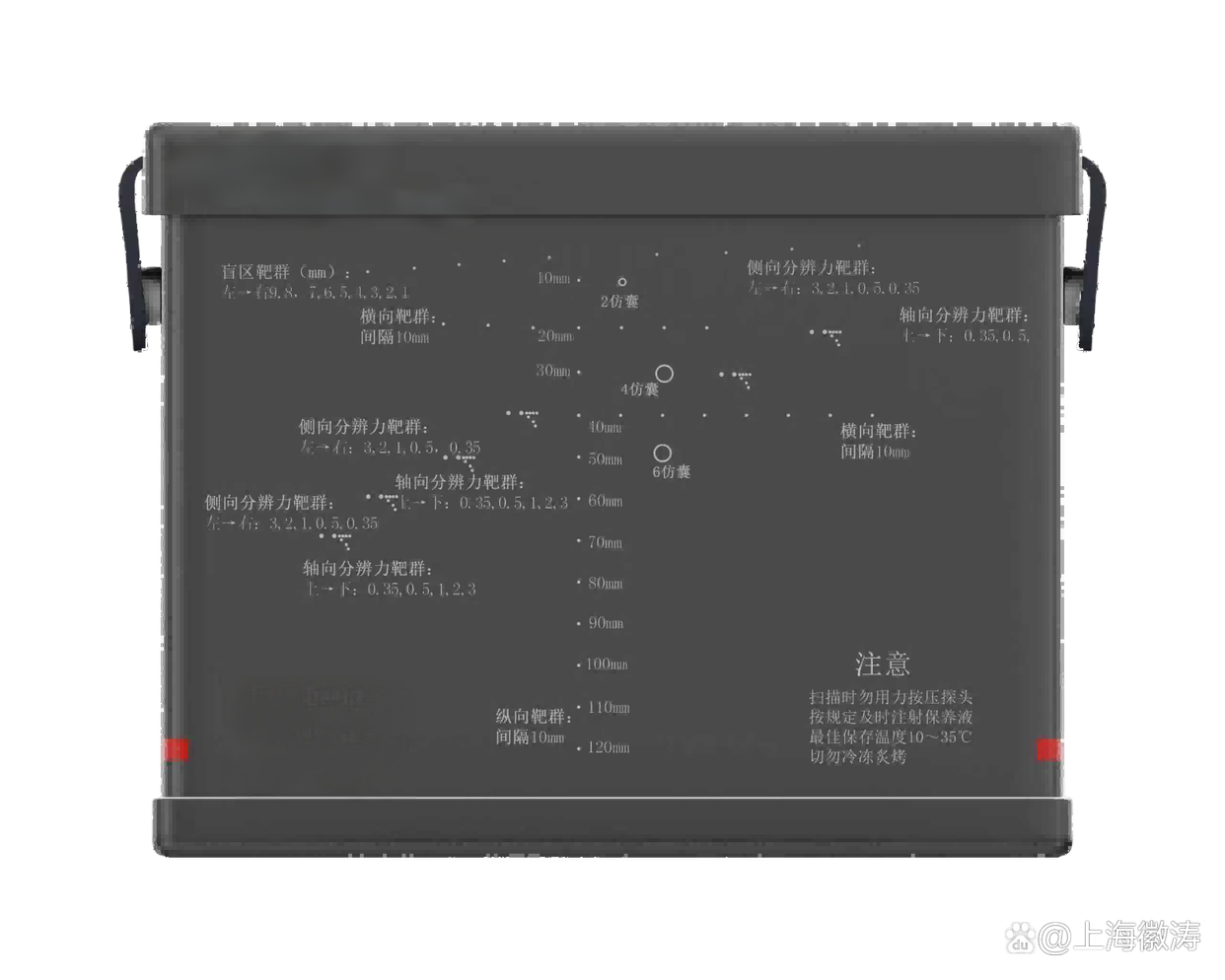

TM材料中嵌埋有线靶21群，其靶群及模拟病灶分布

1、A1~A7:

侧向分辨力靶群，靶线直径为0.1mm。分别位于深度10，20，30，40，50，60，70mm处，每群中靶线中心间距自左向右依次为0.35，0.5，1，2，3mm。

2、B1~B7:

轴向分辨力靶群，靶线直径为0.1mm。各靶群中最上面一条靶线分别位于深度10，20，30，40，50，60，70mm处，每群中每条靶线与其上方对应的侧向分辨力靶线中心垂直距离由左而右依次为3，2，1，0.5，0.35mm，靶线间的水平距离分别为0.2mm（即水平错开间距）

3、C

盲区靶群，靶线直径为0.1mm。右侧四条相邻靶线中心横向间距均为10mm，至声窗距离分别为5，6，7,8,9mm。左侧三条相邻靶线中心横向间距

均为15mm，至声窗距离分别为1，2，3，4mm。

4、D

纵向靶群，靶线直径为0.1mm。共含靶线12条，相邻两线中心距离均为10mm。

5、E1~E2

横向靶群，靶线直径为0.1mm。E1位于深度位置为20mm处，E2位于深度40mm处，相邻两线中心距离均为10mm。

6、模拟病灶F1-F3

TM材料内嵌埋有囊性模拟病灶3个，均为圆柱形，直径分别为2，4，6mm，柱轴均与靶线平行，轴心分别位于深度10，30，50mm处,
