践行者初中物理电学典题详解第686题

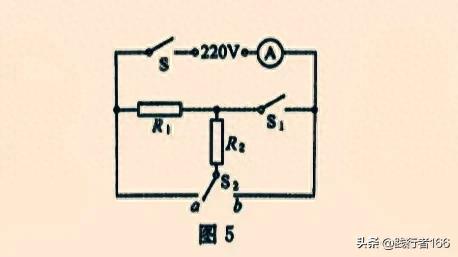

5.某型号的电热水器有高温、中温、低温三档位，其简化电路如图5所示，R1为阻值22Ω的电热丝，R2为阻值88Ω的电热丝，闭合开关S后，S1断开，S2接b，电流表示数为______A；再闭合S1，S2接a，此时电热器处于______档，功率为______W。

解析:由P=U²/R可知:该电热水器高温、中温、低温三档位中电路总电阻的大小关系为R高<R中<R低，所以当R1与R2并联时是高温档，当R1与R2串联时低温档。

1当闭合S、S1断开，S2接b时:

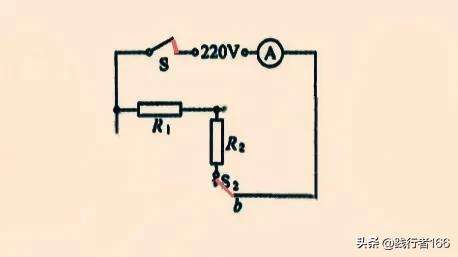

1.1分析电路图可知:①R1与R2串联，

②A测量电路中的电流I；

1.2由题意可知:U=220V，R1=22Ω，R2=88Ω，

则I=U/(R1+R2)=220V/(22Ω+88Ω)=2A；

2当闭合S、S1，S2接a时:

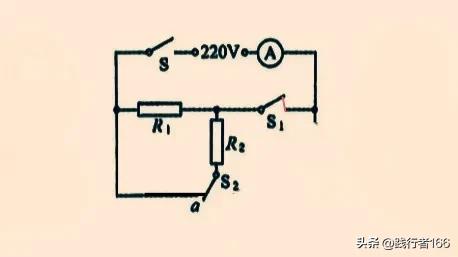

2.1分析电路图可知:①R1与R2并联，

②A测量干路电流I'；

所以此时热水器处于高温档，

且P高=U²/R1+U²/R2

=(220V)²/22Ω+(220V)²/88Ω=2750W。
