单片机I/O口搞错这两个概念，

你的外设可能已经悄悄烧掉了！

灌电流 vs 拉电流，99%的初学者分不清的底层逻辑

你有没有遇到过这种情况：用单片机点亮LED，接线逻辑没问题，程序也跑起来了，但灯就是不亮——或者干脆把I/O口烧掉了？很可能，你混淆了这两个最基础却最容易踩坑的概念：灌电流与拉电流。

做硬件这行十几年，见过太多原本能跑的板子，因为驱动方式搞反了，轻则外设失效，重则芯片报废。今天从底层原理出发，彻底把这两个概念讲透——不是让你死记硬背，而是让你看到电路图就能本能地判断出来。

一、先建立一个前提认知

灌电流和拉电流，本质上描述的是同一件事的两个方向：芯片引脚与外部电路之间的电流流动关系。

理解它们的钥匙只有一把：

⚡ 以芯片引脚为观察中心——电流从引脚流出 = 拉电流；电流流入引脚 = 灌电流。

对于数字电路的输出引脚来说，状态只有两种：高电平（逻辑1）和低电平（逻辑0）。这两种状态分别对应着两种截然不同的电流路径，也就是我们要讲的拉电流与灌电流。

二、拉电流——引脚是「电流源」

工作原理

当芯片引脚输出高电平时，芯片内部的上拉管导通，内部电源经由引脚向外推出电流，驱动外部负载工作，最终电流经GND回流。这种「从引脚流出」的工作模式，就叫拉电流（Source Current）。

形象一点理解：引脚此刻是个「泵」，主动把电流泵出去，给负载供能。

英文术语 Source Current，Source = 源，引脚是电流的来源，电流从内向外「被拉出」，所以叫拉电流。

电路示例：高电平驱动LED点亮

以单片机I/O口高电平驱动LED为例，R为限流电阻，接法如下：

电流路径：VCC → 单片机内部 → I/O引脚 → R（限流电阻） → LED → GND

I/O口输出高电平，内部电路导通，电流从引脚流出，LED获得正向电压点亮。限流电阻R防止电流过大损坏LED与引脚。

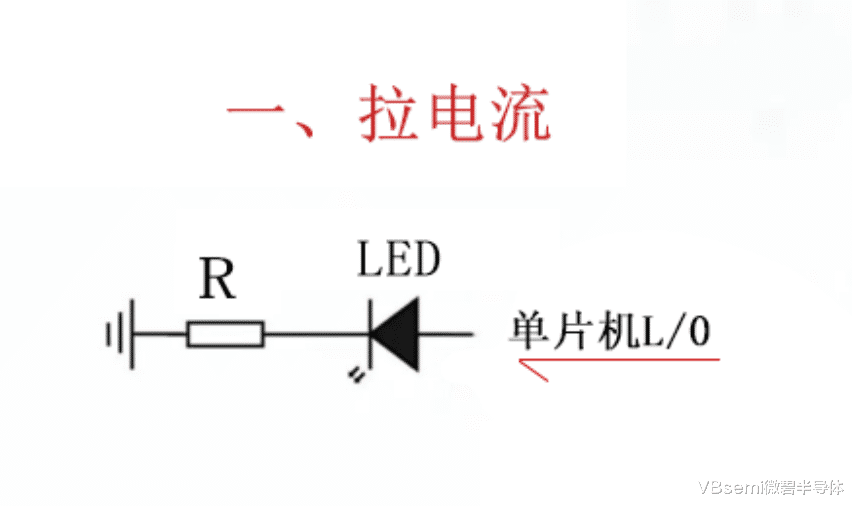

▼【图示一：拉电流驱动电路原理图——I/O口输出高电平，电流从引脚流出经LED至GND】

↑ 拉电流（Source）驱动LED示意图 | 原文图一

工程师视角：拉电流能力越强，引脚驱动外设的能力越强。但大多数单片机I/O口拉电流能力（Source）偏弱，通常只有几毫安，驱动大功率负载时必须加缓冲/驱动电路！

三、灌电流——引脚是「电流沉」

工作原理

当芯片引脚输出低电平时，内部下拉管导通，引脚电位被拉低接近GND。此时外部电源VCC经过负载，将电流「灌入」引脚，再由芯片内部流至GND。这种「电流流入引脚」的工作模式，就叫灌电流（Sink Current）。

形象理解：引脚此刻是个「下水道」，把外部电流全部吸进来消化掉。

英文术语 Sink Current，Sink = 水槽/汇聚点，引脚是电流的终点，电流从外向内「被灌入」，所以叫灌电流。

电路示例：低电平驱动LED点亮

同样是驱动LED，接法反过来——LED正极接VCC，负极经限流电阻接I/O口：

电流路径：VCC → R（限流电阻） → LED → I/O引脚 → 芯片内部 → GND

I/O口输出低电平时，引脚电位拉低，外部电流灌入，LED点亮。此时引脚承受的是灌电流压力。

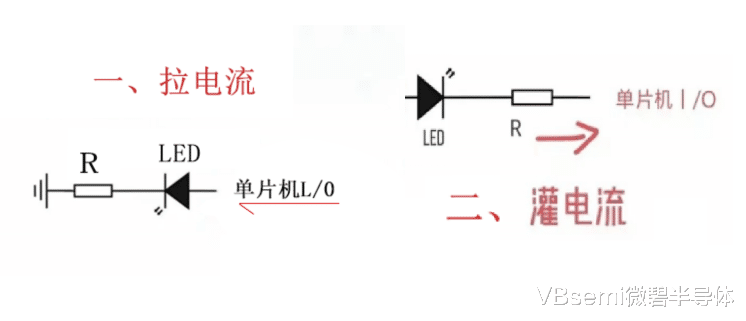

▼【图示二：灌电流驱动电路原理图——I/O口输出低电平，外部电流从VCC经LED灌入引脚至GND，对应原文图(二)】

↑ 灌电流（Sink）驱动LED示意图 | 原文图二

工程师视角：大多数TTL/CMOS芯片的灌电流能力（Sink）明显强于拉电流能力（Source）。这也是为什么很多教科书上的经典驱动电路，都优先用低电平有效、灌电流驱动的方案——稳定性更高，不容易烧引脚！

四、实战案例：蜂鸣器驱动电路全解析

光说LED还不够，我们来看一个更贴近实际产品的案例——蜂鸣器驱动电路，这是几乎每块嵌入式板子上都会有的设计。

电路组成

U1 — 单片机：  提供控制信号

R12 — 限流电阻：  保护单片机I/O口，限制灌入电流大小

Q — PNP型三极管：  功率放大器，驱动蜂鸣器

LZ — 蜂鸣器：  最终被驱动的执行器件

当单片机I/O口输出低电平时，触发以下两条并行电流路径：

路径① — 灌电流控制路径（基极驱动）

+5V → Q的e-b结 → R12（限流）→ 单片机I/O口 → GND

这条路径的作用是：给PNP三极管提供基极电流，使Q导通。R12的核心功能就是限制这里的灌流大小，防止单片机I/O口因电流过大而损坏。

路径② — 蜂鸣器主驱动电流

+5V → Q的e-c结 → 蜂鸣器LZ → GND

三极管Q导通后，大电流经e-c结流过蜂鸣器，蜂鸣器得电鸣叫。这里三极管承担了电流放大的作用，让弱小的I/O口间接驱动了需要较大电流的蜂鸣器。

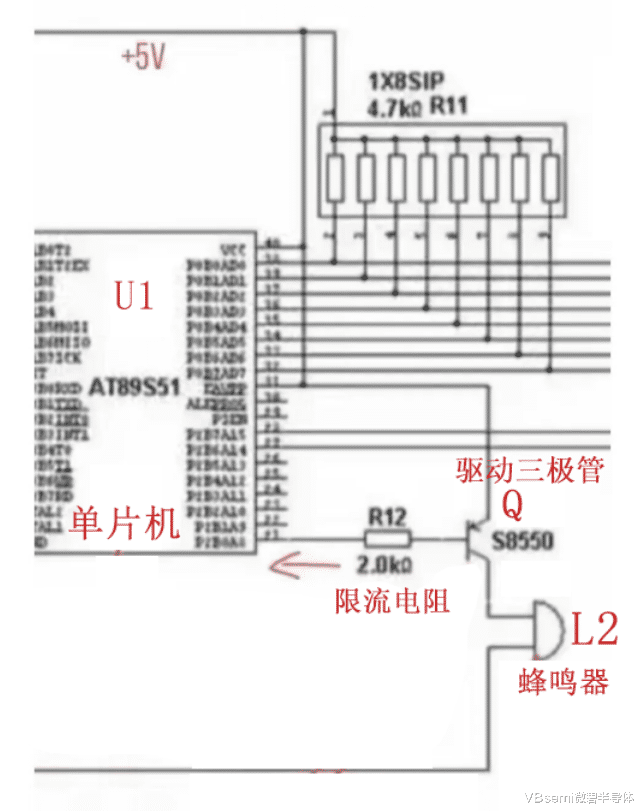

▼【图示三：PNP三极管驱动蜂鸣器完整电路图——包含灌电流控制路径（I/O→R12→Q基极）和蜂鸣器主驱动电流路径】

↑ 蜂鸣器PNP驱动电路完整示意图 | 原文图三

关键设计逻辑：R12的阻值不能随便选！太大→Q无法充分导通→蜂鸣器声音小或不响；太小→灌入I/O口的电流超出承受极限→引脚损坏。实际设计时需根据三极管hFE参数、蜂鸣器额定电流、I/O口最大灌电流规格三方联合计算。

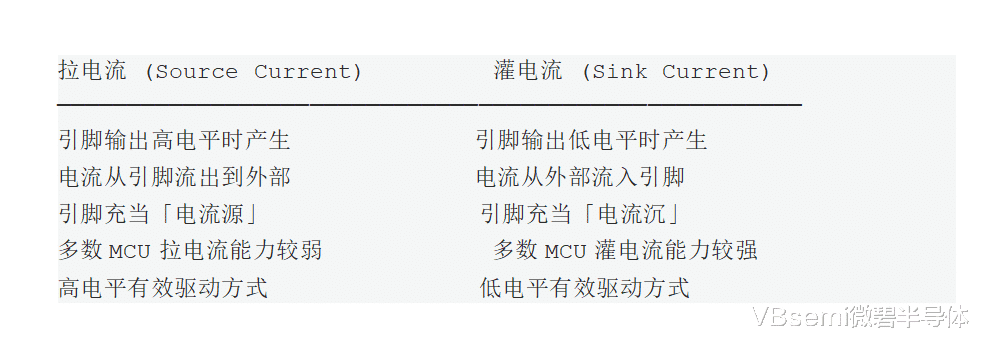

五、一张表搞定所有区别

学了这么多，用一组对比把核心差异钉死在脑子里：

工程师的最后叮嘱

灌电流和拉电流这两个概念，说起来简单，但真正掌握它的人，设计驱动电路时会本能地想到：

✅  这个引脚是高电平有效还是低电平有效？

✅  当前的电流流向是从引脚出去还是灌进来？

✅  引脚的Source/Sink能力能否满足负载需求？  需查Datasheet

✅  需不需要加三极管或驱动芯片做功率放大？

这四个问题，是每一个硬件工程师在做外设驱动设计时必须过的基本关卡。搞懂了电流方向，你才真正踏入了数字电路设计的门槛。

回到标题那个问题：为什么你的外设会悄悄烧掉？很可能就是因为驱动方式选错、电流方向搞反、限流电阻没算好——三个坑，步步相连。现在你应该全都能看穿了。

觉得有收获？点赞收藏，下期继续聊「OC门与推挽输出的区别」，同样是踩坑高发地！

每天分享硬核电子知识 · 仅供技术参考 · 欢迎评论区提问
