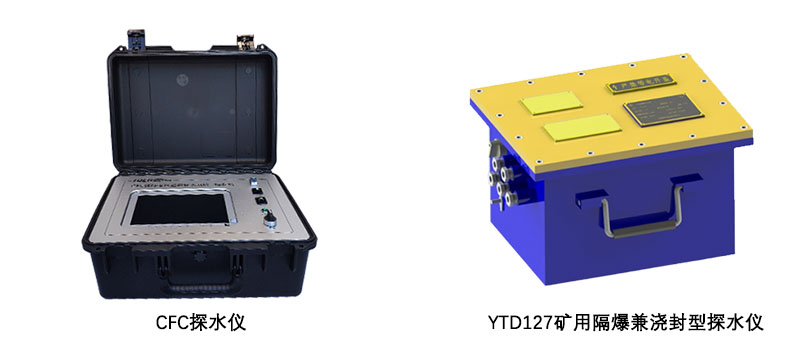

一、产品概述

CFC隧道超前探水是一种专为隧道与地下工程设计的超前电磁波探水系统，适用于钻爆法、盾构、TBM隧洞及煤矿巷道等各类施工环境。它能够在掘进面前方100米范围内，准确识别含水体的位置与含水量大小，分辨率达1米，为施工降水、注浆堵水与安全掘进提供可靠依据。

二、核心工作原理

CFC基于电磁波反射与相干测量原理：

岩体含水后，电导率与电容率显著升高，导致波阻抗降低。

系统在隧道侧壁围岩中布置发射电极与多对平行接收电极，形成阵列式观测。

采用100
kHz～10
MHz频段电磁波，对干/湿岩体的波阻抗差异极为敏感。

通过发射频谱归一化处理，获得各接收点的相干频谱。

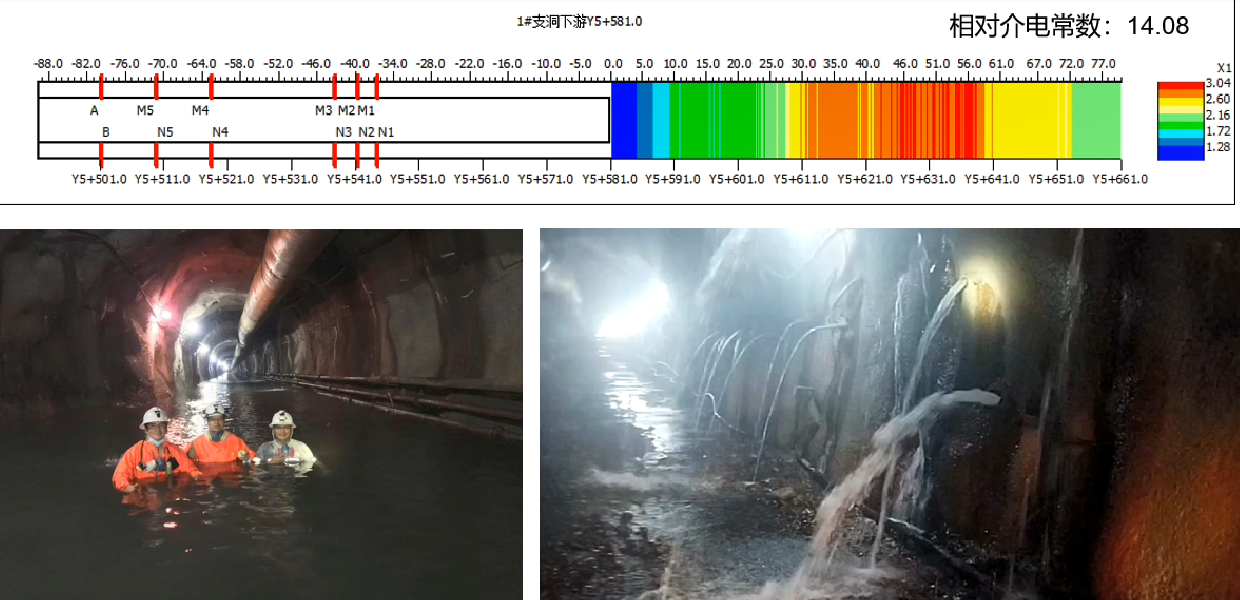

对全部接收点相干频谱进行联合成像：

由相干频率确定含水体位置；

由相干强度判定含水量大小。

产品核心优势

四、典型应用场景

国外TBM引水隧道

某重点工程TBM引水隧道探水

新疆某隧道探水 ——
地质雷达（地描）结果与CFC结果高度一致

某钻爆法高铁隧道探水

CFC与瞬变电磁法（TEM）对比 ——
优势更突出

竖井超前探水 ——
CFC预报结果经超前钻探验证

管片式隧道超前探水

煤矿掘锚机配套探水应用

五、为什么选择CFC？

真正适合机械化施工的探水手段：不受金属机具干扰，可在TBM、盾构、掘锚机等设备上连续作业。

不是定性判断，而是定量识别：不仅能说“有没有水”，还能指出“水在哪里、水量多大”。

工程验证充分：国内外多类隧道、多种地质条件下成功应用，并多次与钻探、地描、瞬变电磁等结果相互验证。

技术参数（简表）

项目
   参数

预报距离
≤ 100 m

分辨率
  ≤ 1 m

工作频段
100 kHz ～
10 MHz

观测方式
阵列式多电极接收

输出结果
含水体位置、含水量、波速、介电常数

适用工法 钻爆、TBM、盾构、煤矿巷道、竖井、管片隧道

七、结语

CFC不是另一台物探仪器，而是一套为隧道探水量身打造的电磁波相干成像系统。它在金属干扰环境下的可靠性、对含水构造的定量识别能力、以及与掘进施工的高度兼容性，使其成为当前隧道超前地质预报中探水最直接、最有效的技术手段之一。

同度物探——
专注地下工程物探，让含水构造无处遁形。
