不同桥梁工况下橡胶支座的选择需综合考虑桥梁类型、跨径大小、荷载等级、位移/转角需求及环境条件（如抗震、温度）等因素。以下是常见橡胶支座类型及其典型适用工况的匹配指南：

一、按支座类型分类及核心特性

1. 板式橡胶支座（GJZ/GYZ系列）

结构：多层橡胶片与薄钢板交替叠合硫化而成，平面尺寸较小。

特性：构造简单、成本低、安装方便；水平刚度低（位移灵活），但竖向承载力较小（通常≤10,000kN）；耐候性好（耐酸碱、老化）。

适用工况：

桥梁类型：中小跨径梁桥（简支梁、连续梁）、城市立交桥、人行桥等。

跨径范围：公路桥≤20m（常用≤16m），铁路桥≤12m（常用≤8m）。

位移需求：水平位移较小（一般≤±50mm），转角≤0.02rad。

荷载等级：轻至中等荷载（如公路-Ⅰ级以下）。

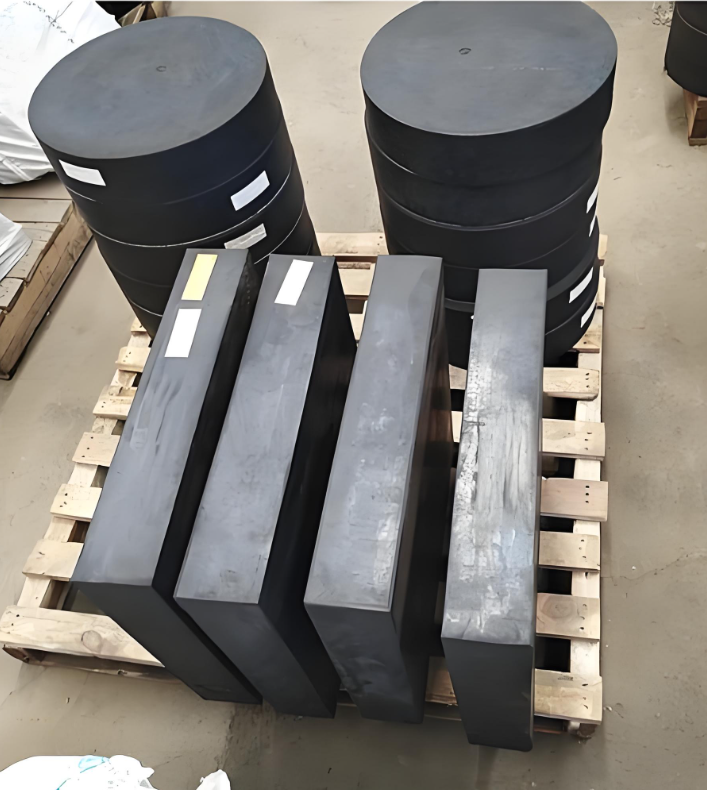

板式橡胶支座

2. 四氟滑板橡胶支座（GJZF4/GYZF4系列）

结构：板式橡胶支座底面贴覆聚四氟乙烯板（PTFE），顶面可配不锈钢板（滑动面）。

特性：滑动摩擦系数极低（μ≈0.03~0.05），水平位移能力强；保留板式支座的竖向承载特性。

适用工况：

桥梁类型：简支梁桥的活动端（需释放温度/收缩徐变引起的纵向位移）、连续梁桥的边墩。

位移需求：水平位移较大（可达±150mm甚至更高）。

四氟板式橡胶支座

3. 盆式橡胶支座（GPZ系列）

结构：钢质凹形盆内嵌橡胶板（或聚四氟乙烯板），通过橡胶板的剪切变形实现水平位移，钢盆承受竖向压力。

特性：竖向承载力大（500kN~60,000kN），水平位移量大（单向≥±100mm，双向≥±200mm），转角能力强（≥0.02rad）；分固定支座（限制位移）、单向活动支座（允许单向位移）、双向活动支座（允许双向位移）。

适用工况：

桥梁类型：大跨径梁桥（连续梁、刚构桥）、拱桥（系杆拱）、斜拉桥（辅助墩）、铁路重载桥。

跨径范围：公路桥＞20m（常用30~100m），铁路桥＞12m（常用16~40m）。

荷载等级：重荷载（如公路-Ⅰ级及以上、铁路列车活载）。

盆式橡胶支座

4. 球形支座（QZ系列）

结构：上支座板为凸球面，下支座板为凹球面，中间通过球面聚四氟乙烯板滑动。

特性：转角能力优异（可达0.08~0.15rad），水平位移灵活（单向/双向），承载力大（1,000kN~60,000kN）；分固定、单向、双向活动型。

适用工况：

桥梁类型：弯桥（曲线梁桥）、坡桥（纵坡＞3%）、宽桥（横向位移需求大）、斜桥（角度＞15°）。

特殊需求：需大转角补偿（如弯桥离心力引起的扭转）。

5. 铅芯橡胶支座（LRB）

结构：普通橡胶支座中嵌入铅芯（直径约10~30mm），利用铅的高塑性耗能。

特性：兼具橡胶支座的弹性变形能力与铅芯的阻尼特性（阻尼比≈15%~30%），能有效吸收地震能量；竖向承载力与普通板式/盆式支座相当。

适用工况：

地震区桥梁：8度及以上高烈度区（如我国西南、西北地震带），需减隔震设计的梁桥、斜拉桥。

功能需求：控制地震作用下的结构响应（降低梁体位移、墩底内力）。

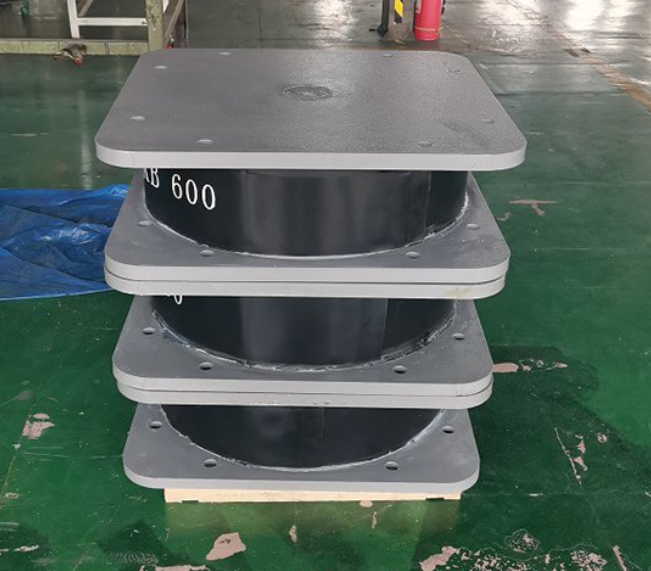

铅芯隔震橡胶支座

6. 高阻尼橡胶支座（HDR）

结构：采用高阻尼橡胶材料（含天然橡胶+合成橡胶+添加剂），无需金属铅芯。

特性：阻尼比高（≈20%~30%），水平刚度随位移增大而提高（“自复位”能力），环保无污染。

适用工况：

地震区桥梁：替代铅芯支座的绿色方案，尤其适用于对环保要求高的区域（如生态敏感区）。

中小跨径桥梁：因材料成本低于盆式支座，可用于部分大跨径减隔震设计。

二、注意事项

温度适应性：寒冷地区（-40℃以下）需选用耐寒橡胶（如丁腈橡胶改性），避免硬化失效。

防腐要求：沿海或化工厂区需采用不锈钢板、环氧涂层等防腐措施。

规范依据：需符合《公路桥梁支座》（JT/T 4）、《城市桥梁支座》（CJ/T 482）等标准，验算支座应力、位移、转角是否满足设计要求
